怎么样使用红瓦的建模大师在REVIT中实现翻模

以喷淋系统管道图为例，在有CAD图纸的环境下，怎么样将CAD中的管道图在revit绘制出三维模子，不需要一根根去画，需要连系红瓦科技软件来链接cad图纸进行翻模。

工具/原料

• 红瓦科技建模巨匠、REVIT

方式/步骤

1. 1

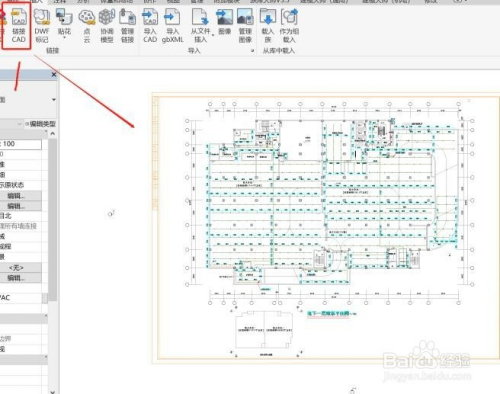

   在安装好红瓦巨匠后，直接打开revit，然后登录账号，就可以起头利用。首先先在指定的楼层平面链接CAD，然后放置图纸。


2. 2

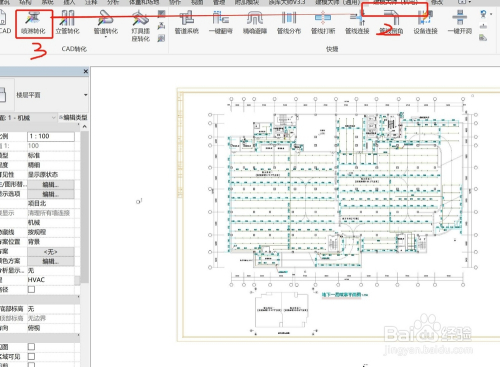

   在“建模巨匠（机电）”的页签下，选择“喷淋转化”。


3. 3

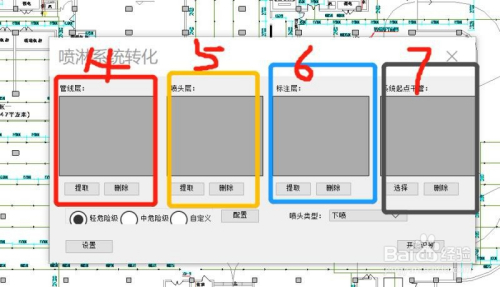

   在弹出来的窗口中，将对应的管线、喷头、标注、系统起点干管进行提取，别离点击提取，会主动跳到cad图上，提取即可。需要注重的是系统起点干管的提取，一般在有阀门的处所，与其他管线分歧的。


4. 4

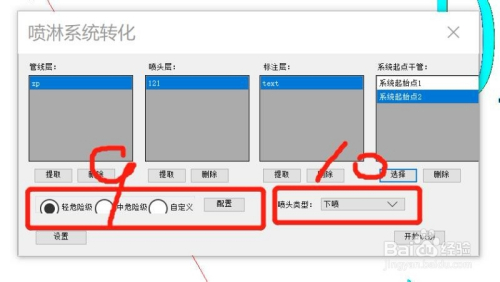

   然后按照现实的要求设置喷淋系统的危险品级，选择喷头类型，然后点击起头识别。


5. 5

   识别当作功后，可以按照设计要求点窜系统类型、管道类型等等如图所示参数，需要注重的是最好进行批量点窜，包管管道类型一致。
