UG的草图绘制十分便利，而在C4D中想要绘制一个尺度的草图却不是那么便利了。若是能将UG的草图导入到C4D那就便利多了。下面来看如何做的。
工具/原料
- UG12.0
- C4D
方式/步骤
- 1
这里引用本人以前讲述的绘制游戏手柄截面草图。草图的具体绘制过程可以参考所给引用经验。
草图绘制完当作后，回到建模模式。可以看到草图的线条在工作窗口中，这时不克不及直接导出。
- 2

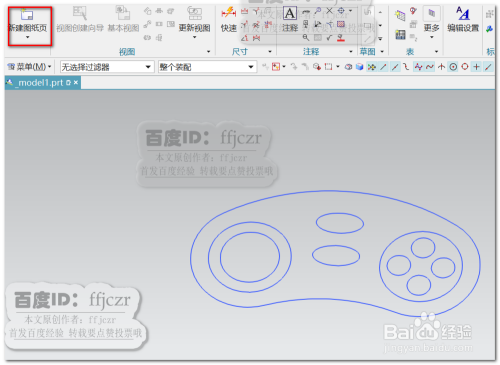

只要将工作区的线条转为工程图即可让C4D导入。将模式转为制图模块，点左上角的新建图纸。
- 3
在弹出的对话框中，选择尺度尺寸，大小选用A4(不要选用模板，否则会有软件自带的图框)。点确定，打消后续的指导对话框。这里只要定好页面大小即可。
- 4

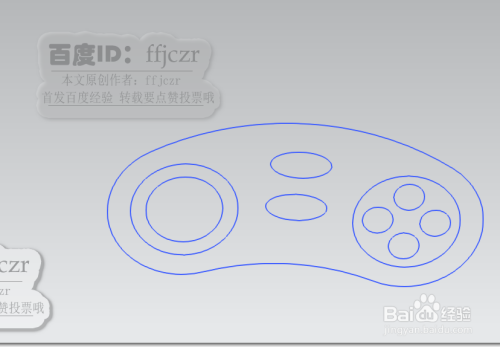

点击，建立根基视图；在弹出的对话框中选用俯视图作为模子视图。比例为1：1.鼠标在页面上确定俯视图的放置位置后点击，即可。
- 5

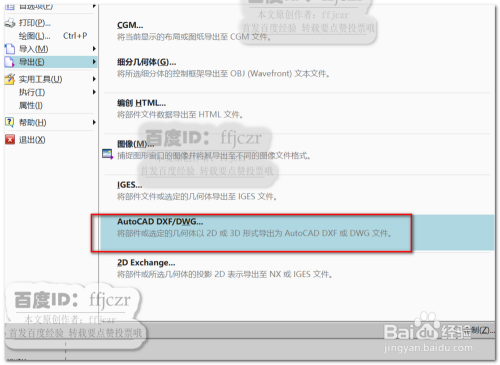

点开左侧的文件菜单，选择导出为AutoCAD DXF/DWG.
- 6
在弹出的对话框中打开输入和输出项，勾选导出自显示部件，导出至DWG，导出为2D；输出DWG文件即为导出文件存方的处所，这里必然要设置并记住，否则导了到哪里也找不到。其它参数默认即可。
- 7

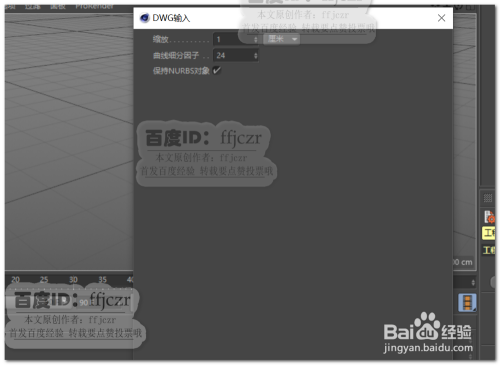

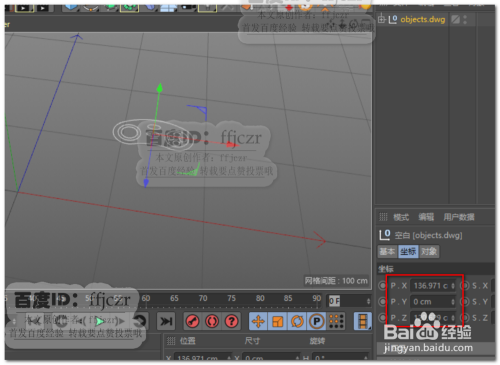

打开C4D，直接从文件菜单栏中选打开，找到导出的DWG文件；若是缩放单元不作点窜，直接点确定即可导入到C4D中。导入的DWG文件坐标位置可能会有些不合错误，只要点窜对象坐标到C4D的宿世界坐标原点即可。
尺度尺寸的参考图导入后，怎么用就是后续的事了。这就是UG草图导入到C4D的方式。
