前面我们已经领会了CAD软件中平面墙体的绘制方式，今天我们就来领会下cad应该如何绘制三维墙体。
工具/原料
- AutoCAD 2013
方式/步骤
- 1

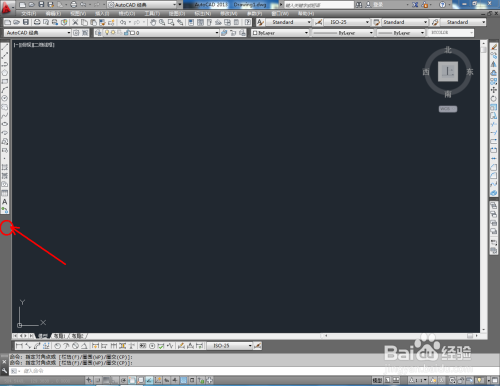

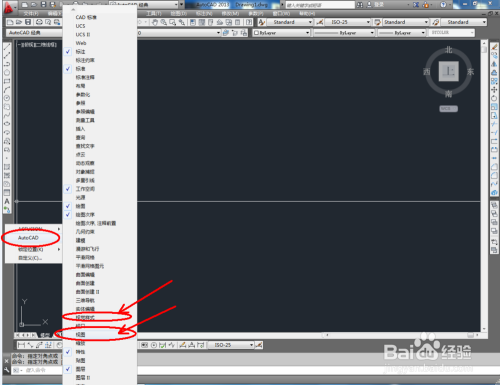

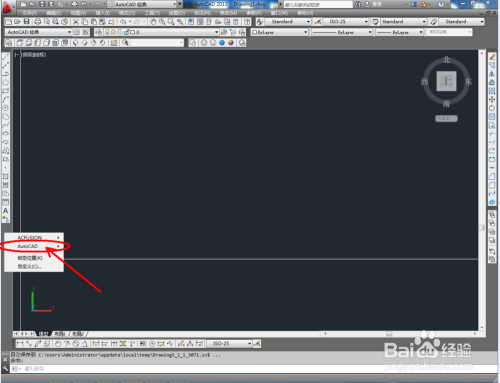

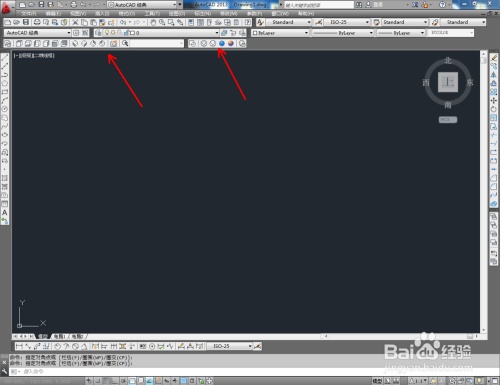

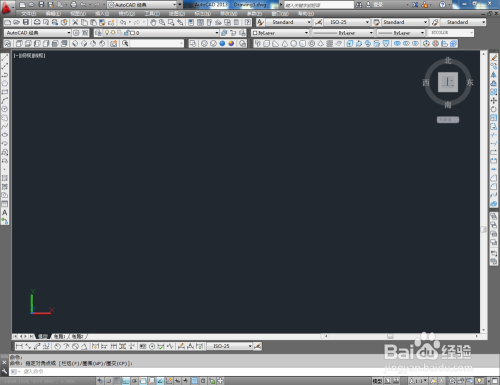

打开AutoCAD 2013软件，鼠标移动到图示区域，点击鼠标右键-【AutoCAD】，勾选【视图】和【视觉样式】，将这两个东西栏调出并按图示调整好东西栏的位置；
- 2

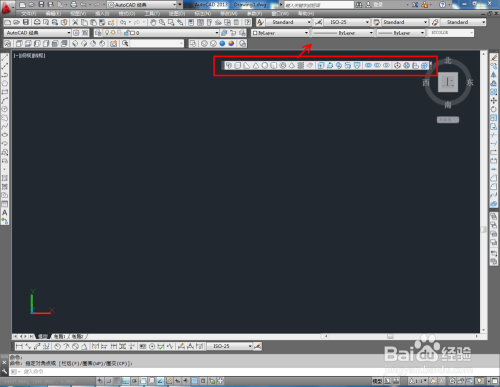

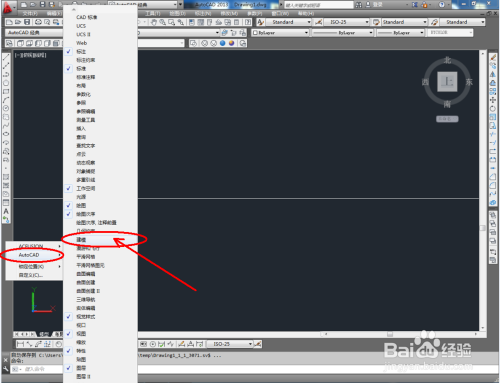

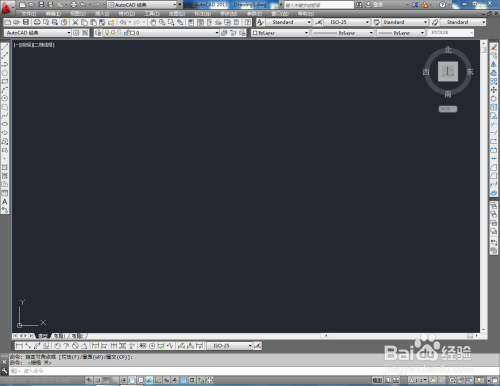

打开AutoCAD 2013软件，鼠标移动到图示区域，点击鼠标右键-【AutoCAD】，勾选【建模】，将建模东西栏调出并按图示调整好东西栏的位置；
- 3

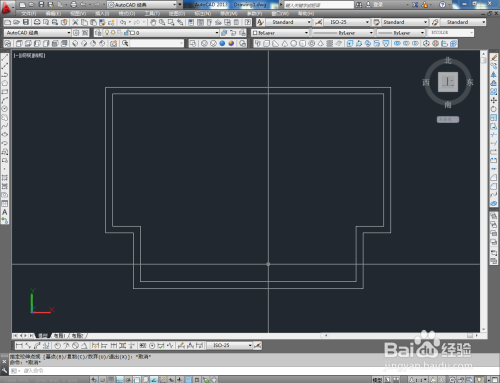

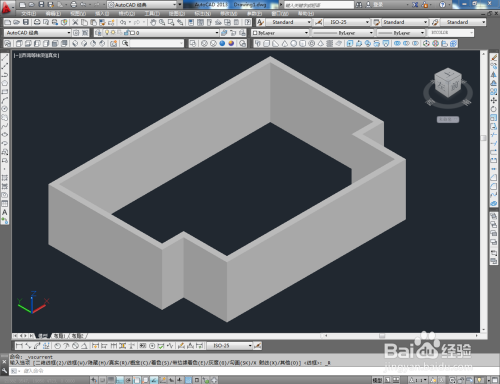

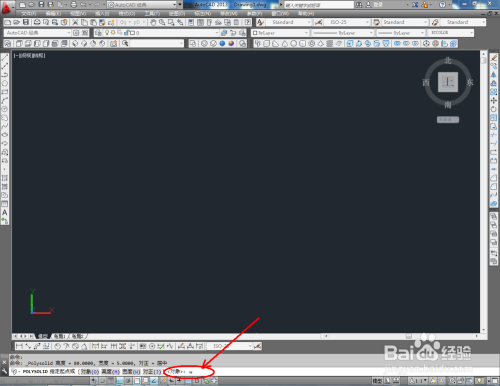

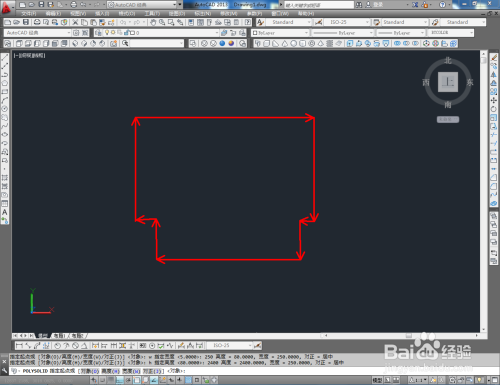

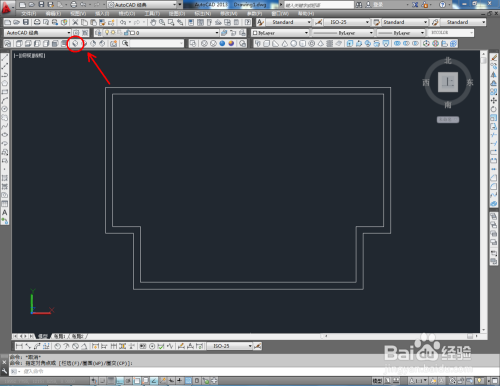

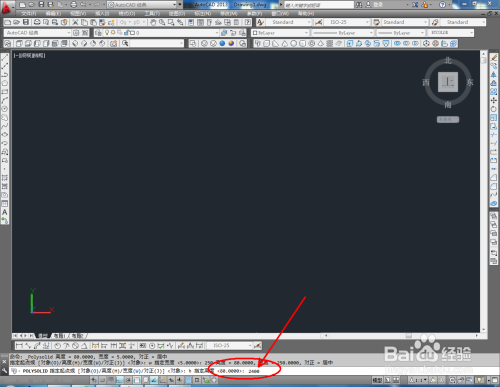

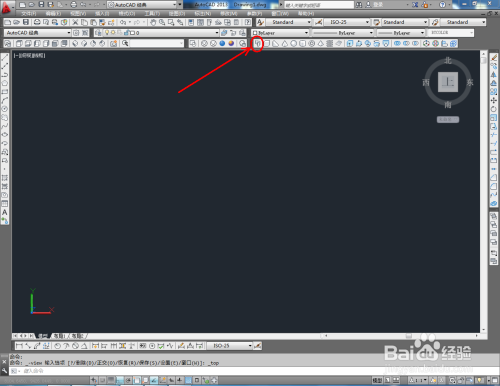

点击【俯视】切换到俯视界面，点击建模东西栏中的多段体，按图示设置好所要绘制的墙体的各个参数（墙的厚度和高度）。完当作后，在作图区域将墙体模子绘制出来（如图所示）；
- 4

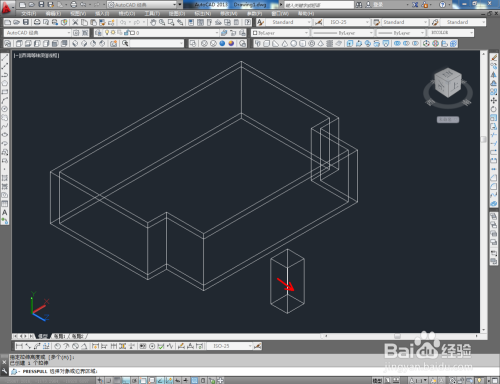

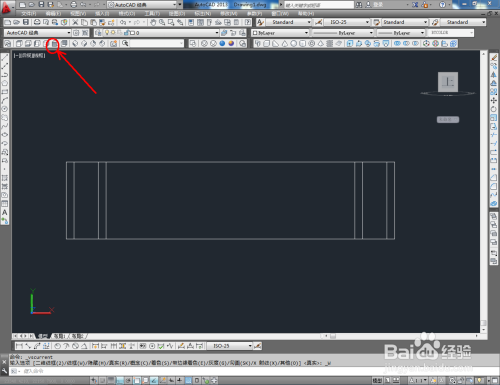

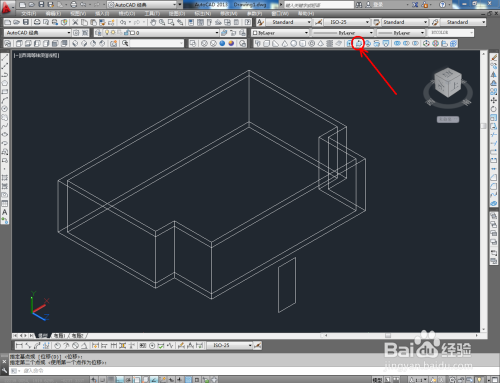

点击【前视】切换到前视图界面，点击【矩形东西】在作图区域绘制一个2100*900mm的矩形图案。点击建模东西栏中的【按住并拖动】，对矩形图案进行挤出操作并复制出别的三个长方体模子副本；
- 5

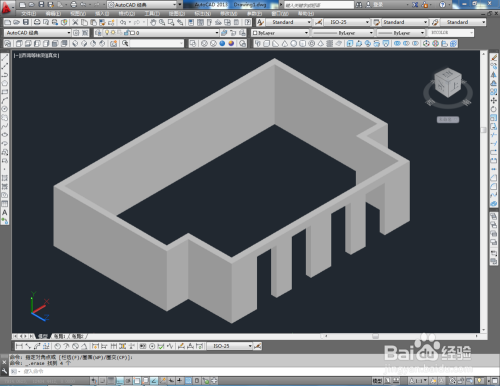

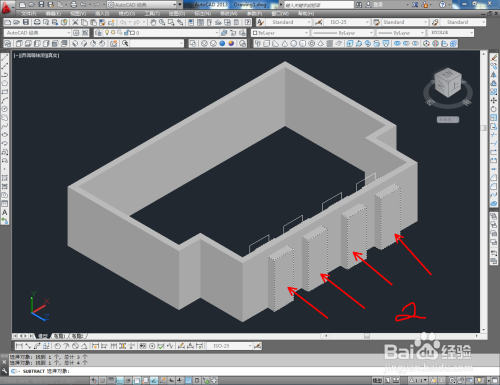

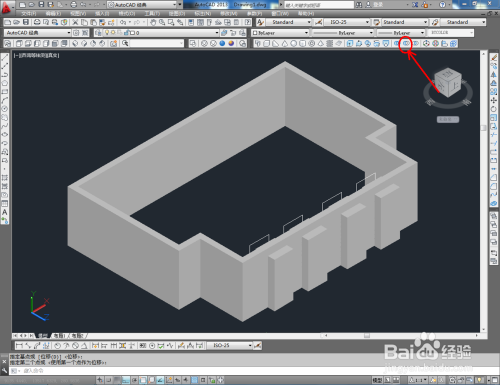

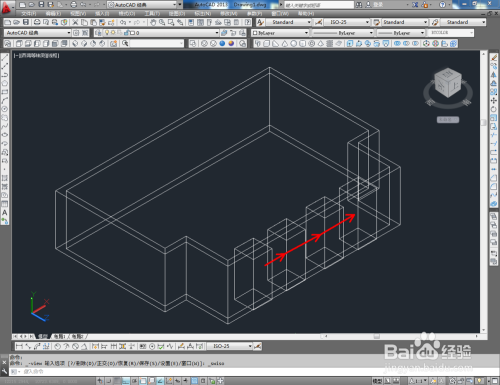

按图示调整好模子间的位置关系后，点击建模东西栏中的【差集】，拾取墙体模子并按下空格键确认，接着依次拾取长方体模子，按下空格键，完当作墙体门洞的建造。按照需要，完当作门洞和窗口的建造，这样我们的三维墙体就全数建造完当作了。
