CAD如何画斜线的垂线

CAD作为常用的绘图软件之一，画斜线的垂线是很简单的一部操作，今天小编就教大师CAD如何画斜线的垂线。

工具/原料

• 电脑：Windows XP
• CAD：AutoCAD 2012

方式/步骤

1. 1

   电脑打开CAD软件，在号令栏中输入“L”后回车；


2. 2

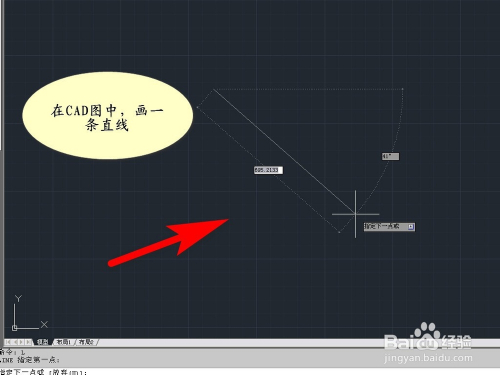

   在CAD图中，画一条直线


3. 3

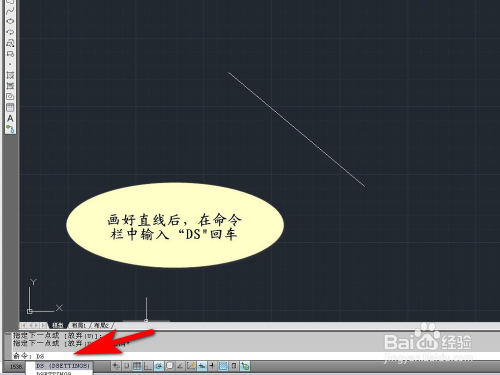

   画好直线后，在号令栏中输入“DS"回车


4. 4

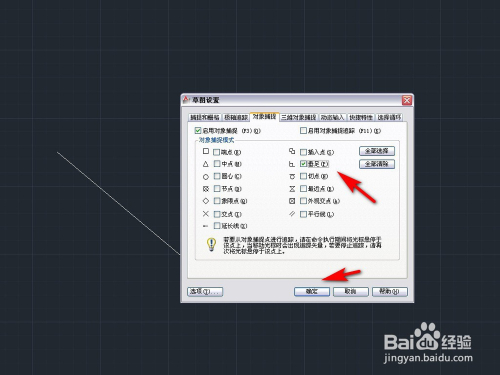

   在对象捕获界面，勾选“垂足”后点击“确定”


5. 5

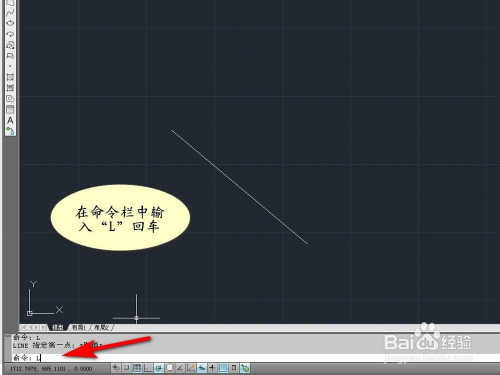

   在号令栏中输入“L”回车


6. 6

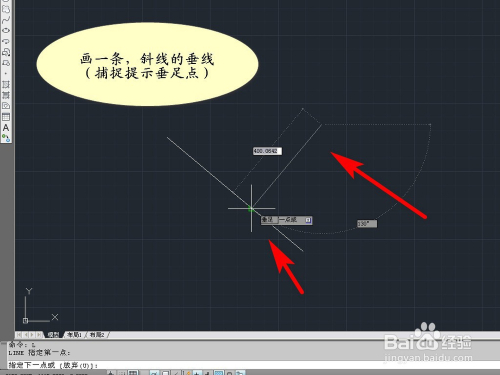

   画一条，斜线的垂线（捕获提醒垂足点）


7. 7

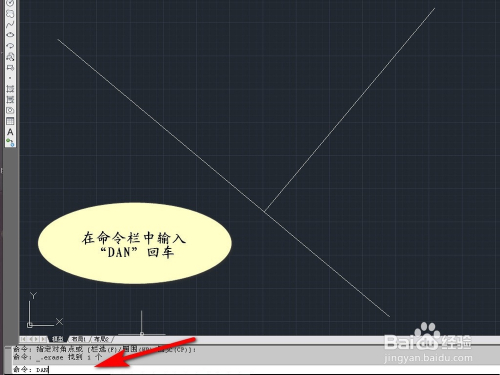

   在号令栏中输入角度标注快键键“DAN”回车


8. 8

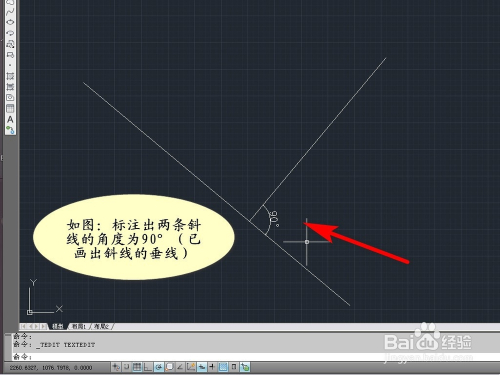

   如图：标注出两条斜线的角度为90°（已画出斜线的垂线）


9. 9

   方式总结

   1、电脑打开CAD软件，在号令栏中输入“L”后回车

   2、在CAD图中，画一条直线

   3、画好直线后，在号令栏中输入“DS"回车

   4、在对象捕获界面，勾选“垂足”后点击“确定”

   5、在号令栏中输入“L”回车

   6、画一条，斜线的垂线（捕获提醒垂足点）

   7、在号令栏中输入角度标注快键键“DAN”回车

   8、标注出两条斜线的角度为90°（已画出斜线的垂线）
