solidworks结构构件功能的使用方法

方式/步骤

1. 1

   第一步，打开solidworks软件，然后选择草图选项。


2. 2

   第二步，选择草图选项中的3D草图。


3. 3

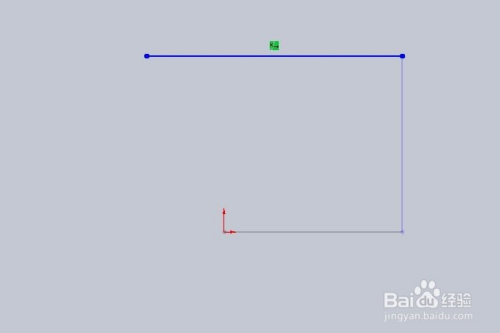

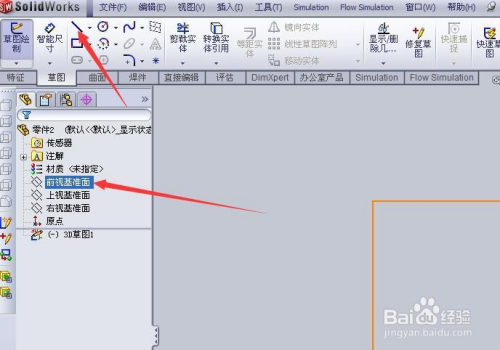

   第三步，选择前视基准面，然后选择直线，在画图空间中画出你需要的外形尺寸。


4. 4

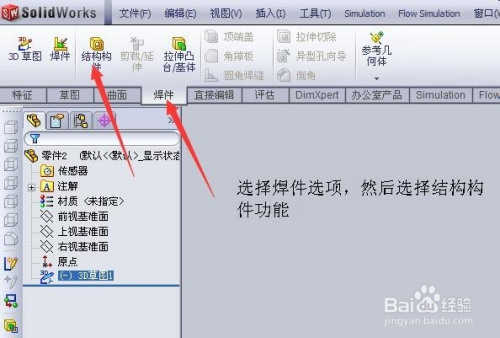

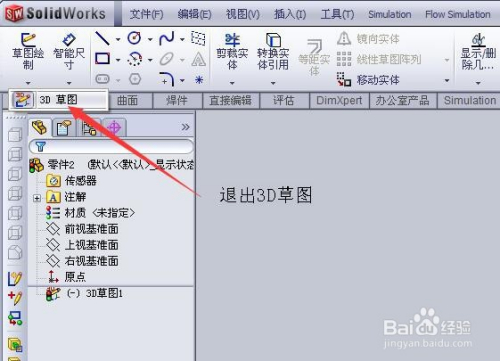

   第四步，退出3D草图，找到焊件功能栏，点开。


5. 5

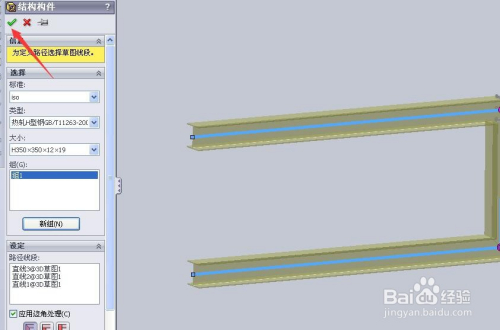

   第五步，点开焊件功能栏后选择布局构件，然后选择你需要成立的型材型号尺寸。


6. 6

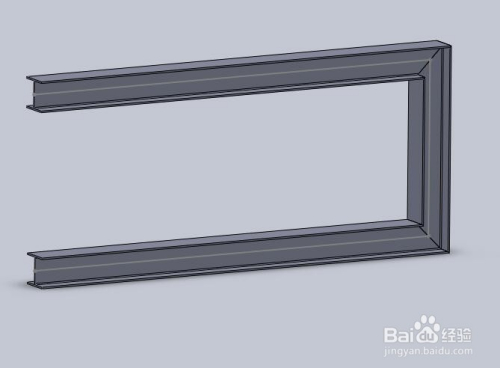

   第六步，型号选择好后点击你本身画的直线即可生当作型材构件，选择确定，你本身就能看到建好的构件模子了。
