在工程范畴，我们经常利用CAD软件绘制图纸，那么怎么把图纸转化为彩色或口角照片呢，下面由小编给大师演示一下吧。
工具/原料
- 演示软件：AutoCAD2016
方式/步骤
- 1
在cad中打开需要转化为图片的图纸文件，如图所示。
- 2
点击左上角选项卡中的打印机图标，也可以直接按快捷键：ctrl+p，调出打印设置窗口。
- 3
在打印设置窗口中，打印机设置为publishtoweb jpg.pc3，图像大小选择第二个。
- 4
点击右侧特征，弹出画图仪编纂窗器，选择矢量图形，看到下方的分辩率和颜色深度，想转彩色图片就选彩色，口角图片就选单色，点击下方确定。如图所示
- 5

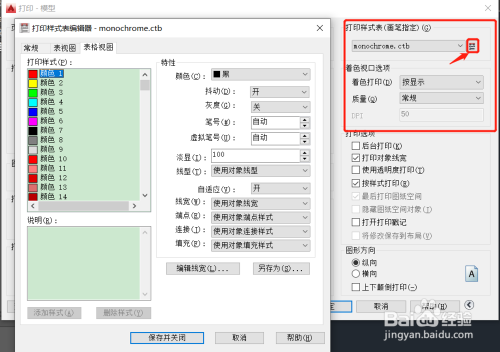

点击右侧打印样式表（画笔指定）中的编纂选项，打开“打印样式表编纂器”对话框。
- 6
在“格局视图”选项卡中，先用鼠标选中所有颜色（可以利用shift键快捷操作），然后将颜色点窜为利用对象颜色，打印出来就是彩色，改为黑色打印出来就是口角色，其他选项不变，点击保留并封闭。
- 7
回到打印设置窗口，选择一个清楚，长宽比合适的图纸尺寸，打印区域选择窗口，框选图纸内容。如图所示
- 8
先不急着打印，我们点击左下角的打印预览，看看打印结果，没有问题后，点击确定，选择保留图片的位置，点击保留，就可以啦。看一下保留的图片
