proe5.0怎么绘制工程图（proe导出为CAD）
工具/原料
- 电脑
- proe
方式/步骤
- 1
首先，双击或者右键打开proe软件，该经验以5.0版本为例，其他版本都可以利用该教程；然后，新建一个文件为实体，名称默认即可，利用缺省模版，点击确定。
- 2
２我们首先来绘制一个模子，模子可以本身来绘制，这里利用拉伸等的号令来成立实体模子，利用该模子只是举个例子来为下一步建造三视图。
- 3
３绘制完三维图后，我们先把平面、轴等等显示封闭，然后先保留一下。
- 4

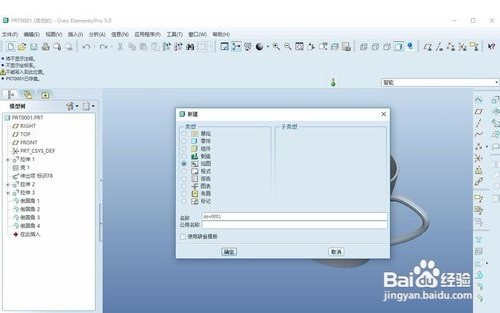

４继续点击新建，新建一个类型为画图，打消利用缺省模块（也就是不打勾）。接着就弹出一个对话框，拔取利用模板，即就是我们所绘制的三维图。拔取合适的图纸。
- 5
５当我们做好上述的筹办时，它就会弹出一个主动帮你转化为三视图的界面，若是你对这个三视图的界面不合适你的要求，可以点击一般，点击一个空白界面，就会弹出一个对话框，可以选择消隐。
- 6
６选择肆意视图，长按右击鼠标，打消锁定移动视图，便可调整视图。完当作后点击保留。为了能让CAD打开，我们选择文件--保留副本，保留类型为dwg，这样CAD就能打开了。
- 7
７最后，我们封闭proe软件，打开CAD查看该文件，如下图所示，即可导出cad了。
