cad中标注及标注文字如何倾斜和旋转

在日常的糊口中我们经常会用到CAD，可是良多人不知道cad中标注及标注文字如何倾斜和扭转？那么小编的经验分享给大师，望诸君笑纳。

工具/原料

• 设备：小我windows7电脑
• 软件及版本：Auto CAD 2016

方式/步骤

1. 1

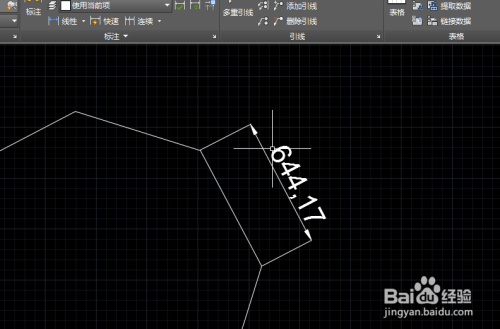

   首先先对图形进行标注，一般标注好之后都是默认的标注体例。


2. 2

   要倾斜标注线条就点击上方的标注-倾斜，也可以直接输入号令DIMEDIT，回车即可。


3. 3

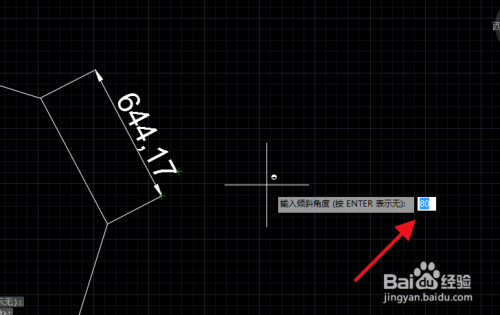

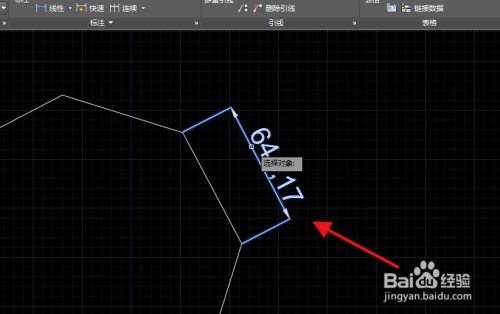

   然后点击选择对象，回车，这时知道倾斜角度的话直接键入角度就可以倾斜。


4. 4

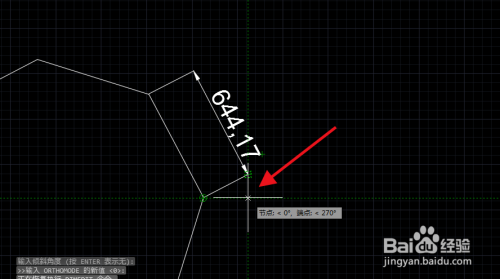

   若是不清晰角度，可以先点击线条要倾斜之后地点位置上的一点。


5. 5

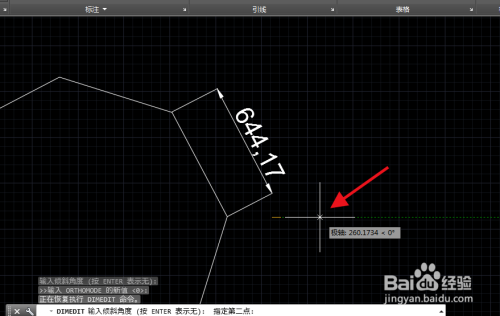

   然后再点击倾斜后的别的一点，两点一线，就指定了倾斜的偏向了。


6. 6

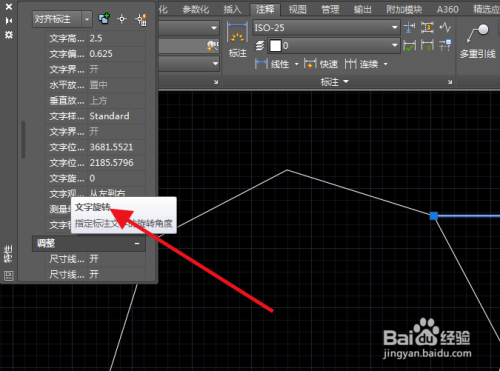

   文字扭转的话，直接选择文字右击选择特征。


7. 7

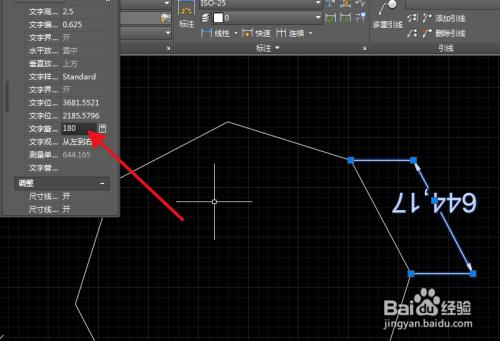

   在特征中找到扭转文字，输入扭转的角度就可以了。
