CAD中怎么插入参照底图

       我们在利用CAD软件制图的时辰，为了便利制图，有时会插入参照底图。今天我们就来领会下CAD中怎么插入参照底图。

工具/原料

• AutoCAD 2013

方式/步骤

1. 1

   打开AutoCAD 2013软件，将我们找好的图片拉到作图区域；


2. 2

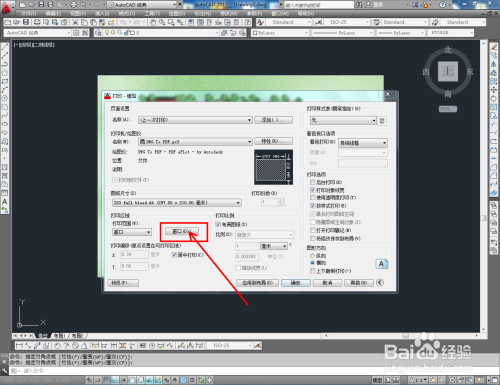

   点击【文件】-【打印】，按图示设置好导出pdf格局的各个参数。点击【窗口】，框选整个图片；



3. 3

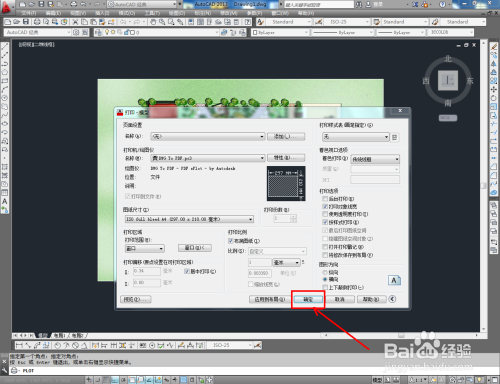

   设置完当作后，点击【确定】，将pdf文件保留到指定位置；



4. 4

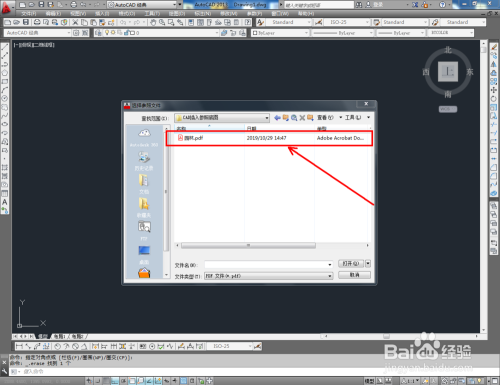

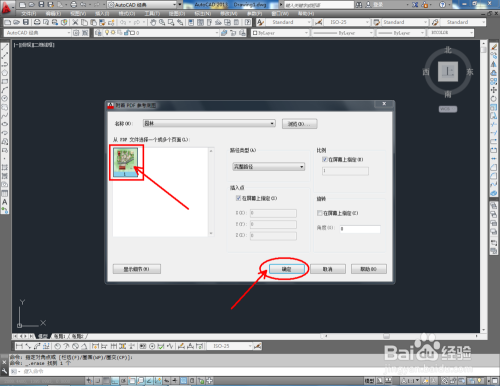

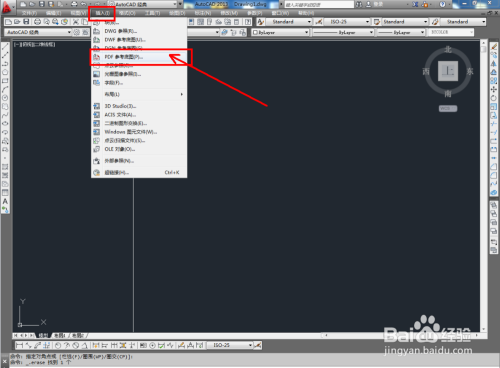

   点击【插入】-【PDF参考底图】，找到前面做好的pdf文件并点击【打开】。选中图片页面，点击【打开】；



5. 5

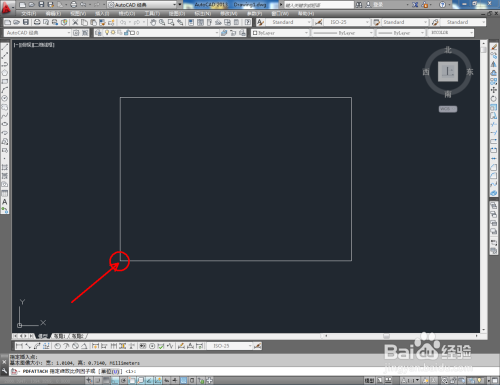

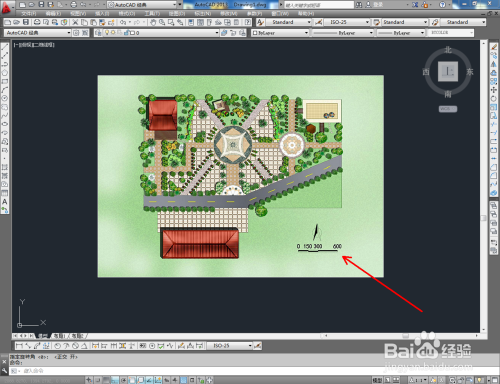

   鼠标点击作图区域确定一个定点后，输入比例因子：1并按下空格键确认。这样就完当作了参照底图的插入，很是简单适用，赶紧尝尝吧！
