CAD墙体制图如何合并多线结合的部位

      我们在利用CAD软件进行墙体系体例图时，对于多线连系部位的归并应该如何建造呢？今天我们就来领会下CAD墙体系体例图如何归并多线连系的部位。

工具/原料

• AutoCAD 2013

方式/步骤

1. 1

   打开AutoCAD 2013 软件，点击【格局】-【多线样式】，按图示设置很多多少线样式（240墙体）的各个参数；


2. 2

   点击【画图】-【多线】，在号令栏中输入：st，将多选样式设置为：240墙体，绘制出一个墙体图；



3. 3

   鼠标双击多段线，点击【十字打开】后，拾取图示两个多线，对第一个多线连系部位进行归并；



4. 4

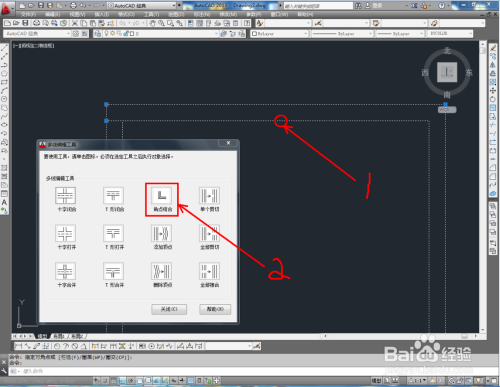

   鼠标双击多段线，点击【角点连系】后，拾取图示别的两个多线，对第二个多线连系部位进行归并。很是利用的方式，赶紧尝尝吧！
