草图巨匠（SketchUP）是一条目简单易上手的三维制图软件。在现实应用中，各制图软件之间必然要进行文件联系关系或格局转换，那么，草图巨匠要怎么导出为 CAD 文件呢？
工具/原料
- 电脑系统：Windows 7 64位 旗舰版
- 草图巨匠版本：SketchUP Pro 2017
方式/步骤
- 1
利用 草图巨匠 打开需要导出为 CAD 的图形，好比下图所示的机械零件图。
- 2
首先需要将草图巨匠中的图形调整到合适的位置，在“视图”东西栏按钮中选择一个视图，好比我选择左视图，如下图所示：
- 3
可是我们发现，被选择左视图时，其实并不是正的左视图，仍是有点倾斜的，此时可以单击菜单栏上的【相机】按钮，选择【平行投影】，此时显示的就是正的左视图了，如下图所示：
- 4
图形调整好后，单击【文件】，选择【导出】-【二维图形】。
- 5

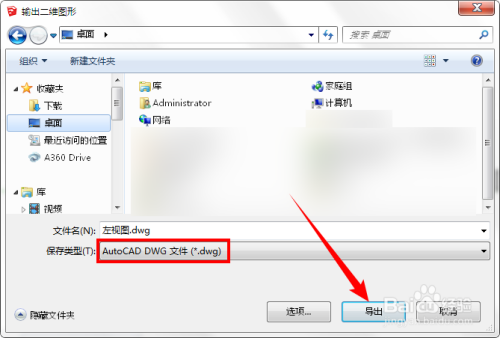

在打开的“输出二维图形”对话框中，在“保留类型”下拉框中选择“AutoCAD DWG 文件 (*.dwg)”，然后选择文件保留位置，重定名文件，最后单击【导出】按钮。
- 6
在弹出的导出审查对话框中，单击【确定】按钮，此时文件已经当作功导出为 CAD 格局了。
- 7
此刻我们利用 AutoCAD 软件将其打开，在打开时 CAD 会弹出“打开-外来 DWG 文件的提醒框，选择【继续打开 DWG 文件】。
- 8
如下图所示，是草图巨匠导出的 CAD 图形，我们发现图形中的直线是正常的直线，可是圆弧是由一小段一小段的直线构成的。
- 9
除了导出二维图形，也可以导出三维图形，究竟结果 CAD 也是撑持三维的，单击【文件】，选择【导出】-【三维模子】。
- 10
导出之后，利用 AutoCAD 打开，然后将 CAD 软件切换为三维模子，这样就可以正常查看导出的三维图形了。
