CAD中多段线坐标提取输入Excel及其处理

对于做测绘工作的小伙伴来说，经常要在CAD中提取坐标点的数据，今天，小编就来说一下如何在CAD中提取多段线坐标，并输入Excel及其处置。

工具/原料

• 电脑
• AutoCAD
• Excel

方式/步骤

1. 1

   打开CAD，点击选中需要提取坐标的对象，然后在号令栏中，输入“LI”，按enter回车。


2. 2

   选中需要的坐标点数据，单击鼠标右键，选择复制或者快捷键“ctrl+c”


3. 3

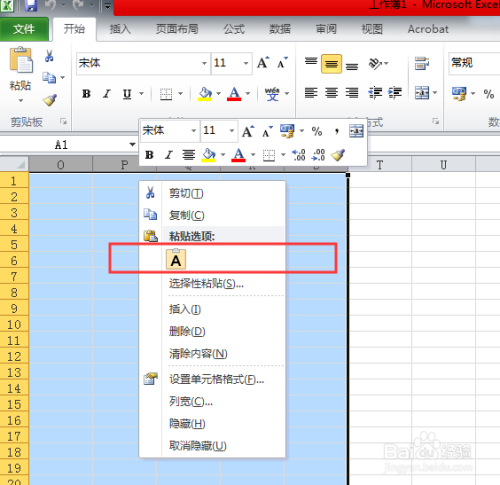

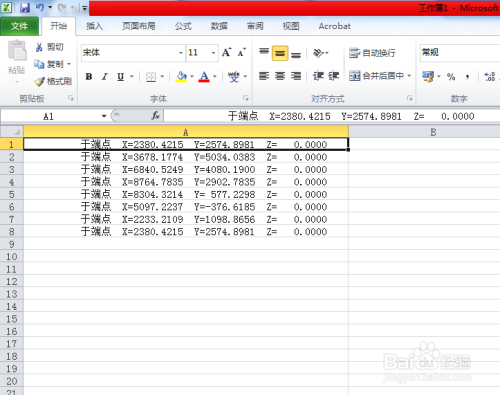

   打开Excel，单击鼠标右键，选择粘贴或者快捷键“ctrl+v”


4. 4

   点击EXCEL东西栏的“查找和选择”，点击“替代”


5. 5

   拷贝“（空格）于端点”的内容到“查找内容”上，“替代为”什么也不填，点击“全数替代”。


6. 6

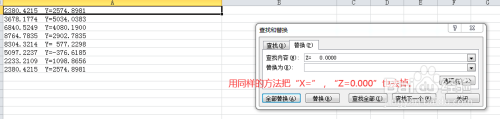

   用同样的方式把“X=”，“Z=0.000”也去失落。


7. 7

   把“（空格）Y=”替代为“（逗号）”


8. 8

   点击东西栏的“数据”-“排列”


9. 9

   在弹出的对话框中，选择“分隔符号”，单击“下一步”，


10. 10

    然后再选择“逗号”，点击“下一步”-“完当作”。


11. 11

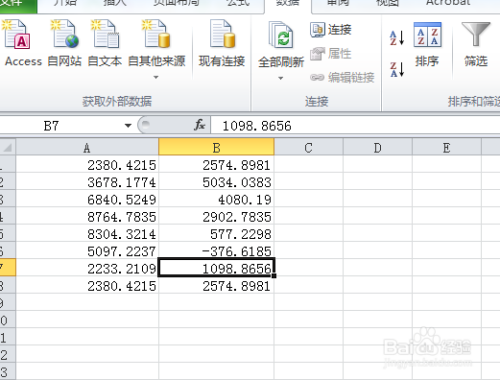

    这样就可以获得了X轴与Y轴的数据。
