我们在CAD中绘制好了图纸想要保留为口角色PDF格局文件便利其他人利用，那么怎么操作呢，下面跟小编一路来看看吧。
工具/原料
- 演示软件：AutoCAD2014
方式/步骤
- 1
点击桌面上的cad软件，进入操作界面。如图所示
- 2
点击上方东西栏中的打开图标，在跳出的选择文件窗口中找到需要导出pdf的文件，点击打开。如图所示
- 3
点击最上方东西栏中的打印机图标，打开打印设置窗口。如图所示
- 4
在打印设置窗口中，打印机/画图仪中选择打印机名称为"DWG To PDF.pc3"。如图所示
- 5

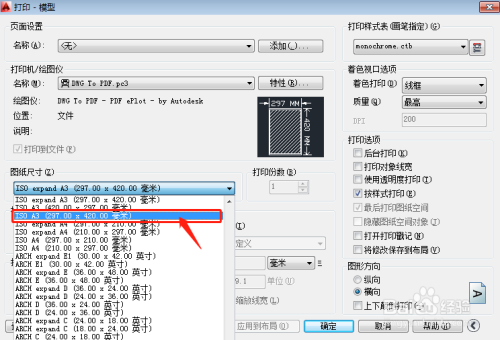

选择图纸尺寸，CAD图纸一般选择A3尺寸。如图所示
- 6
打印区域选择窗口，右侧打印样式表中，选择"monochrome.ctb",着色视口选项中着色打印选择“线框”，质量选择“最高”这样多出的pdf文件看起来很清楚。如图所示
- 7
别的还需要点击打印样式中右侧图标，进行样式编纂，在表格视图中，选中所有颜色（可以利用shift键快速选中），在右侧颜色一览将颜色改为“黑色”，（利用对象颜色出来就是彩色），点击下方保留并封闭。如图所示
- 8
接下来点击打印区域右侧窗口，回到cad界面，框选图纸规模。如图所示
- 9
先别急着点确定，我们先点击左下角预览，查看结果，没有问题。如图所示
- 10
最后，封闭预览窗口，在打印设置窗口点击确定，弹出浏览打印文件窗口，输入文件名称，设置好保留位置，点击保留就可以啦。如图所示
