cad绘制百叶窗

利用cad绘制百叶窗的图示，操练利用持续复制，镜像，修剪等东西。

工具/原料

• cad2014

方式/步骤

1. 1

   打开cad，利用直线东西绘制一条竖直的直线，图上画了两条，此中程度的没有效到。如下图。



2. 2

   利用矩形东西，在竖线的左侧绘制一个矩形，如下图。



3. 3

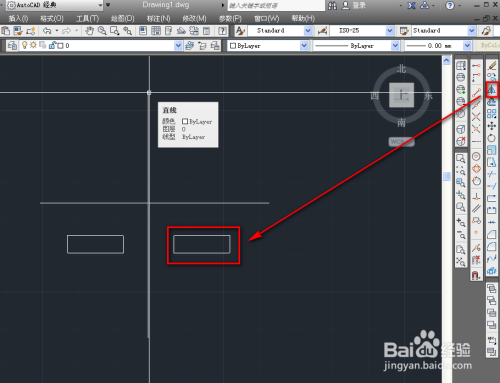

   利用镜像东西，以竖线为镜面镜像一个矩形，如下图。



4. 4

   利用直线东西毗连两个矩形，如下图。



5. 5

   利用修剪东西，修剪失落多余的竖线，如下图。



6. 6

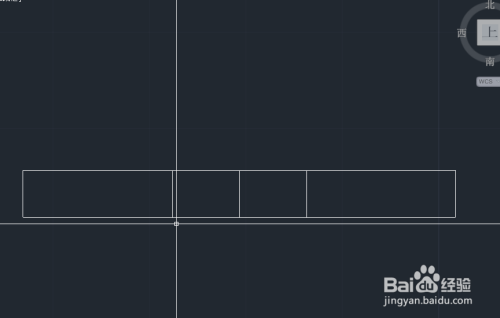

   删除多画的辅助横线，如下图。



7. 7

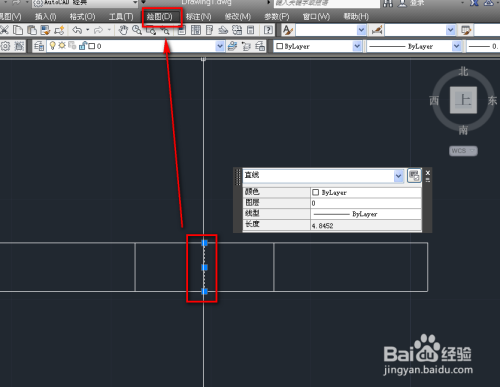

   选中残剩的竖线，点击菜单栏的画图，如下图。



8. 8

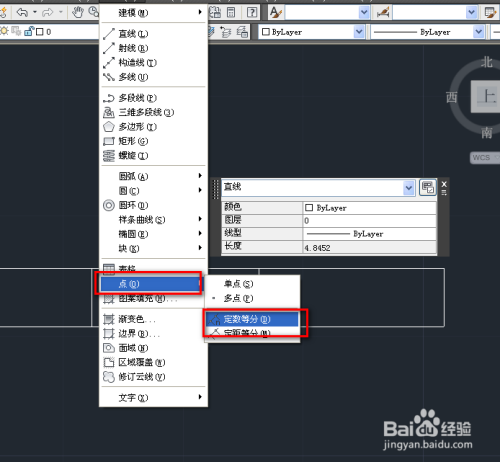

   选择点，定命等分，如下图。



9. 9

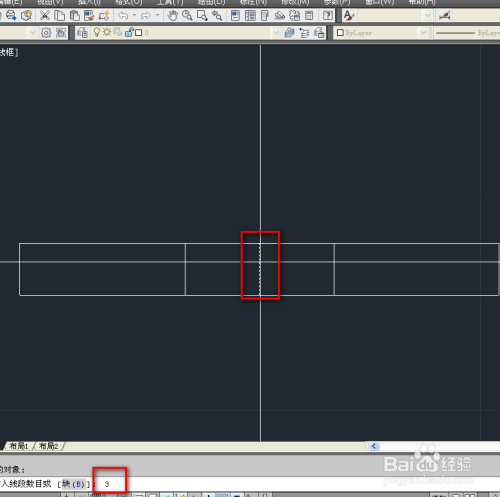

   选择等分对象，输入等分数，如下图。



10. 10

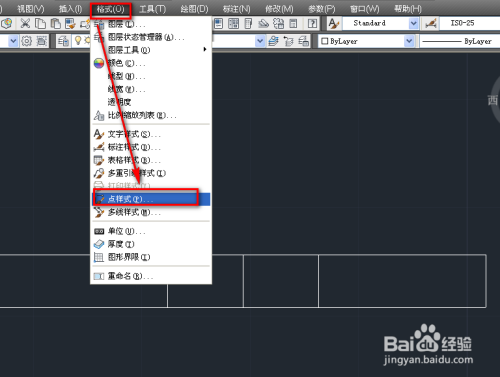

    点击格局，点样式，如下图。



11. 11

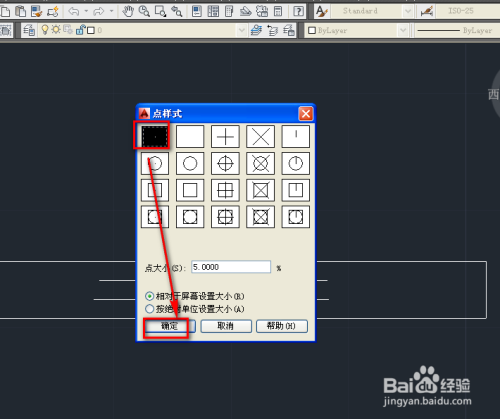

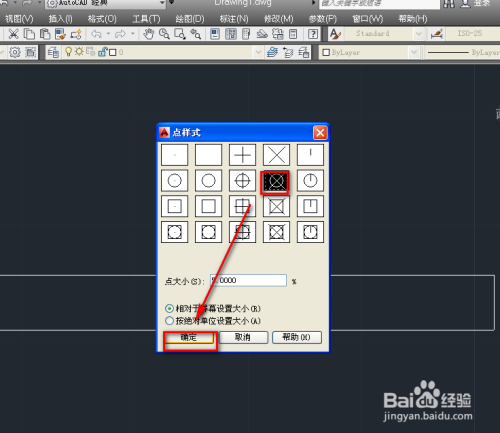

    点窜点的样式，点击确定，如下图。



12. 12

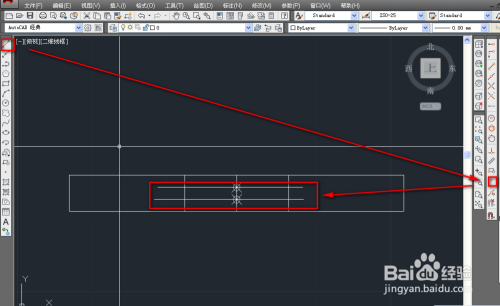

    利用直线东西，捕捉点，来绘制直线经由过程两个等分点，如下图。



13. 13

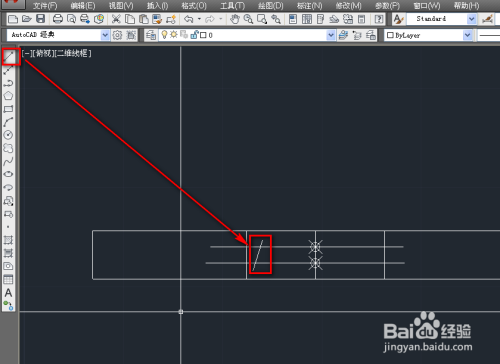

    利用直线东西，绘制一条斜线，如下图。



14. 14

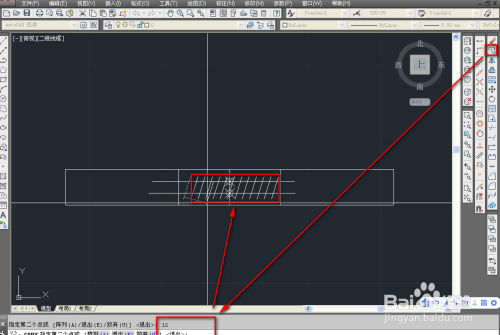

    利用复制东西进行持续复制，如下图。



15. 15

    点窜回点样式，如下图。



16. 16

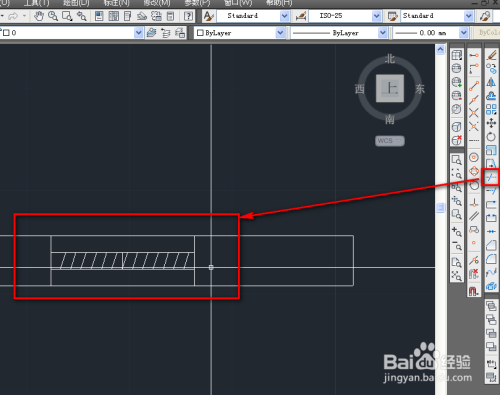

    修剪多余的线段，如下图。



17. 17

    利用删除东西，删除最后一点竖线辅助线，如下图。

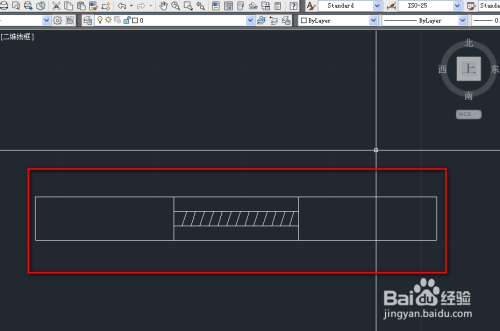

18. 18

    这样我们就完当作了绘制，如下图。
