CAD 如何标注与斜线标注

工具/原料

• CAD软件
• 电脑一台

方式/步骤

1. 1

   打开CAD软件，菜单栏中点击“标注”


2. 2

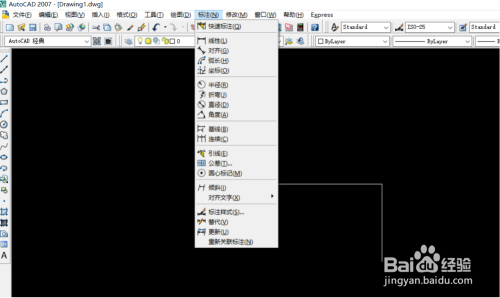

   标注下拉菜单中，有常用的标注类型，如：线性，半径，角度等。


3. 3

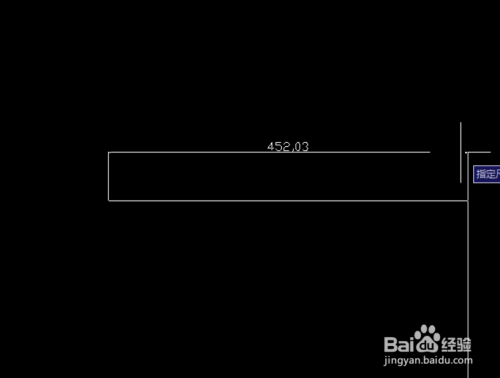

   “线性”是对直线段进行标注，点击线性后，找到要标注的直线段两个端点，别离点击后即可完当作。


4. 4

   “半径”是对圆弧、圆的标注，点击半径后，再点击所要标注的圆或者圆弧即可。


5. 5

   对于斜线标注，可利用“dal”号令。

6. 6

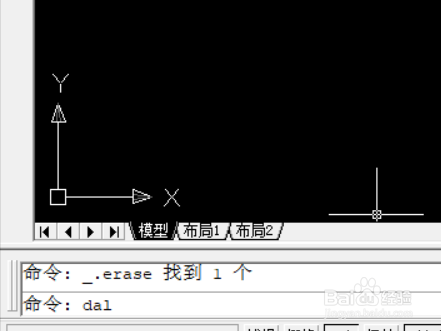

   在“号令”行中打入“dal”号令。按下回车键。


7. 7

   选摘要标注的斜线段或两个端点，即可完当作标注。
