SolidWorks CAM 自定义刀具添加到数据库

工具/原料

• SolidWorks 软件
• 已经建立好了自界说刀具

方式/步骤

1. 1

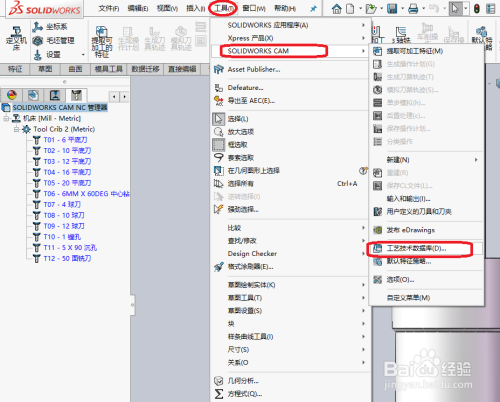

   打开TechDB Tools数据库

   点击SOLIDWORKS菜单栏上的东西下拉菜单，——从下拉菜单中选择SOLIDWORKS CAM。——鄙人个菜单中选择工艺手艺数据库。


2. 2

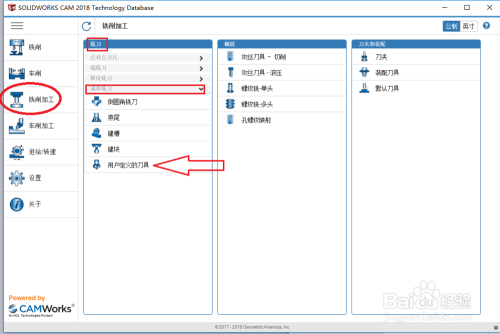

   点击铣削加工 ——在铣刀中选择当作形铣刀下的用户界说的刀具


3. 3

   选择此窗体的最后一行，然后单击右侧窗格中的“复制”按钮。新行与所有参数一路添加到列表的最后一行。您可以在新添加的行中编纂所需的参数


4. 4

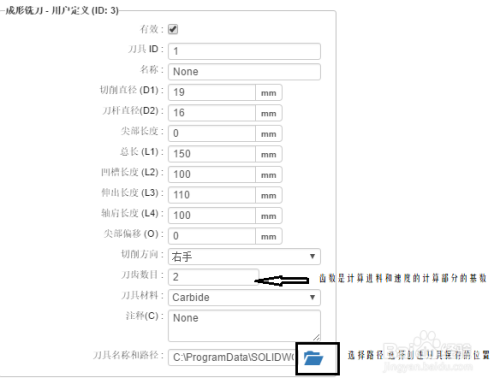

   选择新添加的最后一行并在右侧窗格中界说新东西参数。

   对刀具的参数要填一下 新建的总长和现实的不符

   刀具文件路径 ProgramData\SOLIDWORKS\SOLIDWORKS CAM 2018\Tooling\MTools

   建立刀具时保留的路径


5. 5

   完当作后保留更改。——退出数据库 完当作设置。

6. 6

   下面就可以利用自界说刀具了

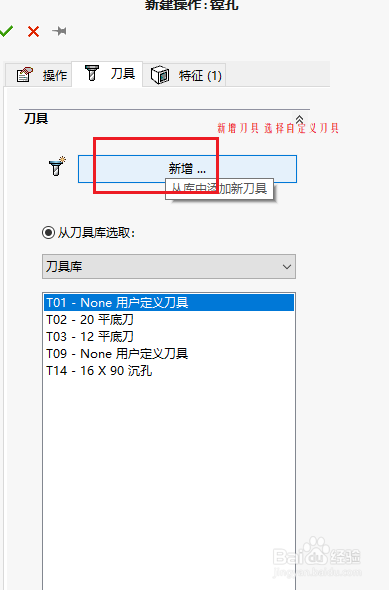

   在特征下选择自界说铣刀


7. 7

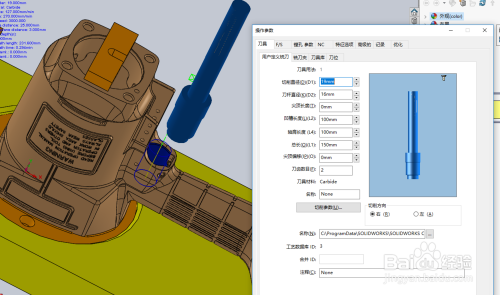

   模拟
