工具/原料
- SolidWorks 软件
- 现实刀具图纸
方式/步骤
- 1
新建一个3维零件图
- 2
绘制一个刀具的扭转草图 （草图的必需要用前视图 ，刀具的零点要在原点上）
- 3
扭转获得实体图
保留到Program Data\SOLIDWORKSCAMData\Tooling\MTools 文件夹里
（现实在模拟顶用的不是这个三维格局，但保留在这个会便利您更改刀具）
- 4
点击SOLIDWORKS菜单栏上的东西下拉菜单，从下拉菜单中选择SOLIDWORKS CAM。
点击 用户界说的刀具和刀夹
- 5

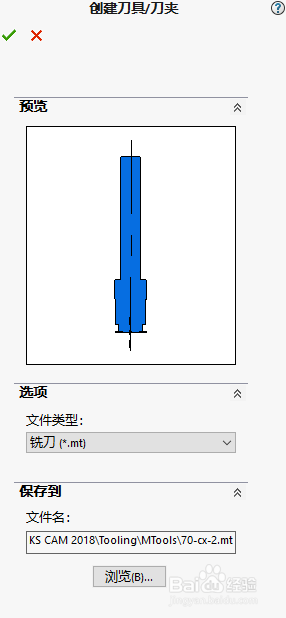

在建立刀具刀夹对话框中
文件类型选择铣刀
确定建立
文件保留到这个文件夹中
ProgramData\SOLIDWORKS\SOLIDWORKS CAM 2018\Tooling\MTools
这个文件夹是自界说刀具的默认文件夹
也可以将东西和holder文件组织在最适合您需求的文件夹布局中。例如，您可以将一个东西文件保留在与相关部件文件不异的文件夹中，或者您可觉得东西和容器设置共享文件夹。
- 6
然后将该刀具添加到TechDB Tools 数据库中
一下篇经验 。
注重事项
- 草图 只能包含直线和圆弧 不克不及是样条线
- 刀具的中间线必需从草图的X=0起头。刀具的底部中间必需从(0,0)起头
- 所有的几何图都必需是正的
- 刀具的轴必需是垂直的 ，并经由过程SOLIDWORKS CAM 0,0
- 几何外形必需封闭 ，并遵守法则要求，使SOLIDWORKS凸轮固体的扭转
