工具/原料
- CAD
- 南边cass
方式/步骤
- 1

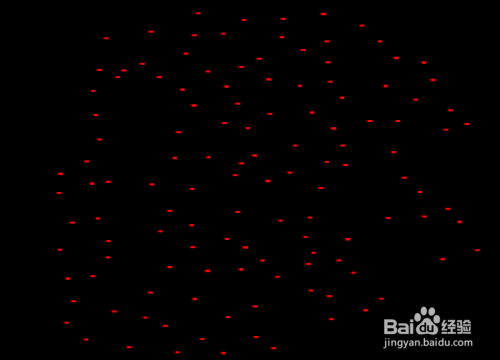

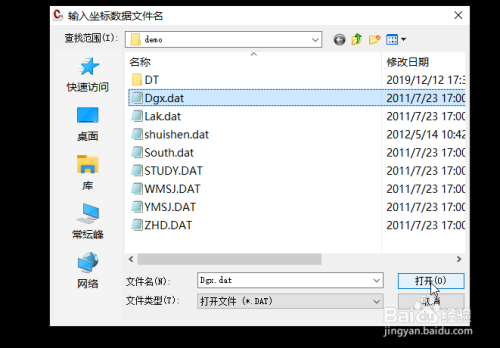

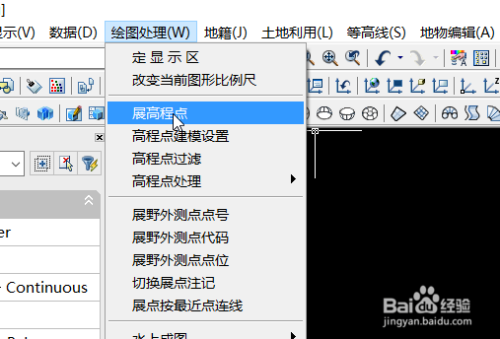

打开南边cass，选画图处置下的展高程点，可选择cass安装路径demo文件夹下的dgx.dat文件打开，回车完当作，将显示展进来的高程点。
- 2

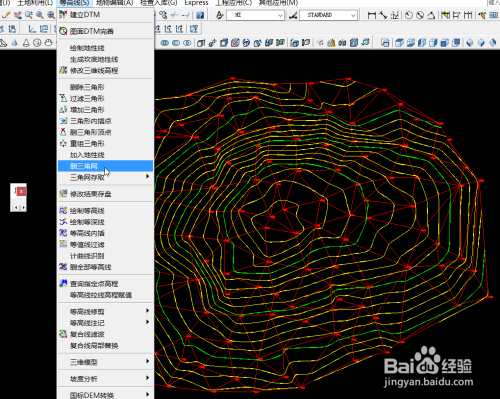

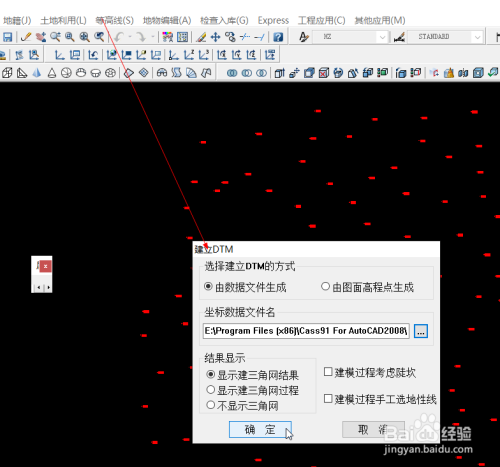

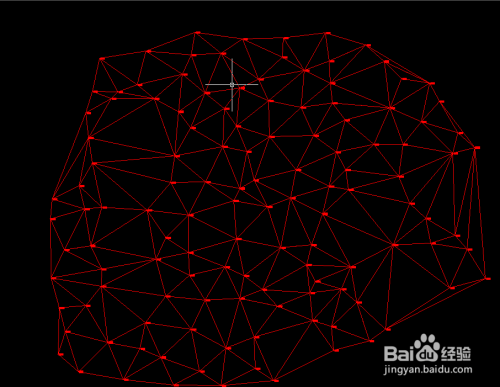

选择等高线下面成立DTM，选择数据文件，生当作建网成果，三角网可按照现实环境点窜，若没需要，可不消点窜。然后选择等高线面下面绘制等高线，等高距可本身设置，拟合体例自行选择，不同都不大。最后可将三角网删除，图面看起来就不会那么密。
- 3

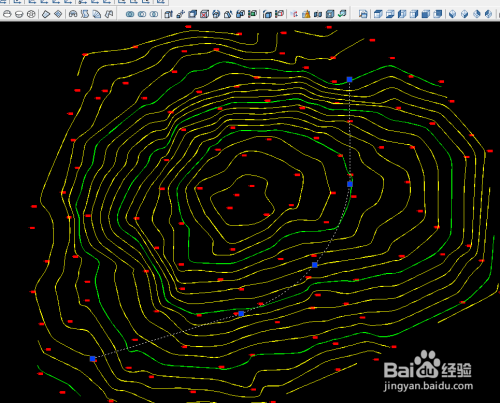

然后用多段线号令模拟绘制一条道路中线。
- 4

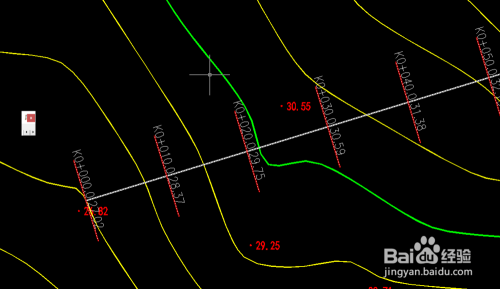

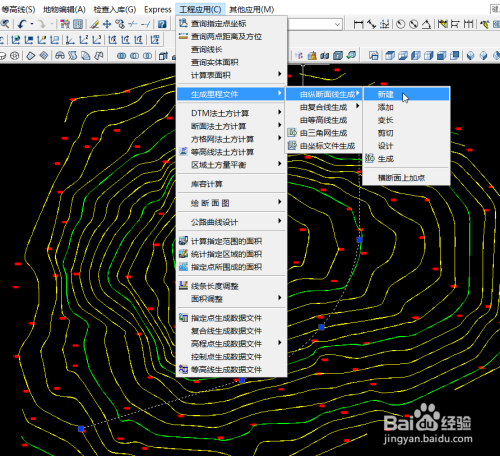

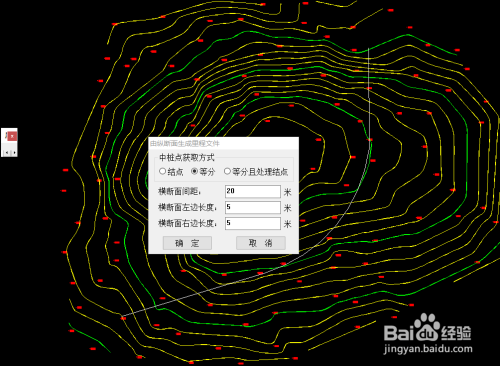

选择：工程应用>>生当作里程文件>>用纵断面生当作>>新建，然后选择适才模拟的道路中线即纵断面线回车，由纵断面生当作里程文件窗口参数可按照本身需要自行选择，确定后会在纵断面线上显示距离为十米的横断面线。
- 5

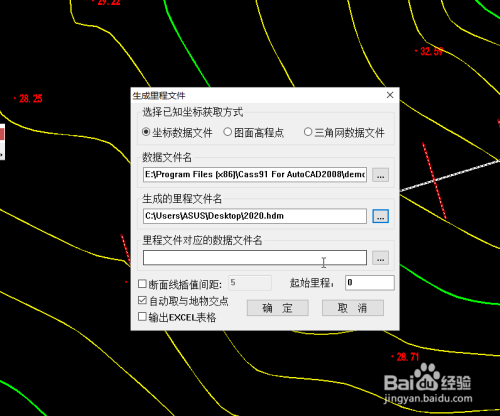

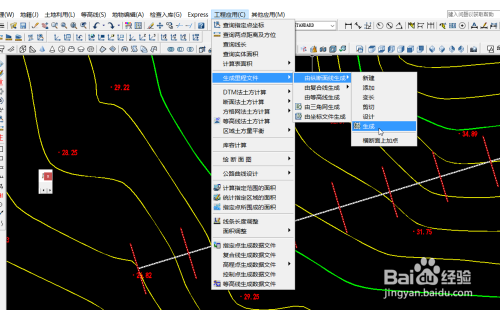

然后可将横断面里程文件进行点窜，可在局部添加局部变长，或可根道路据鸿沟线剪切，我们示例就直接生当作（新建完后必然要生当作过程文件）。选择：工程应用>>生当作里程文件>>用纵断面生当作>>生当作，然后按照提醒选择纵断面线，选择坐标数据文件，加载数据文件名位置，选择生当作里程文件名位置（注重保留位置名称，接下来要用），里程文件对应数据文件可选可不选，其他默认即可，确定，结果如图。
- 6

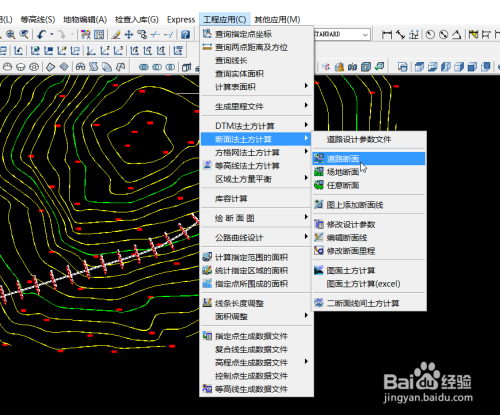

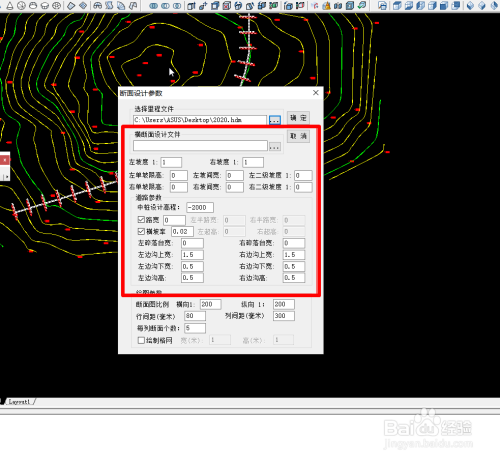

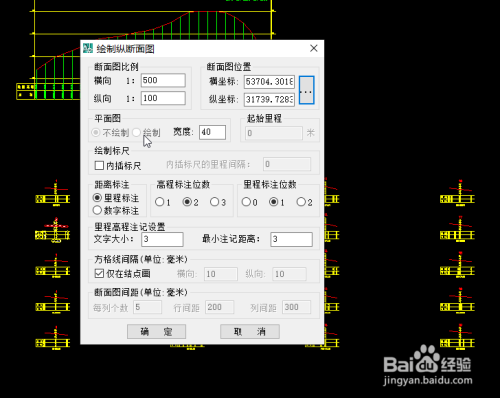

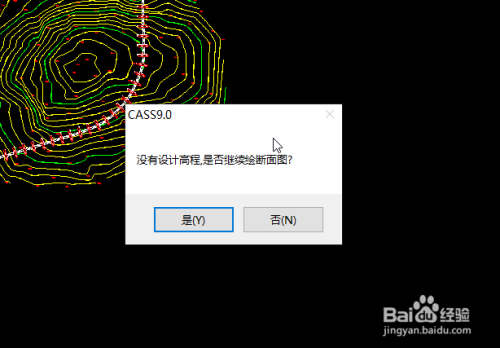

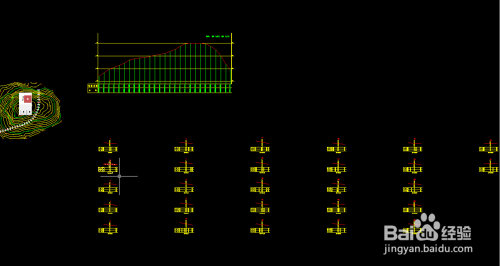

选择：工程应用>>断面法土方计较>>道路断面，然后到断面设计参数界面，选择适才生当作的里程文件，红框内内容可不消管（红框内内容为道路设计文件，若是要绘出设计线的话，可编纂设计文件，绘出的断面图上既有原始地面线也有设计断面线，可用于计较土石方量），画图参数用默认值即可，若把比例改当作1:1000，绘制出的图尺寸为现实的1:1，确定。提醒没有设计高程，是因为我们没有加载设计文件，直接选是。然后弹出会纵断面图的提醒界面，比例可改可不改，点选要生断面图位置，其他默认即可，确定，然后会提醒生当作横断面图位置，点选即可，完当作，成果如图，既有纵断面图也有对应里程的横断面图。
注重事项
- 横纵断面用默认比例图面看起清楚，改当作1:1000，即现实的1:1今后数字会重叠到一路，结果欠安，可按照本身环境点窜。
