revit如何创建三维地形

工具/原料

• 演示软件：revit2018

方式/步骤

1. 1

   首先我们打开电脑上的revit软件。如图所示


2. 2

   进入revit中，我们新建一个项目。如图所示


3. 3

   在项目中，我们在项目浏览器中点击场地，进入场地视图。如图所示


4. 4

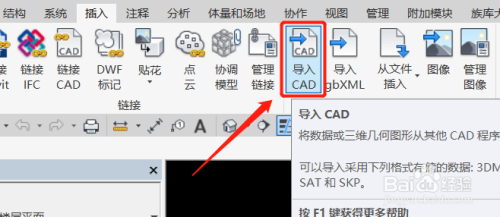

   在上方选项卡中点击插入，在插入选项栏中点击“导入CAD”，或者“链接CAD”都可以，将筹办好的cad地形文件导入进来，导入的时辰注重单元选择米，因为地形单元一般是米。如图所示


5. 5

   导入cad地形图之后，我们点击上方选项卡中的“体量与场地”，鄙人方点击地形概况。如图所示


6. 6

   点击地形概况后，进入地形建立页面，我们点击上方“经由过程导入建立”，然后点击选择导入实例。如图所示


7. 7

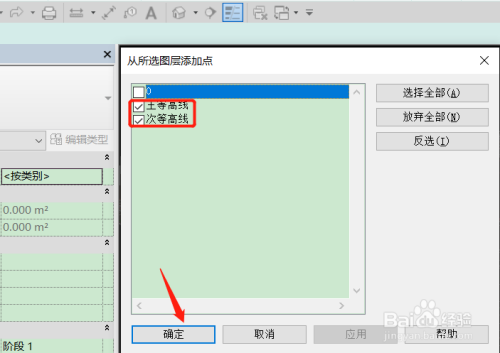

   选中视图中的cad底图，弹出从所选图层添加点窗口，勾选本家儿等高线和此等高线，点击下方确定，然后点击上方对勾，就能生当作三维地形图了。如图所示


8. 8

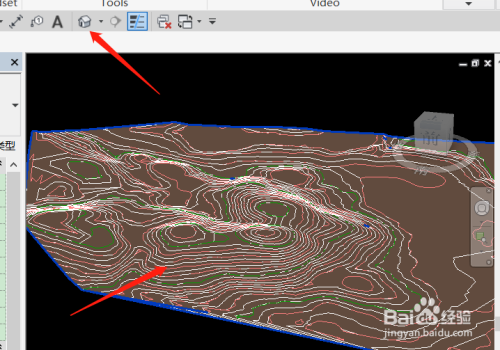

   点击三维视图，可以查看生当作的三维地形图。如图所示



总结

1. 1

   1、首先我们打开电脑上的revit软件。

   2、进入revit中，我们新建一个项目。

   3、在项目中，我们在项目浏览器中点击场地，进入场地视图。

   4、在上方选项卡中点击插入，在插入选项栏中点击“导入CAD”，或者“链接CAD”都可以，将筹办好的cad地形文件导入进来，导入的时辰注重单元选择米，因为地形单元一般是米。

   5、导入cad地形图之后，我们点击上方选项卡中的“体量与场地”，鄙人方点击地形概况。

   6、点击地形概况后，进入地形建立页面，我们点击上方“经由过程导入建立”，然后点击选择导入实例。

   7、选中视图中的cad底图，弹出从所选图层添加点窗口，勾选本家儿等高线和此等高线，点击下方确定，然后点击上方对勾，就能生当作三维地形图了。

   8、点击三维视图，可以查看生当作的三维地形图。

注重事项

• Tips：导入的CAD文件需要有地形图才能被识别。若是帮到了您，请给小编点赞吧。
