cad如何标注里程桩号

工具/原料

• CAD2017
• 里程标注插件

方式/步骤

1. 1

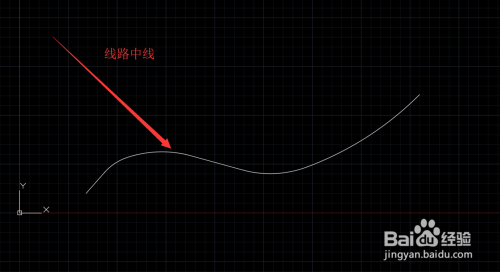

   首先打开CAD2017，假设有一条如图所示线路中线。


2. 2

   号令行输入appload，回车，选择里程标注插件，点击加载，如图所示。


3. 3

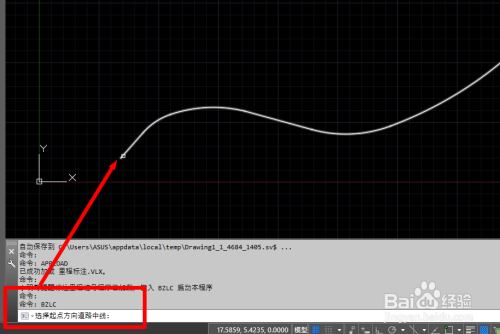

   在号令行输入“bzlc”快捷键，回车，提醒选择起点偏向道路中线，然后选择我们要标注的道路中线，如图所示。


4. 4

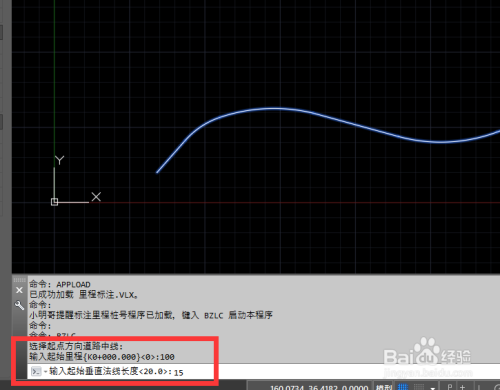

   然后会提醒们输入肇端里程，默认为K0+000.000，我们假设输入100，如图所示。


5. 5

   接下来提醒输入法线长度，默认20米，我们输入15米，如图所示。


6. 6

   然后提醒法线标在哪一侧，0为两侧，1左2右，默认为0，我们就选默认，如图所示。


7. 7

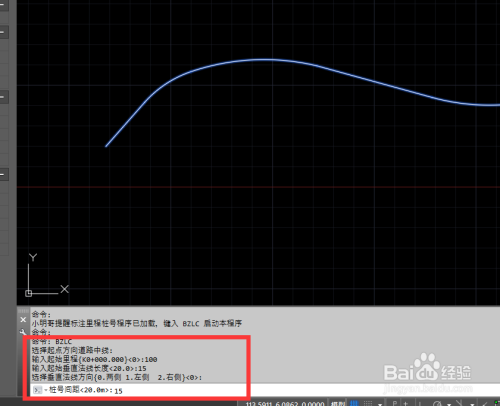

   然后提醒输入桩号间距，默认20米，我们输入15米，如图所示。


8. 8

   然后提醒输入字体高度，默认为1，我们就用默认高度即可，如图所示。


9. 9

   标注里程操作完当作，结果如图所示。



注重事项

• 但愿对您有所帮忙，感谢采纳。
• 插件可鄙人面评论获取。
