工具/原料
- 电脑
- matlab软件
方式/步骤
- 1
我们首先形当作一个以0.1为步长从0到10的时候标的目的量，并取所有点的正弦值。
让我们绘制这个根基频率。
号令窗口键入：
t = 0:.1:10;
y = sin(t);
plot(t,y);

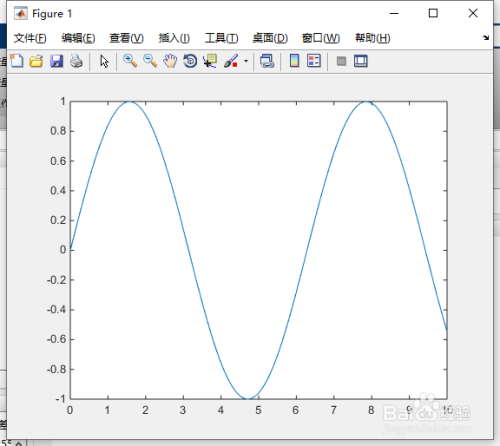

- 2
按“Enter”键。
得图1。
- 3
此刻，将三次谐波添加到基波，并将其绘制出来。
键入：
y = sin(t) + sin(3*t)/3;
plot(t,y);
- 4
按“Enter”键。
得图2。
- 5
此刻利用第一，第三，第五，第七和第九谐波。
键入：
y = sin(t) + sin(3*t)/3 + sin(5*t)/5 + sin(7*t)/7 + sin(9*t)/9;
plot(t,y);
- 6
按“Enter”键。
得图3。
- 7
最后，我们将从基波谐波到19次谐波，建立依次具有更多谐波的标的目的量，并将所有中心步调保留为矩阵的行。
这些矢量绘制在统一张图上，以显示方波的演变。 请注重，吉布斯的效应表白，它永远不会真正达到那边。
键入：
t = 0:.02:3.14;
y = zeros(10,length(t));
x = zeros(size(t));
for k = 1:2:19
x = x + sin(k*t)/k;
y((k+1)/2,:) = x;
end
plot(y(1:2:9,:)')
title('The building of a square wave: Gibbs'' effect')

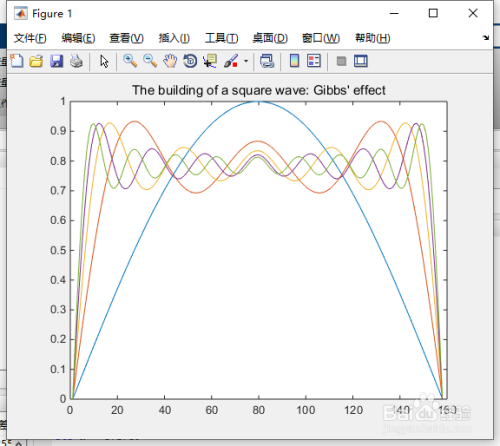

- 8
按“Enter”键。
得图4。
- 9
这是一个3D曲面，代表正弦波标的目的方波的逐渐转换。
键入：
surf(y);
shading interp
axis off ij
- 10
按“Enter”键。
得图5。
