autolisp 如何删除重叠图形

工具/原料

• CAD
• AutoLisp
• 电脑笔记本

方式/步骤

1. 1

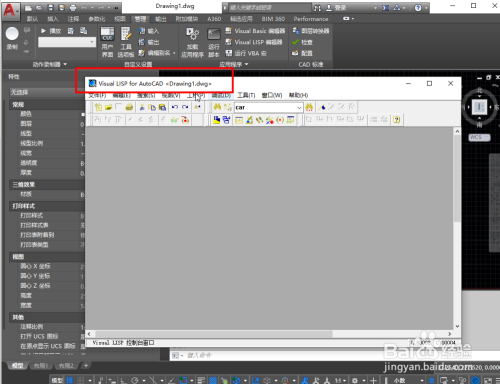

   首先打开CAD，号令栏输入vlide，打开lisp编纂器，如图所示。


2. 2

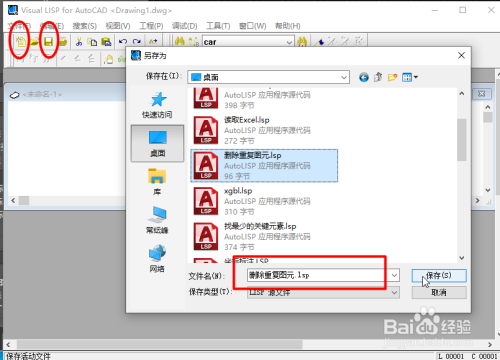

   在Lisp编纂器中点击新建，再点击保留，保留为Lisp源文件，定名为“删除反复图元”，点击保留，如图所示。


3. 3

   再编纂器中输入一下代码：

   (defun c:delrepeat()

     (setq name (ssget))

     (command"-overkill" name"""d")

     (princ)

     )

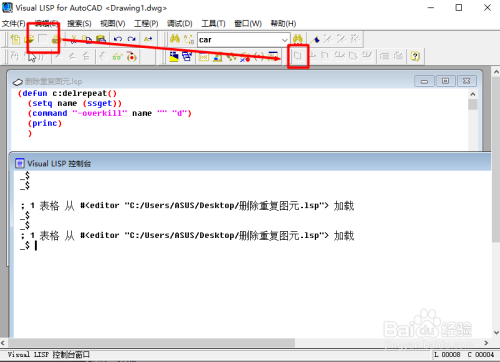

   点击保留，再点击加载，如图所示。


4. 4

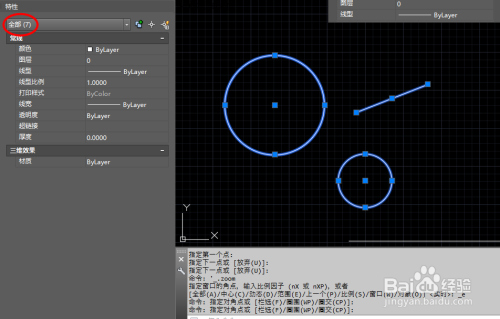

   关失落编纂器窗口，再CAD自行画几个图形，我们看到的图形界面只有两个圆，一条线段，但选中后显示有七个对象，这是因为有反复图元，如图所示。


5. 5

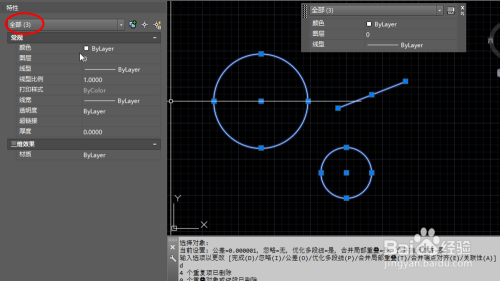

   在号令栏输入delrepeat，回车，然后选择所有图元，回车，就已经完当作了删除反复图元的操作。我们再选择图形界面的所有图形，提醒只有三个对象，申明反复图元已经删除了，如图所示。



注重事项

• delrepeat半斤八两于删除反复图元号令的快捷键。
• 但愿对您有所帮忙，感谢采纳。
