工具/原料
- 电脑
- matlab软件
方式/步骤
- 1
情节函数
要建立具有两个y轴的画图，请利用画图函数。
该函数接管两组x，_y_data。
第一组x，_y_data被绘制在左边的y轴上，第二组x，_y_data被绘制在右边的y轴上。
号令行键入：
x1 = 0:0.01:20; % data for the left y-axis
y1 = 200*exp(-0.05*x1).*sin(x1);
x2 = 0:0.05:20; % data for the right y-axis
y2 = 0.8*exp(-0.5*x2).*sin(10*x2);
figure
plotyy(x1,y1,x2,y2)
- 2

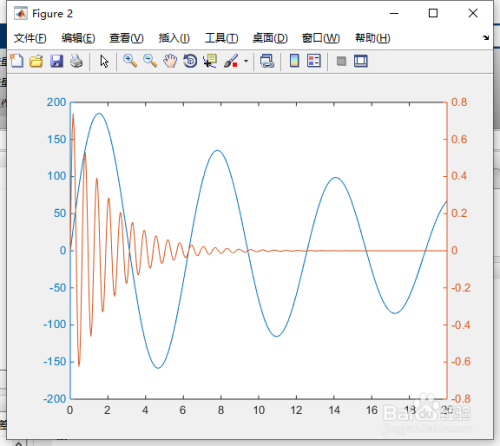

按“Enter”键。
如图1所示。
- 3
更改轴属性
plotyy函数建立两个y轴。
要获取两个轴对象，请利用一个输出参数挪用该函数。
该函数返回的值是一个包含两个轴对象的数组。
号令行键入：
ax = plotyy(x1,y1,x2,y2)

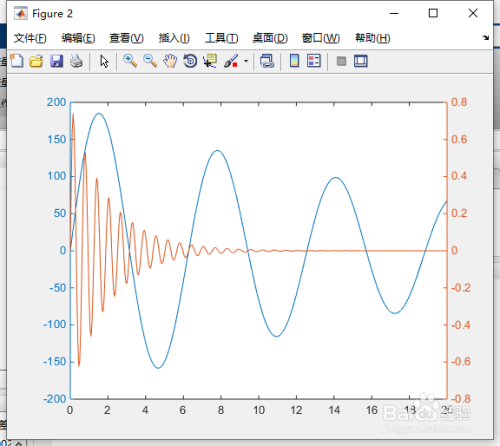

- 4
按“Enter”键。
如图2所示。
- 5
若要自界说画图的外不雅，请利用点符号语法对象更改肆意轴的属性值。
属性名。
号令行键入：
ax(1).YTick = [-200 -100 0 100 200]; % change the ticks for the left y-axis
ax(2).YGrid = 'on'; % turn on the grid for the right y-axis

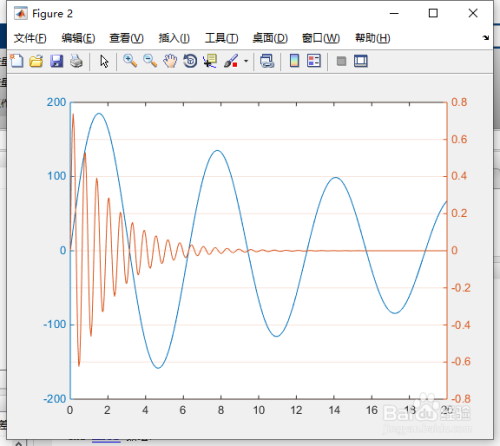

- 6
按“Enter”键。
如图3所示。
- 7
为每个轴选择画图函数
plotyy函数有可选的参数，许可您指定在绘制每个y轴的数据时要利用的函数类型。
号令行键入：
x = 1:11;
data1 = [4889 5273 5382 5173 4860 4675 4313 4059 3855 3608 3297];
data2 = [16.4 17.4 17.4 16.5 15.4 14.7 13.5 12.5 11.7 10.8 9.7];
plotyy(x,data1,x,data2,'bar','plot') % left y-axis with bar, right y-axis with plot
- 8

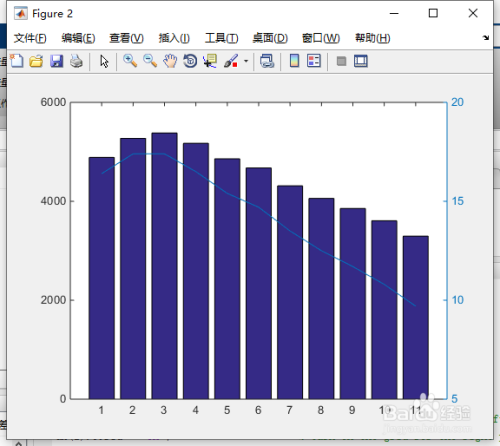

按“Enter”键。
如图4所示。
- 9
点窜绘制的对象的属性
第二个和第三个输出参数别离是为左轴和右轴建立的对象。
鄙人面的示例中，第二个输出是为左y轴建立的条形对象，第三个输出是为右y轴建立的线性对象。
号令行键入：
[ax,h1,h2] = plotyy(x,data1,x,data2,'bar','plot')

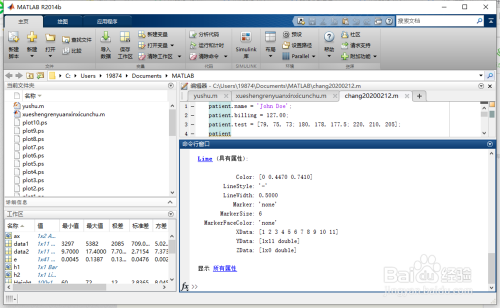

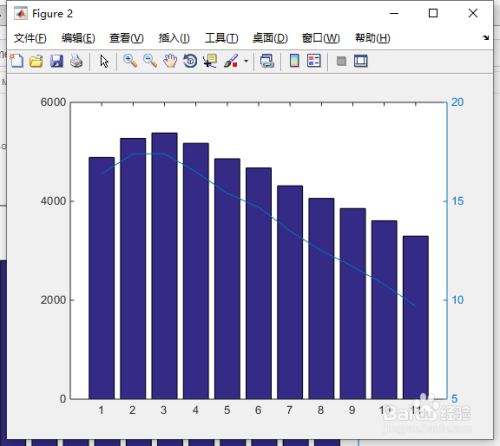

- 10
按“Enter”键。
如图5、6所示。
- 11
一旦您有了对象，您就可以设置它们的属性来自界说情节的外不雅。
号令行键入：
h1.FaceColor = [0.8, 0.8, 0.8]; % change the bar colors to light gray
h2.LineWidth = 2; % change the thickness of the line

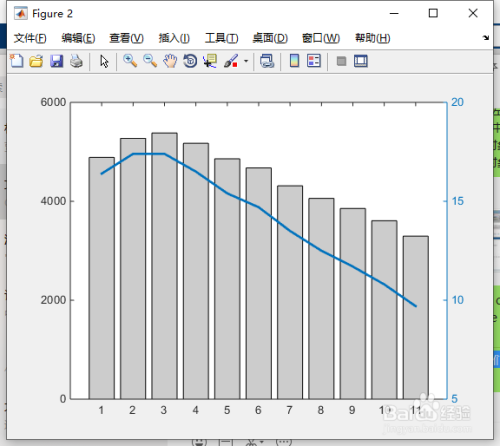

- 12
按“Enter”键。
如图7所示。
