工具/原料
- matlab软件
- 电脑
方式/步骤
- 1
曲面临象
在MATLAB中建立曲面临象有几种方式，一种方式是利用冲浪。
号令行键入：
[X,Y,Z] = peaks(50);
figure
surf(X,Y,Z)
- 2
按“Enter”键。

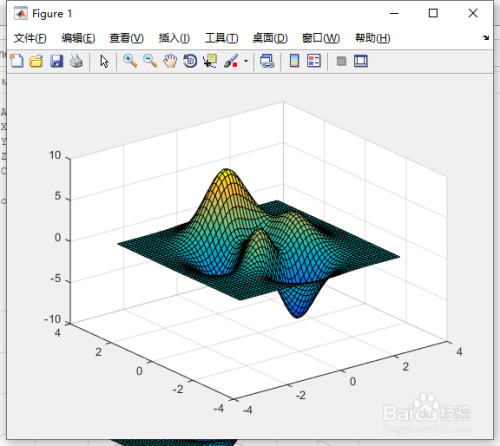

如图1所示。
- 3
与所有图形对象一样，曲面也具有可以查看和点窜的属性。
这些属性具有默认值。
曲面临象的显示，显示了最常用的曲面属性，如边缘颜色、林式、面颜色和面光。
号令行键入：
s = surf(X,Y,Z)
- 4
按“Enter”键。
如图2、3所示。
- 5
个体概况特征
若要拜候单个属性，请利用点暗示法语法对象。
属性名。例如，返回曲面的FaceColor属性。
号令行键入：
s.FaceColor
更改常用的概况特征
有几个函数可以用来改变概况特征。
例如，利用底纹功能来节制概况的底纹。
号令行键入：
shading interp
- 6
按“Enter”键。

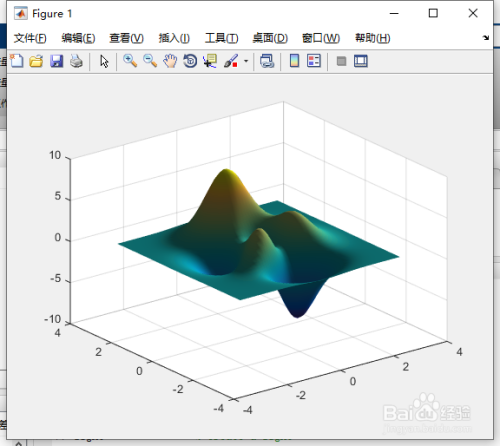

如图4所示。
- 7
利用灯光功能调整概况的灯光特征。
为了使灯光发生任何影响，您必需经由过程建立一个光对象来照亮您的概况。
号令行键入：
light
lighting gouraud
- 8
按“Enter”键。
如图5所示。
- 9
要改变概况的反射特征，请利用材料功能。
号令行键入：
material dull
- 10
按“Enter”键。
如图6所示。
- 11
要设置当前轴中所有对象的透明度，请利用alpha函数。
此函数将透明度设置为1到0之间的任何值，此中1暗示完全不透明，0暗示完全透明。
号令行键入：
alpha(0.8)
- 12
按“Enter”键。
如图7所示。
- 13
更改其他概况属性
若要自界说曲面的外不雅，请利用点暗示法更改属性值。
CData界说曲面极点的颜色。
FaceColor属性指示曲面的颜色是如何由极点颜色决议的。
号令行键入：
s.CData = hypot(X,Y);
s.FaceColor = 'interp';
- 14
按“Enter”键。
如图8所示。
- 15
AlphaData界说曲面的每个极点的透明度。
FaceAlpha属性指示了如何经由过程极点透明度来确定曲面的透明度。
号令行键入：
s.AlphaData = gradient(Z);
s.FaceAlpha = 'interp';
- 16
按“Enter”键。
如图9所示。
