工具/原料
- matlab软件
- 电脑
方式/步骤
- 1
网格图
网格函数建立一个线框网格。
默认环境下，网格的颜色与概况高度当作正比。
号令行键入：
z = peaks(25);
figure
mesh(z)
- 2
按“Enter”键。
如图1所示。
- 3
曲面画图
利用surf函数建立三维曲面图。
号令行键入：
surf(z)
colormap(jet)
- 4
按“Enter”键。

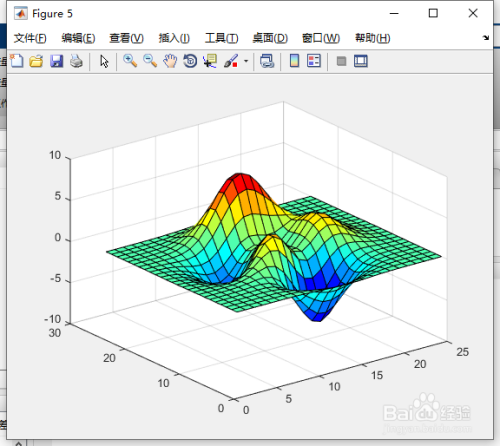

如图2所示。
- 5
概况图（带底纹）
利用基于颜色贴图的光照建立一个概况图。
对于光滑的颜色过渡，利用具有线性强度转变的颜色贴图，如粉红色。
号令行键入：
surfl(z)
colormap(pink)
shading interp
- 6
按“Enter”键。
如图3所示。
- 7
等高线图
等高线函数用于建立具有持续值等高线的画图。
号令行键入：
contour(z,16)
colormap default
- 8
按“Enter”键。
如图4所示。
- 9
震颤图
箭袋函数将二维标的目的量绘制为箭头。
号令行键入：
x = -2:.2:2;
y = -1:.2:1;
[xx,yy] = meshgrid(x,y);
zz = xx.*exp(-xx.^2-yy.^2);
[px,py] = gradient(zz,.2,.2);
quiver(x,y,px,py)
xlim([-2.5 2.5]) % set limits of x axis
- 10
按“Enter”键。
如图5所示。
- 11
经由过程三维卷切片
片函数在平面上显示数据，该平面经由过程体积数据。
号令行键入：
x = -2:.2:2;
y = -2:.25:2;
z = -2:.16:2;
[x,y,z] = meshgrid(x,y,z);
v = x.*exp(-x.^2-y.^2-z.^2);
xslice = [-1.2,.8,2];
yslice = 2;
zslice = [-2,0];
slice(x,y,z,v,xslice,yslice,zslice)
xlabel('x')
ylabel('y')
zlabel('z')

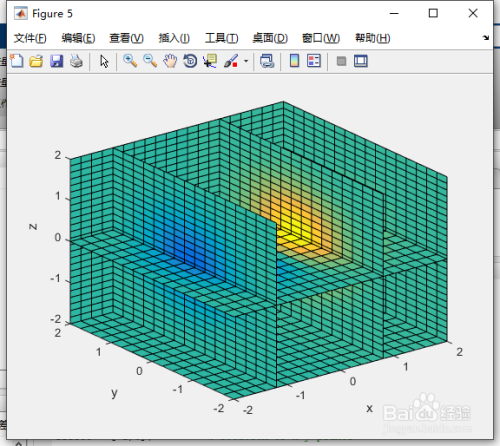

- 12
按“Enter”键。
如图6所示。
