数值模拟Eclipse后处理入门经验

工具/原料

• 电脑
• Eclipse

方式/步骤

1. 1

   第一步：进入【office】——【Result】节制模块。前提前提其他模块都已经设置完毕。


2. 2

   第二步：导入数据。【file】——【Open Case 】——【Summary】。输入数据。


3. 3

   第三步：选择数据类型。【Read all report】——【time】——【yeas】——【laod】——【laod all list】。


4. 4

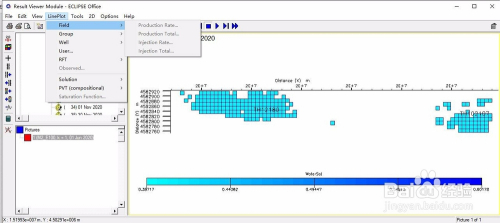

   第四步：可视化处置。【line plot】——【field】。输出参数曲线，采油量、采水量，出产指数等。


5. 5

   第五步：平面2D处置。上方东西栏【2D】——【pick】，右侧导航栏选择平面剖面图。


6. 6

   第六步：3D可视化处置。点击右侧魔方标记，打开3D窗口，如图。



注重事项

• Eclipse运行必需用英文输入
• 参数设置不克不及超出网格限制
