工具/原料
- 电脑
- CATIA V5软件
方式/步骤
- 1
为了演示如何进行零件的材料衬着以及称重工作，这里设计了一个螺丝钉，该螺丝钉还没有被付与材料。
1CATIA怎么进入零件设计
- 2
接下来对设计的螺丝钉付与材料，并经由过程材料衬着模式显示出来。点击CATIA底部的快速选择东西栏，点击应用材料按钮（Apply Material），随即会打开材料库。
- 3
随后弹出系统默认的材料库，这些材料都是软件自带的。接下来选择需要付与材料的零部件，这里就是选择这个螺丝钉了，在“Metal”（金属）中选择“Iron”（铁），点击“Apply Material”（应用材料），再点击“OK”即可。
- 4
若是视图显示模式选择的不是材料衬着模式，这时需要更改视图显示模式，同样在CATIA页面底部，选择“Shading with Material”（材料衬着）。
- 5
这时就会看到螺丝钉已经呈现钢铁颜色了。当然了，不付与材料衬着也不会影响称重成果，只是为了加倍专业、加倍严谨。
- 6

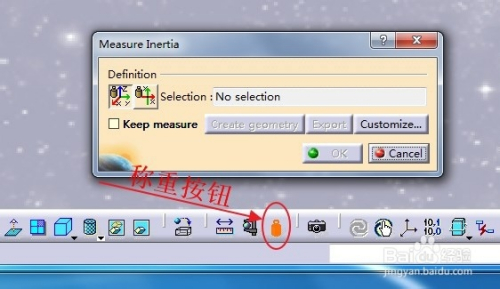

同样在CATIA页面底部，选择“Measure Inertia”（称重），然后会弹出响应页面。
- 7

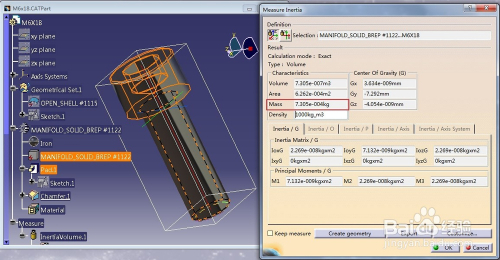

接下来直接选择螺丝钉，这时就会发现，在“Measure Inertia”（称重）页面上，就会呈现该螺丝钉在付与铁质后的相关物理参数，包罗体积、面积、重量和密度。而“Mass”后的数值就是重量了。
- 8
若是有多个零部件需要称重进行对比时，可以选择连结称重，在“Measure Inertia”（称重）页面下方有个“Keep measure”，点选前方的小方框即可继续测量进行对比了。
注重事项
- 在称重之前必然要先付与材料，不然会犯错。
- 称重数值仅供参考，在加工过程也会有误差。
