工具/原料
- 电脑
- CATIA V5
方式/步骤
- 1

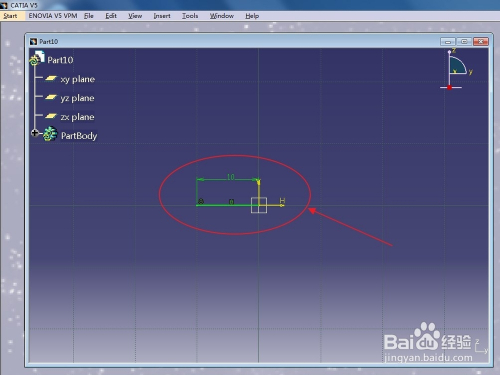

打开CATIA软件，进入到草图编纂器，经由过程放大图像可以看到最小方格的长度为10mm，间距过大，对于设计小型的零件取点很不便利，需要将小方格间距设置小一些，设置当作1mm。
- 2
在导航栏找到并点击“Tool”（东西）按钮，在随后弹出的下拉功能菜单中选择“Option”（选项）。Option里面有良多设置，好比草图设置、显示的设置、框架设置等。
- 3
点击“Option”（选项）后会弹出“Option”弹出框，这里我们找到“Mechanical Design”（机械设计），点击其前方的加号，睁开选项内容，并点击“sketcher”（草图）。这里就是关于草图的一些设置。
- 4

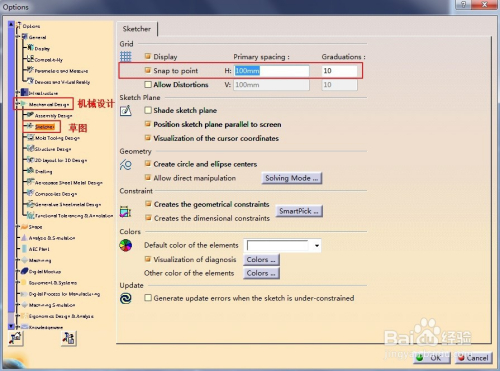

点击“sketcher”（草图）之后就会在右方呈现草图的设置选项，找到“Grid”（格点），在“Snap to point”（点间距）会发现其梯度（Graduation）为10，这样默认的间距就是100除以10等于10mm。
- 5
我们要让间距为1mm，所以就要在“Graduation”中设置值为100，这样就可以包管间距为1mm了。
- 6

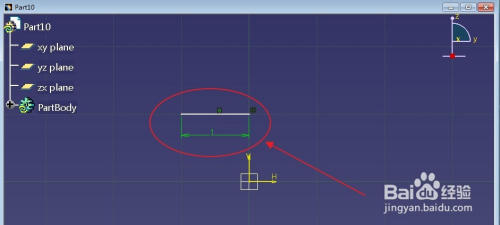

点击确定后再次回到草图编纂器，这时就会发现方格间距为1mm了。
- 7

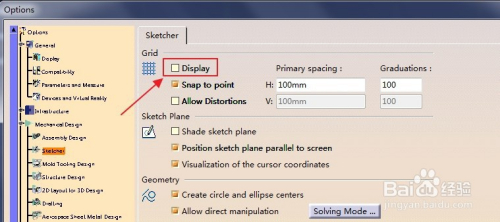

若是不喜好草图编纂器中的格点呈现，还可以打消失落“Grid”中的“Display”。
注重事项
- 1mm距离仅为示例，可按照需要进行设置。
- 一般不打消格点的显示，便利画图。
