CATIA怎么测量体积

1CATIA怎么测量概况积

工具/原料

• 电脑
• CATIA V5软件

方式/步骤

1. 1

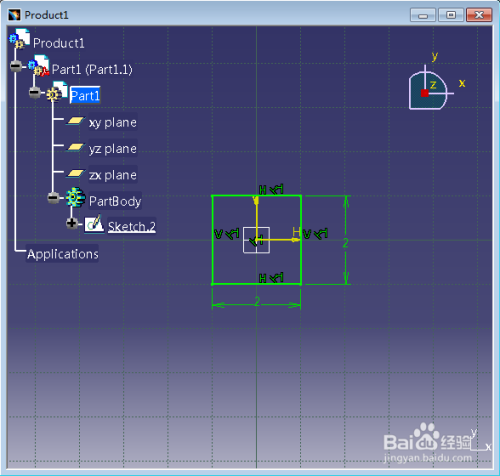

   为了便利起见，我们先打开草图编纂器，并画出一个2mm*2mm的正方形。这样做的目标是便利大师计较和理解。

   1CATIA怎么设置草图中格点距离


2. 2

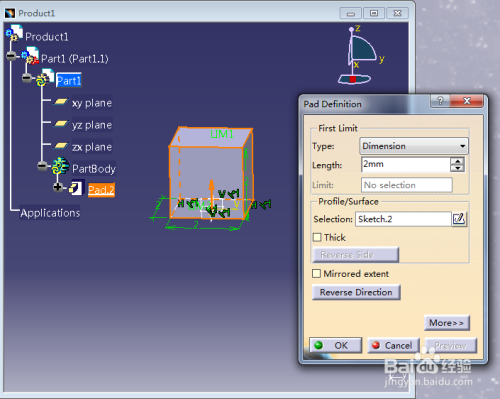

   草图绘制完当作后，退出草图编纂器，点击拉伸东西，并拉伸2mm，这样就可以完当作一个小方体的建造了。


3. 3

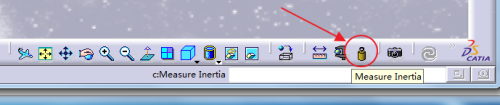

   实体绘制完当作后，接下来进行体积测量，体积测量按钮在CATIA的页面最下方，像秤砣一样，如下图所示，点击一下。


4. 4

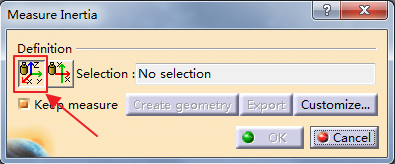

   点击测量按钮之后，会弹出测量页面，选择默认参数即可（默认的测量类型即为体测量，体积测量就是需要体侧量类型）。


5. 5

   接下来就是选择想要进行体测量的零部件了，这里选择小方体。直接在布局图中选中小方体即可。


6. 6

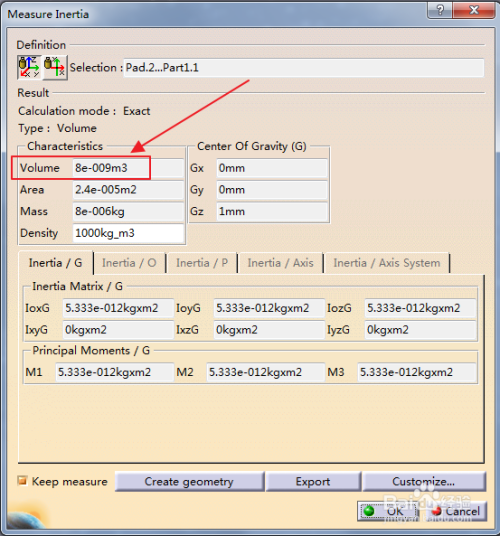

   这样成果就会当即显示在测量页面了，在“Characteristics”（特征）下面的“Volume”（体积）显示的就是小方体的体积了。


7. 7

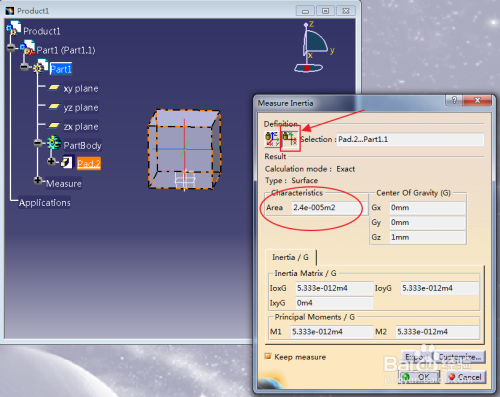

   若是测量类型选择的是面测量类型（如下图），而选择的对象是零部件而不是某个概况，则测量的就是概况积。



注重事项

• 必然要分清晰体侧量类型和面测量类型，以免犯错。
• 多加操练才能熟悉。
