simulink中产生三角波

工具/原料

• 电脑
• simulink

方式/步骤

1. 1

   电脑上打开matlab软件


2. 2

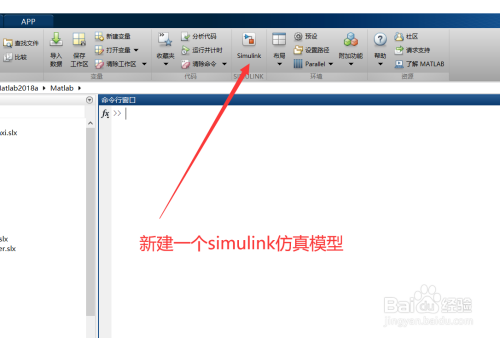

   点击simulink，新建一个simulink仿真模子


3. 3

   这里操纵simulink中的“Repeating Sequence”模块来发生三角波，这里以发生一个[0 1]之间，频率为100Hz的三角波为例，放入模块


4. 4

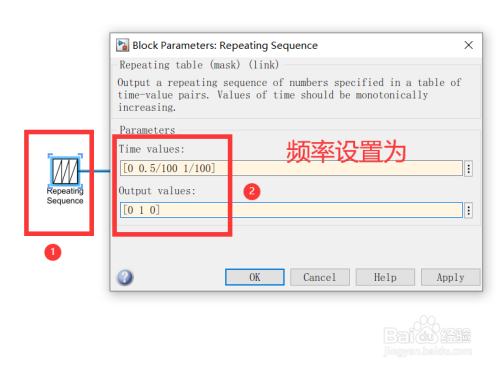

   设置“Repeating Sequence”模块的参数


5. 5

   点击运行今后获得下图所示的成果


6. 6

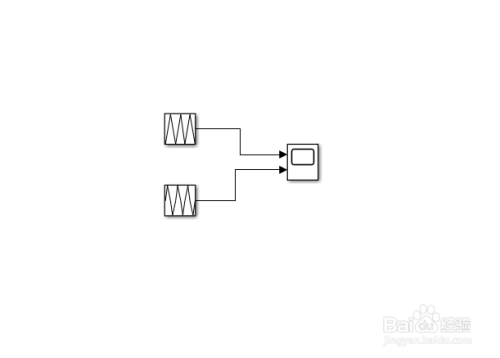

   再发生一个[-1 1]之间，频率为200Hz的三角波为例，模子如下


7. 7

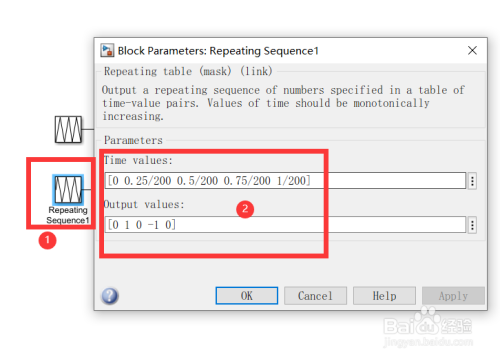

   第二个三角波模块的参数设置如下


8. 8

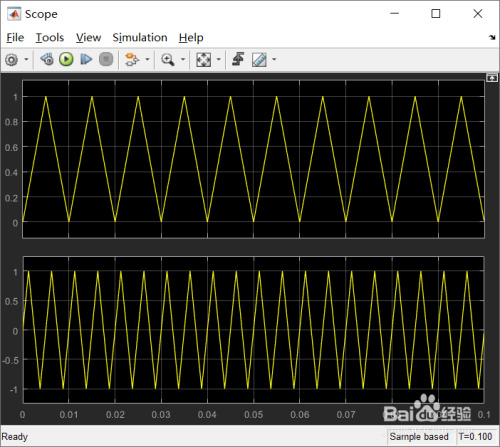

   点击运行今后在示波器中可以看到成果如下图所示



注重事项

• 方式良多，此法可供参考
• 若是喜好请点赞
