SolidWorks怎么快速绘制一个三维箭头

工具/原料

• SolidWorks2016软件
• 电脑

方式/步骤

1. 1

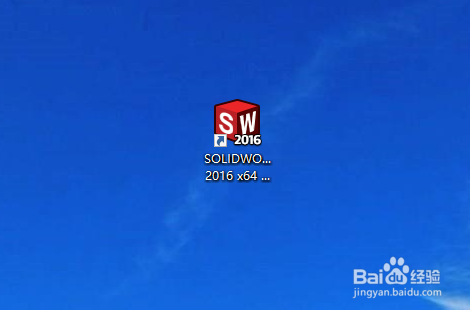

   在桌面上打开SolidWorks2016画图软件。


2. 2

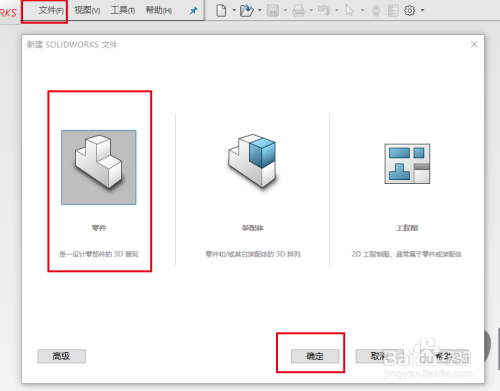

   点文件，找到新建，呈现一个如图所示的窗口，选择零件，然后点确定。


3. 3

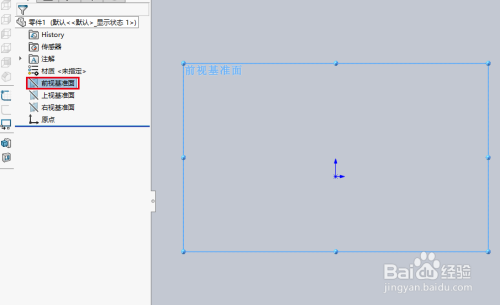

   进入到一个新的零件界面，这时辰选择前视基准面为画图平面。


4. 4

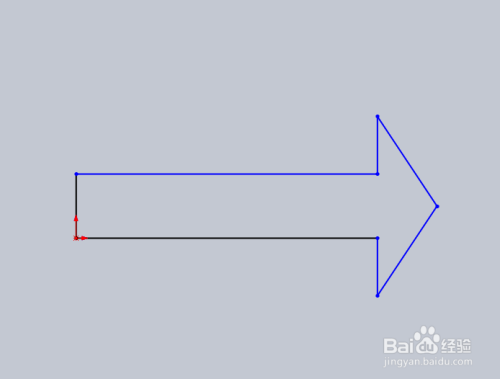

   用草图号令里面的直线，绘制出一个如图所示的箭头草图。


5. 5

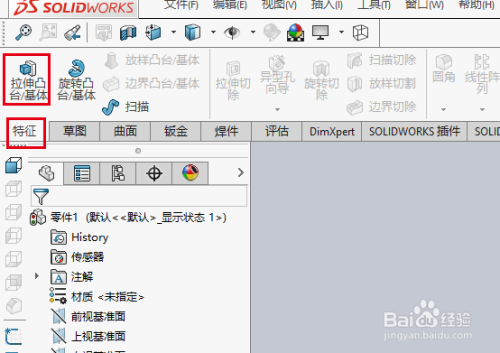

   在菜单栏里面找到特征里面的拉伸凸台/基体号令。


6. 6

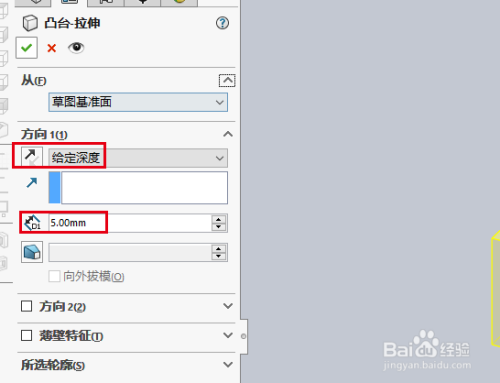

   点拉伸凸台/基体号令，呈现一个如图所示的凸台——拉伸窗口，设置好拉伸的深度参数。


7. 7

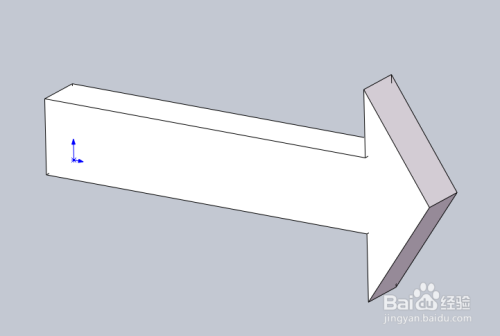

   点确定，这样一个三维箭头就绘制好了，最终的结果如图所示。
