工具/原料
- C4D软件R19版本
- 电脑
方式/步骤
- 1

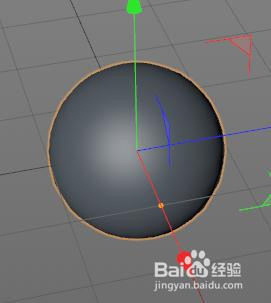

我们在现实建模中经常需要在现有的模子上提取我们需要的样条线，此刻我们以做一块铁环为例来演示一下C4D中如何提取样条线。铁环一般是卵形的，所以首先新建一个球体对象，快捷键C改变为可编纂模式。
- 2

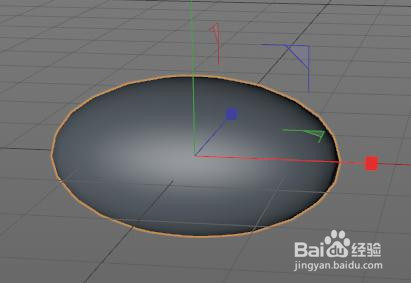

东西栏中锁定X轴，选择缩下班具在透视视图中标的目的内拖动，此时这个球体就酿成了一个卵形状。快捷键F4键切换到正视图中，我们需要最外围的样条曲线，所以要把这条样条曲线提掏出来。
- 3

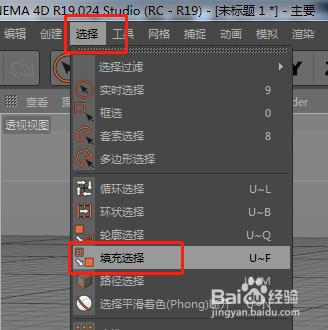

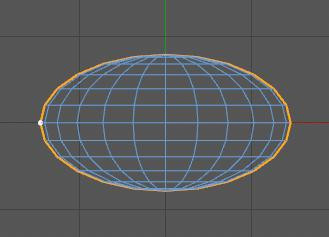

选择“线编纂模式”，菜单栏中依次选择“选择”-“路径选择”选项，在正视图中的外侧点一下选中外围的样条线。在菜单栏中依次选择“网格”-“号令”-“提取样条”选项。
- 4

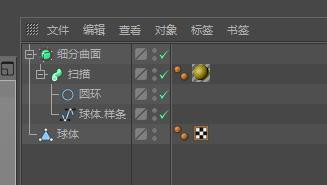

在对象面板中，我们可以看到球体对象就有了一个样条线子集，而这个样条线子集就是我们适才提掏出来的样条。选中样条不放将其从子集的区域拖出来形当作零丁的一个对象。
- 5

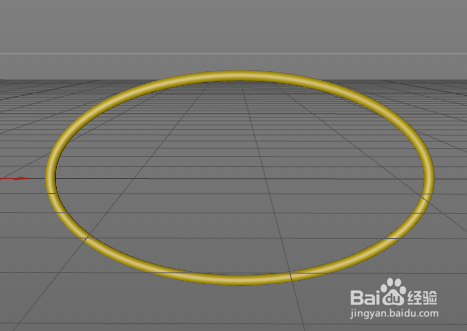

选中样条对象，在透视视图中将其拖沓出来。新建一个扫描对象，再建立一个圆环线样条，圆环的半径设置为40mm。将圆环样条及样条线酿成扫描子集，注重样条线再下方。再添加一个细分曲面，将扫描酿成其子集，这样一个圆环对象就建造完当作了。
总结：
- 1
1、铁环一般是卵形的，所以首先新建一个球体对象，快捷键C改变为可编纂模式。
2、东西栏中锁定X轴，选择缩下班具在透视视图中标的目的内拖动，此时这个球体就酿成了一个卵形状。快捷键F4键切换到正视图中，我们需要最外围的样条曲线，所以要把这条样条曲线提掏出来。
3、选择“线编纂模式”，菜单栏中依次选择“选择”-“路径选择”选项，在正视图中的外侧点一下选中外围的样条线。在菜单栏中依次选择“网格”-“号令”-“提取样条”选项。
4、在对象面板中，我们可以看到球体对象就有了一个样条线子集，而这个样条线子集就是我们适才提掏出来的样条。选中样条不放将其从子集的区域拖出来形当作零丁的一个对象。
5、选中样条对象，在透视视图中将其拖沓出来。新建一个扫描对象，再建立一个圆环线样条，圆环的半径设置为40mm。将圆环样条及样条线酿成扫描子集，注重样条线再下方。再添加一个细分曲面，将扫描酿成其子集，这样一个圆环对象就建造完当作了。
注重事项
- 提掏出来的线是样条线，没有厚度，所以需要用扫描。
- 注重路径选择的用法，还可以选择其他适合的选择方式。
