工具/原料
- 演示版本：solidworks2016
- 电脑
方式/步骤
- 1

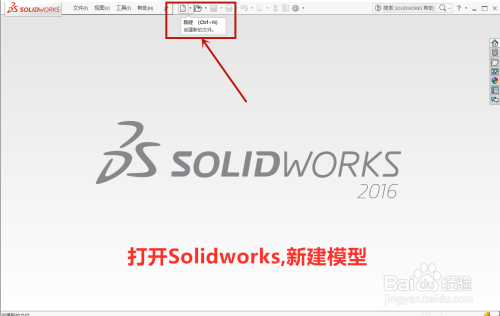

第一步：打开solidworks，新建一个零件，选择好零件模板，点击确定；
- 2

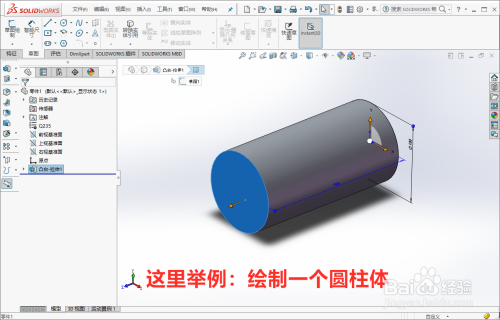

第二步：在这里演示新建了一个圆柱体；
- 3

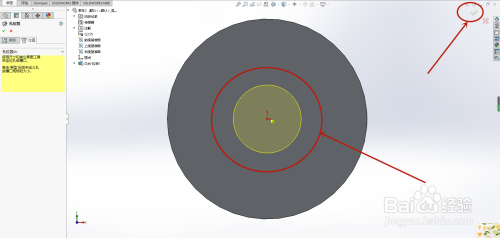

第三步：鼠标左键点击圆柱体端部平面，在弹出的快捷菜单里，点击“正视于”图标，以将需要打孔的平面，瞄准屏幕，便利接下来的打孔；
- 4
第四步：在左侧的特征东西栏里，点击“异性导标的目的孔”按钮；
- 5

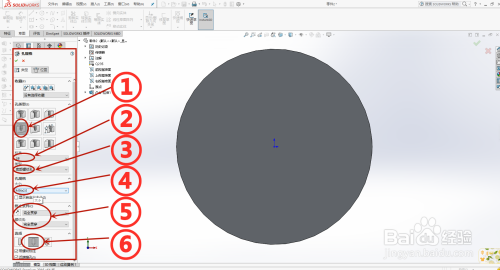

第五步：在进入孔规格的设置后，依次点击设置螺纹孔的各个参数；
- 6

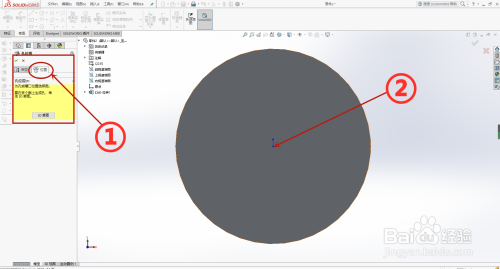

第六步：设置好螺纹孔参数后， 将左侧孔位置下的“类型”切换到“位置”，然后在需要打孔的平面，先点击鼠标左键，再选择需要打孔的位置。
注重：若是不先点击鼠标左键而直接选择位置打孔，则会进入3D打孔，后续点窜孔类型和孔规格，会很是麻烦。
选好孔位置后，点击右上角的“√”以确认；
- 7
这样，螺纹孔就已经打好了。
