如何分析理想转换器模块

工具/原料

• 电脑
• simulink

方式/步骤

1. 1

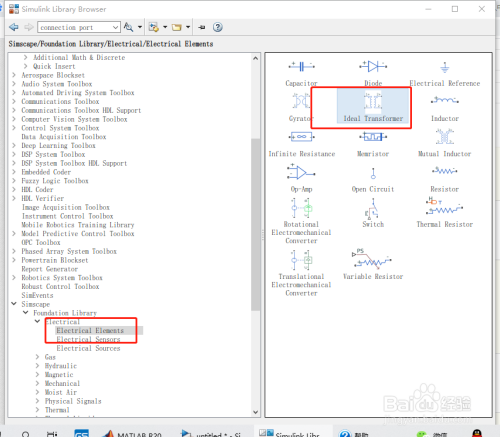

   库：Electrical Elements。

   如下图所示。


2. 2

   抱负变压器组模拟抱负的节电变压器，其描述如下：


3. 3

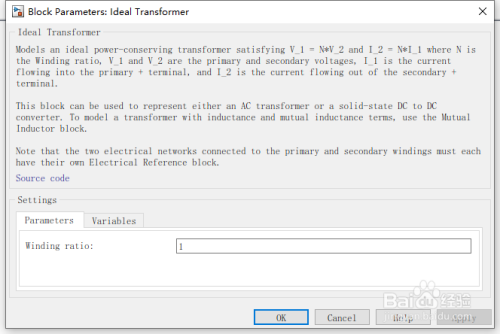

   此中具体信息如下图所示。


4. 4

   此块可用于暗示交流变压器或固态DC-DC转换器。要用电感和互感项对变压器进行建模，请利用互感器块。

   毗连到一次绕组和二次绕组的两个电网必需各有一个各自的电气参考块。

5. 5

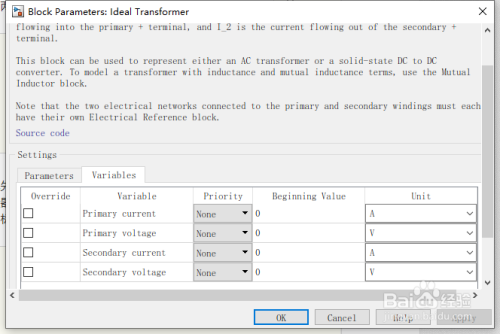

   变量

   要在仿真之前设置块变量的优先级和初始方针值，请利用“块”对话框中的“变量”选项卡（或“块特征查抄器”中的“变量”部门）。有关具体信息，请拜见设置块变量的优先级和初始方针。


6. 6

   参数

   绕组比

   变压器的绕组比，或初级线圈匝数与次级线圈匝数之比。默认值为1。


7. 7

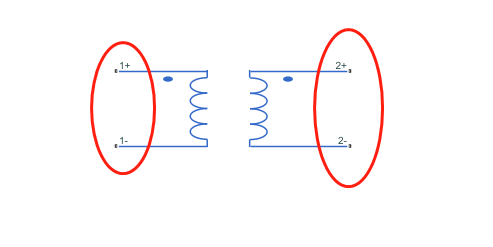

   端口

   该模块有四个电气庇护端口。极性用+和–符号暗示。标有1+和1-的端口毗连到本家儿绕组。二次绕组毗连到2+和2-端口。
