如何分析温度和压力传感器模块

工具/原料

• simulink
• 电脑

方式/步骤

1. 1

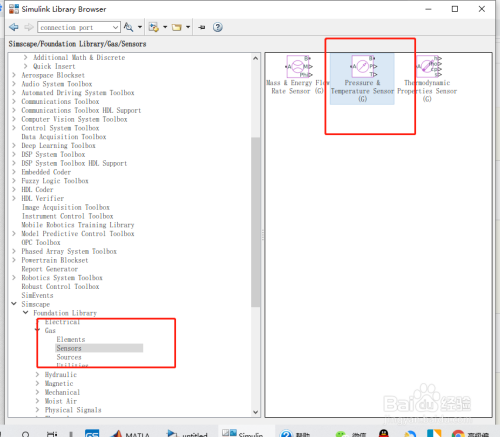

   库：Simscape / Foundation Library / Gas / Sensors。

   如下图所示。


2. 2

   申明

   压力和温度传感器（G）块是测量气体收集中压力和温度的抱负传感器。没有质量或能量流过传感器。

   物理旌旗灯号端口P和T别离陈述传感器上的压差和温差。当端口A处的值大于端口B处的值时，测量值为正值。

   要测量端口A的绝对压力和绝对温度，将端口B毗连到绝对参考（G）块。

   温度测量分歧于压力测量，因为能量流量取决于流动偏向。温度测量值暗示被测节点上游的温度。例如，若是压力和温度传感器（G）的端口A毗连到管道1和管道2之间的节点，而且气体从管道1流标的目的管道2，则端口A处测量的温度就是管道1中气体体积的温度。若是气体随后改变偏向并从管道2流标的目的管道1，则端口A处测得的温度即为管道2中气体体积的温度。若是两个气体体积的温度分歧，当流动偏向改变时，这将表示为测量温度的转变。若是节点处有两条或两条以上的上游流路汇合，则节点处的温度测量值代表基于合流抱负夹杂的加权平均值。

3. 3

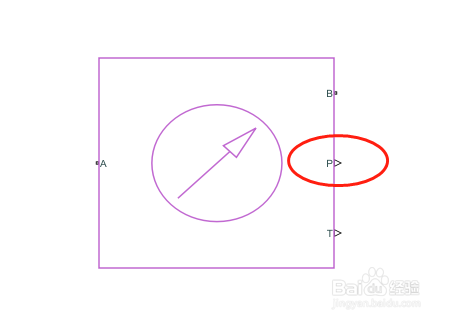

   P-压力测量，Pa

   物理旌旗灯号

   用于压差测量的物理旌旗灯号输出端口。


4. 4

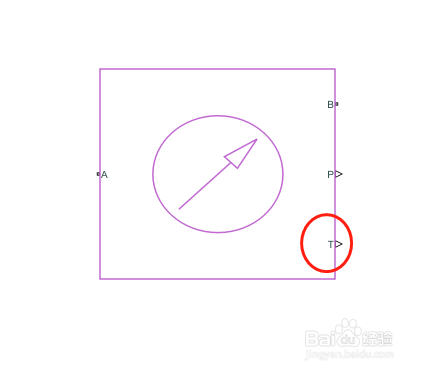

   T-温度测量，K

   物理旌旗灯号

   用于温差测量的物理旌旗灯号输出端口。


5. 5

   A-传感器进口

   气体

   自然气储油口。当端口A处的值大于端口B处的值时，测量值为正值。


6. 6

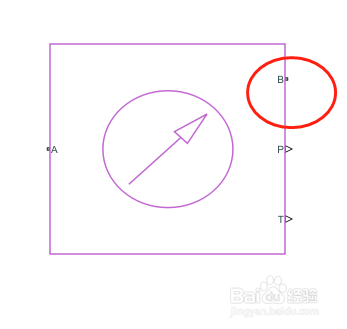

   B-传感器出口

   气体

   自然气储油口。当端口A处的值大于端口B处的值时，测量值为正值。
