如何分析平动式机械转换器模块

工具/原料

• 电脑
• simulink

方式/步骤

1. 1

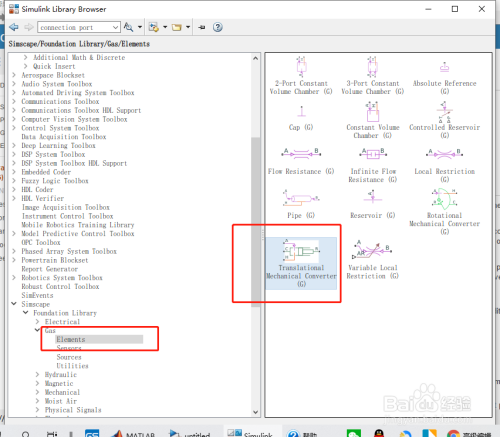

   库：

   Simscape / Foundation Library / Gas / Elements

   如下图所示。


2. 2

   申明

   平念头械转换器（G）模块模拟气体收集和机械平动收集之间的接口。块体将气体压力转换为机械力，反之亦然。它可以作为线性驱动器的积木。

   转换器含有可变体积的气体。压力和温度随气体体积的压缩性和热容量而转变。若是机械偏向设置为正，则气体体积的增添会导致端口R相对于端口C的正位移。若是机械偏向设置为负值，则气体体积的增添会导致端口R相对于端口C的负位移。

   端口A是与转换器进口相关的气体保留端口。端口H是与转换器内气体温度相关的保温端口。端口R和C别离是与移动接口和变流器外壳相关的机械平动守恒端口。

3. 3

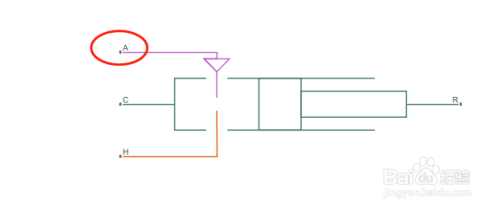

   A-变矩器进口

   与转换器进口相关的气体保留端口。


4. 4

   H-转换器内部温度

   与转换器内气体温度相关的保温端口。


5. 5

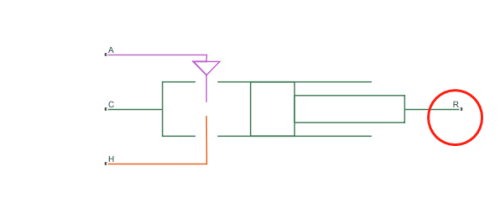

   R-杆

   与移动界面相联系关系的机械平移守恒端口。


6. 6

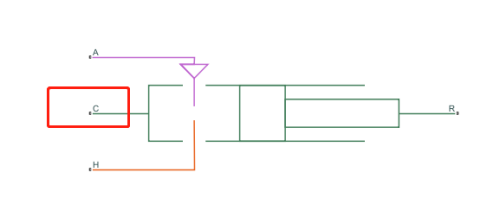

   C-外壳

   与变流器外壳相关的机械平移庇护端口。


7. 7

   机械偏向-选择转换器偏向

   正（默认）|负

   选择转化器相对于转化器气体体积的相对偏向：

   正-气体体积的增添导致端口R相对于端口C正位移。

   气体体积的负增加导致R口相对于C口的负位移。
