工具/原料
- 电脑
- simulink
方式/步骤
- 1

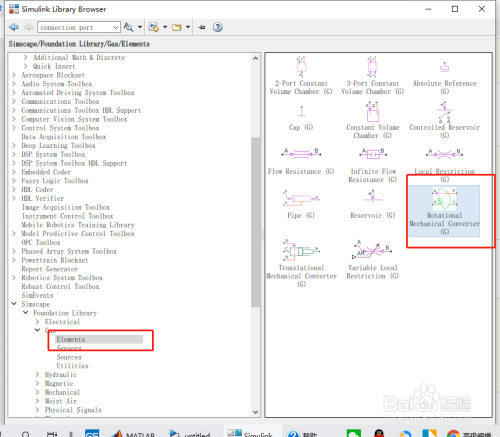

库：
Simscape / Foundation Library / Gas / Elements
如下图所示。
- 2
申明
扭转机械转换器（G）模块模拟气体收集和机械扭转收集之间的接口。缸体将气压转换为机械扭矩，反之亦然。它可以作为扭转驱动器的积木。
转换器含有可变体积的气体。压力和温度随气体体积的压缩性和热容量而转变。若是机械偏向设置为正，则气体体积的增添会导致端口R相对于端口C正扭转。若是机械偏向设置为负值，则气体体积的增添会导致端口R相对于端口C负扭转。
端口A是与转换器进口相关的气体保留端口。端口H是与转换器内气体温度相关的保温端口。端口R和C别离是与移动接口和变流器外壳相关的机械扭转保守端口。
- 3

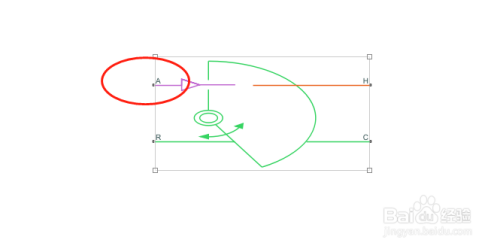

A-变矩器进口
与转换器进口相关的气体保留端口。
- 4

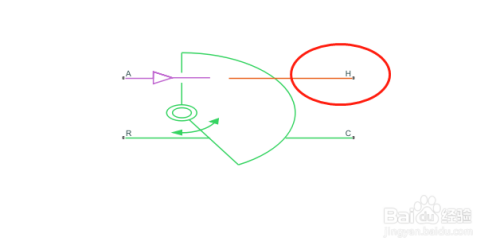

H-转换器内部温度
与转换器内气体温度相关的保温端口。
- 5

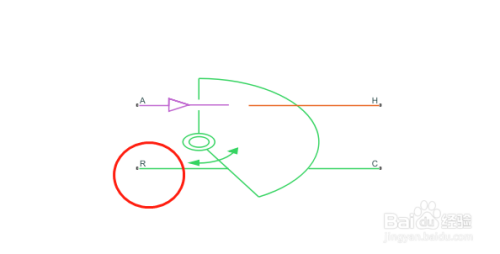

R-杆
与移动界面相联系关系的机械扭转保留端口。
- 6

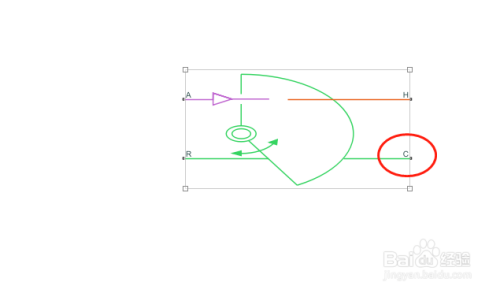

C-外壳
与转换器外壳相关的机械扭转庇护端口。
- 7

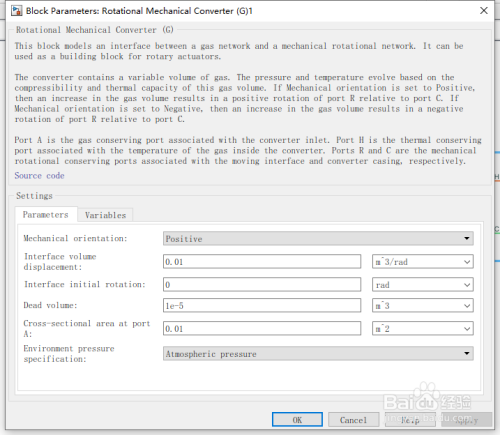

机械偏向-选择转换器偏向
正（默认）|负
按照转炉煤气量选择移动界面的对齐体例：
正-气体体积的增添导致端口R相对于端口C正扭转。
负-气体体积的增添导致端口R相对于端口C负扭转。
界面体积置换-每单元扭转的置换气体体积
0.01 m^3/rad（默认值）
移动界面每单元扭转的置换气量。
界面初始扭转-模拟起头时端口R相对于端口C的扭转偏移
0米（默认）
在模拟起头时，端口R相对于端口C的扭转偏移。值0对应于初始气体体积等于死体积。
依靠关系
若是机械偏向为正，则参数值必需大于或等于0。
若是“机械偏向”为负，则参数值必需小于或等于0。
死体积-界面扭转为0时的气体体积
1e-5 m^3（默认）
界面扭转为0时的气体体积。
