proe5如何快速的绘制c型轮廓图形

工具/原料

• proe5
• win10电脑

方式/步骤

1. 1

   首先我们双击桌面上的proe5的快捷体例打开proe5。


2. 2

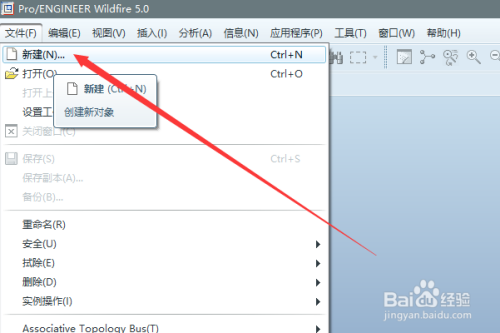

   打开proe软件后，在菜单栏依次选择文件 -> 新建。


3. 3

   弹出新建窗口后不做点窜，利用默认设置，直接点击确认按钮。


4. 4

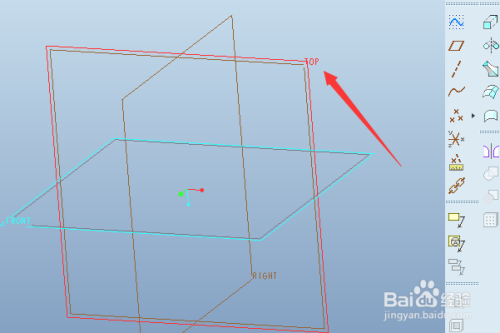

   确认新建零件后，在proe画图区有三个平面可供选择，我们选择top面作为画图面，并进入proe5的草绘模式，进入草绘模式方式参考下方经验。

   2proe5.0怎么进入草绘模式？


5. 5

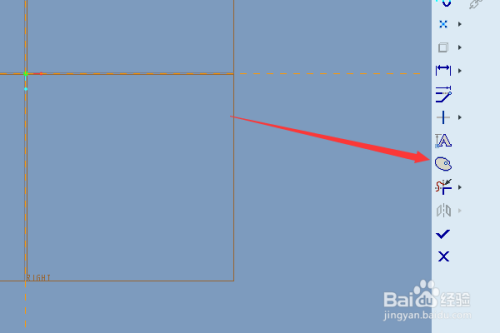

   进入草绘模式后，在右侧的东西栏中找到并点击调色板。


6. 6

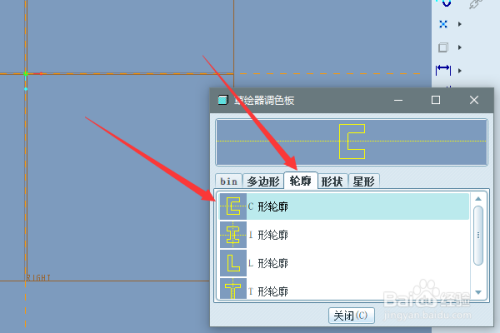

   弹出草绘器调色板后，在轮廓选项中找到C型轮廓。


7. 7

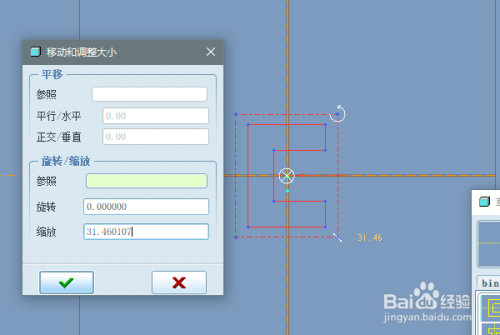

   拖动草绘器调色板中的C型轮廓至画图区，然后依据需要设置C型轮廓的放置位置、尺寸比例以及扭转角度。



注重事项

• 拖动草绘器调色板中的C型轮廓至画图区时鼠标不要松开。
