proe5.0视频教程之钣金和实体拉伸切口特征对比

1proe5.0钣金拉伸暗语的特征建立方式

工具/原料

• proe5.0软件
• 钣金模子

方式/步骤1 建立钣金拉伸暗语

1. 1

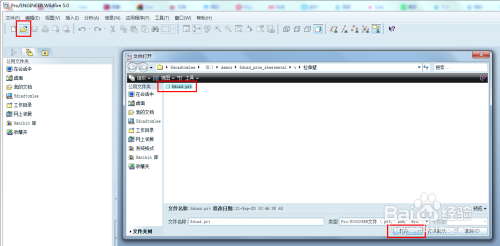

   打开已有的钣金模子


2. 2

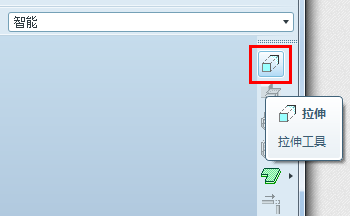

   点击图标，启动拉伸特征的建立。


3. 3

   界说草绘平面有两种方式

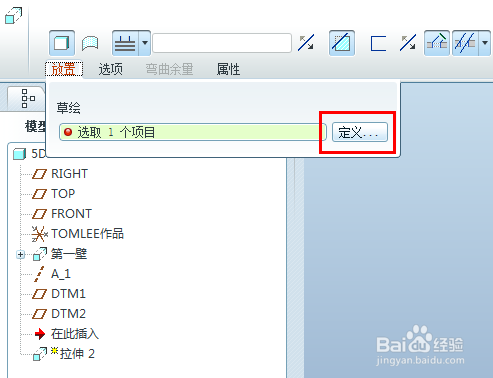

   一、参考——界说

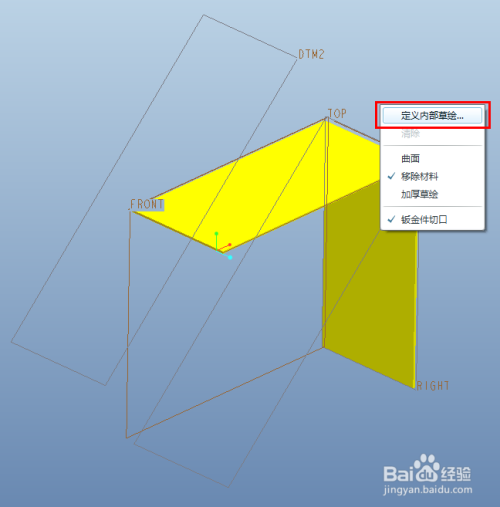

   二、按住鼠标右键，快捷菜单中选“界说内部草绘...”


4. 4

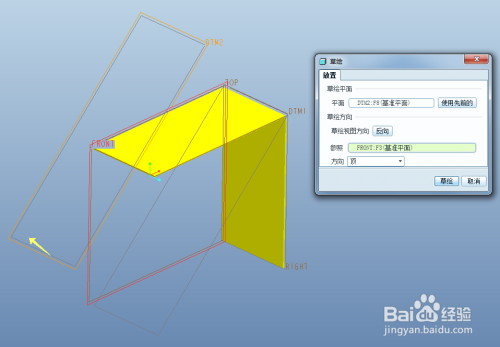

   选择一个平面作为草绘平面，这个平面的法标的目的就是您要建立暗语的偏向。这个例子中我们选择DTM2基准平面来作为草绘平面，接管其余默认选项，点击草绘进入草绘情况。


5. 5

   选择基准或者鸿沟几何作为参考


6. 6

   绘制草绘几何图元，拉伸暗语的草绘建议采用封锁轮廓。


7. 7

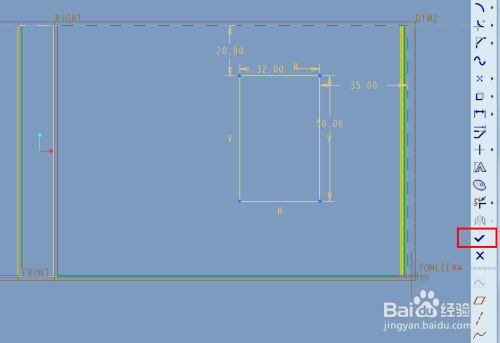

   点窜尺寸，知足本身的设计需要，双击尺寸即可点窜数值，回车确认。


8. 8

   打勾完当作草绘


9. 9

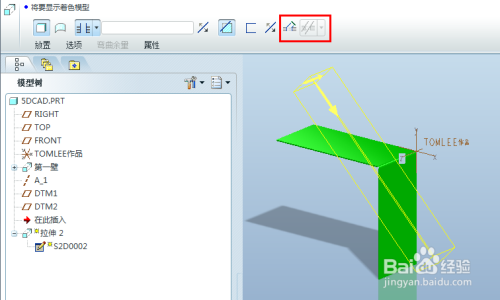

   A、接管默认利用钣金拉伸暗语选项，完当作特征建立。


10. 10

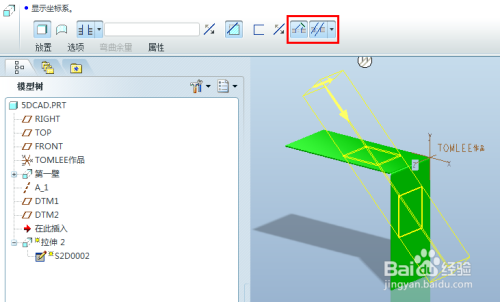

    B、去除利用钣金拉伸暗语选项，改为实体拉伸暗语，完当作特征建立。

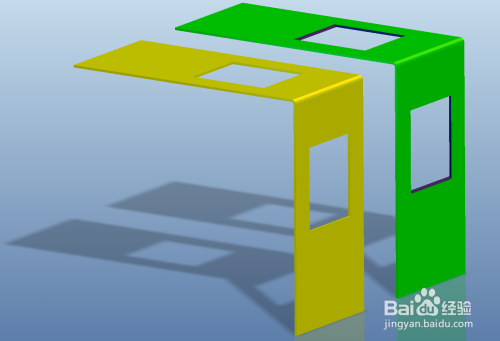

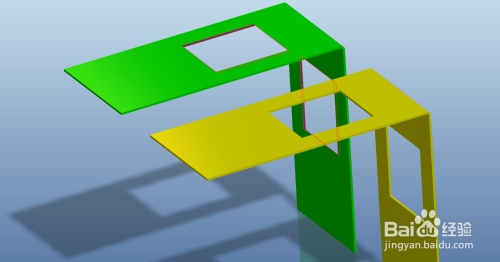

    对比不雅察A和B两种分歧暗语的分歧成果：

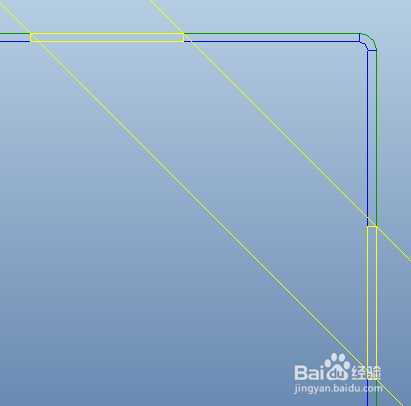

    实体拉伸暗语法标的目的于草绘平面

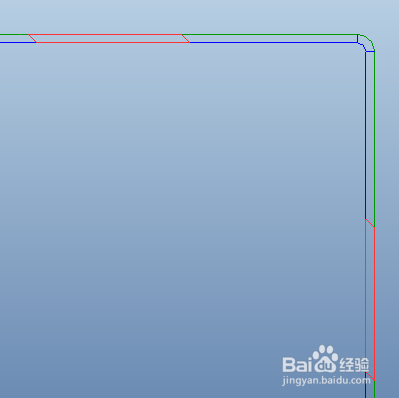

    钣金拉伸暗语法标的目的于钣金壁



注重事项

• 实体拉伸暗语法标的目的于草绘平面
• 钣金拉伸暗语法标的目的于钣金壁
