工具/原料
- proe软件
- 三维模子
方式/步骤
- 1

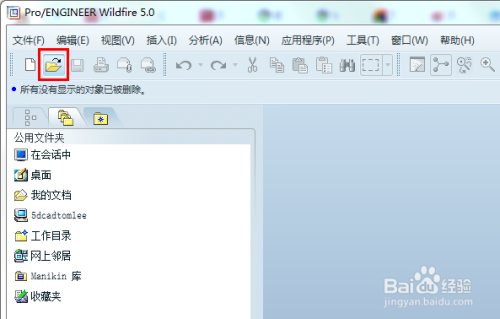

点击图标，启动打开文件。
- 2

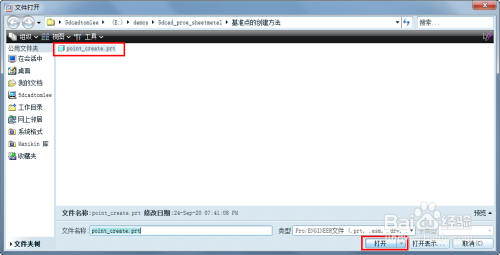

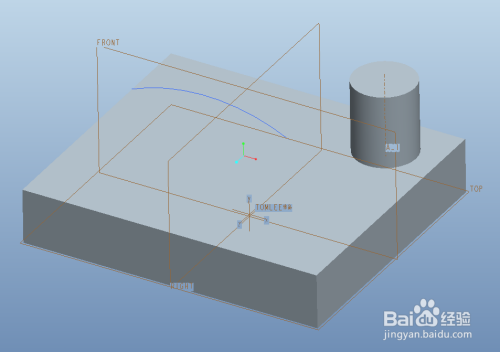

找到模子，点击打开。
- 3

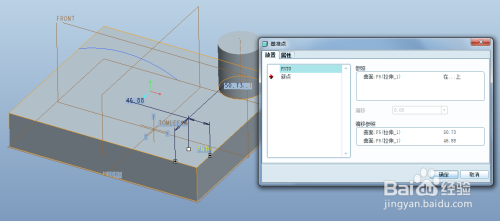

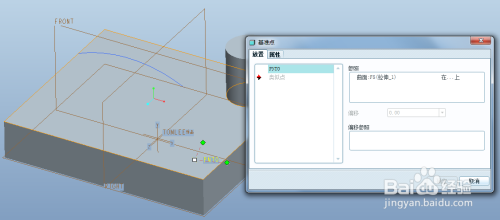

选择实体平板上概况，点在面上，然后再鼠标左键拖动绿色点捕获参考（边或者平面都可以），线性尺寸定位约束点。
- 4

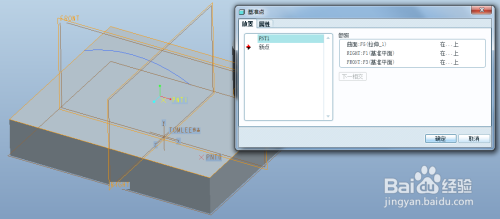

选择实体平板上概况，ctrl键+鼠标左键多选两个基准平面，三个面订交获得一个基准点。
- 5

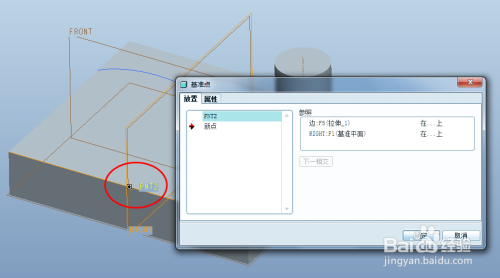

选择实体鸿沟，ctrl键+鼠标左键多选一个基准平面，一条边+一个基准平面，订交获得一个基准点。
- 6
鼠标接近实体定点，极点蓝色加亮显示，鼠标点击极点即可建立位于极点的基准点。
- 7

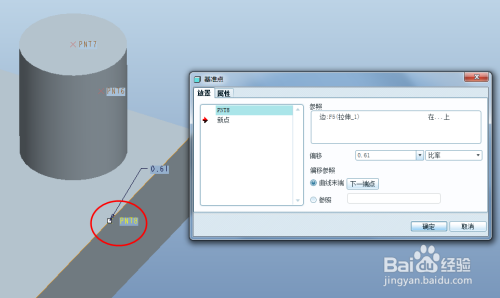

选择实体鸿沟鼠标左键点击，默认放下一个比率放置的点，把边看做1，0.25暗示点在这条边以黑色标识的肇端端点计较，整条边长的1/4处。
- 8

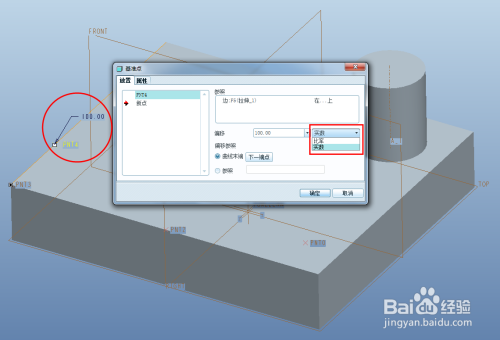

选择实体鸿沟鼠标左键点击，默认放下一个比率放置的点，将偏移类型从比率切换为实数，100的数值暗示该点距离肇端端点100的距离。
- 9

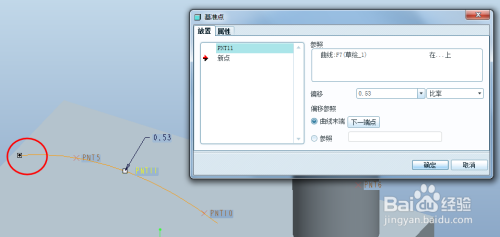

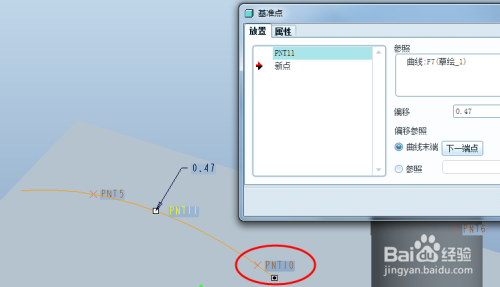

选择曲线，默认也是比率放置点，也可以切换偏移类型为实数，跟选择实体鸿沟不异的基准点建立体例。
- 10

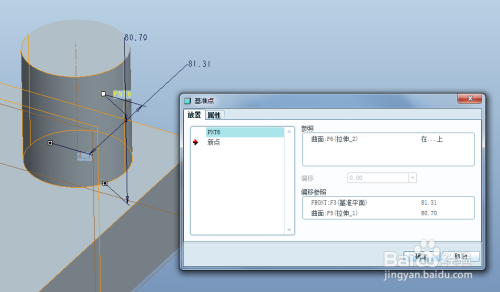

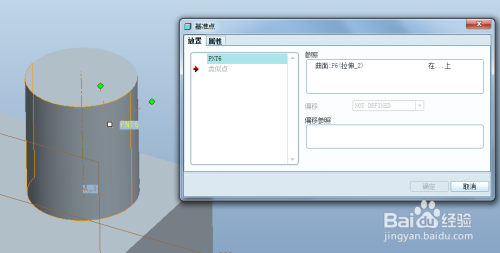

选择圆柱面放下点，再拖动两个绿点到基准或者实体几何捕获参考， 显示线性尺寸约束点的位置。
- 11

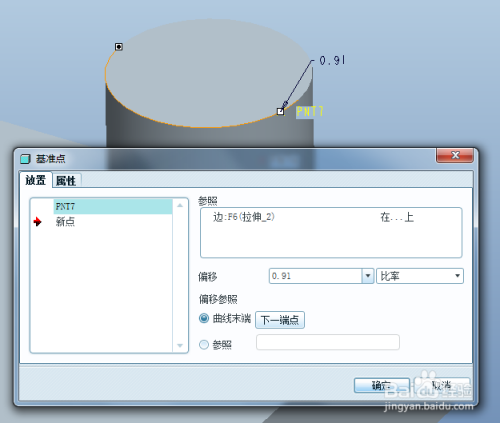

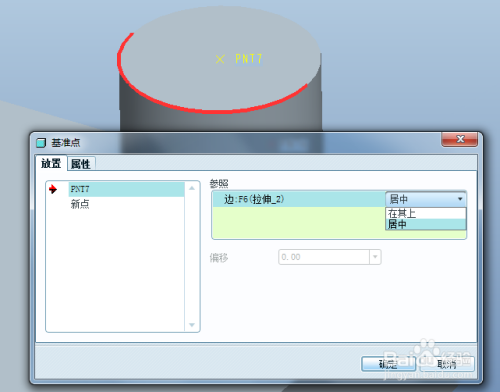

选择圆弧鸿沟，默认是比率放置点，参考对话框中将“在其上”切换为“居中”，这样就建立了圆心点。
- 12

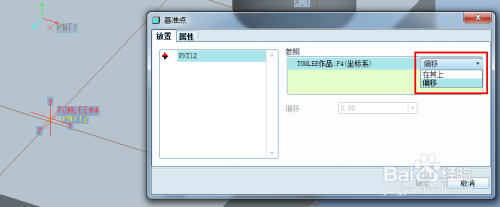

选择坐标系，直接在坐标系上建立一个点。
还可以在参照中切换为偏移，然后按住ctrl键+鼠标左键选择平面、鸿沟或者坐标系轴等作为偏移参考。
- 13

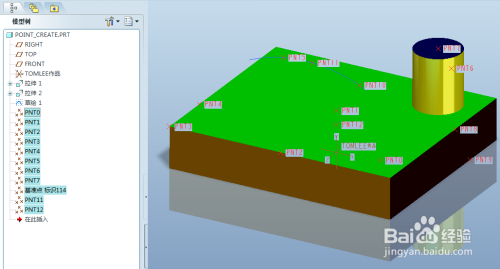

基准点东西，可以一个特征建立多个点。

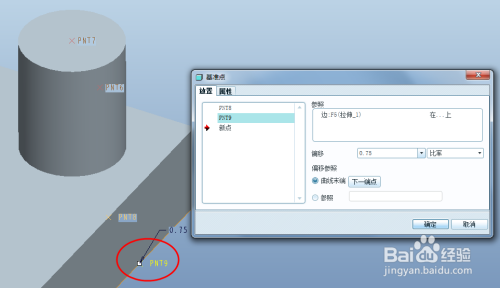

例如：选择实体上概况鸿沟，建立一个比率放置点。
不点确定，再继续鼠标点击实体下概况的鸿沟，再建立一个比率放置点。

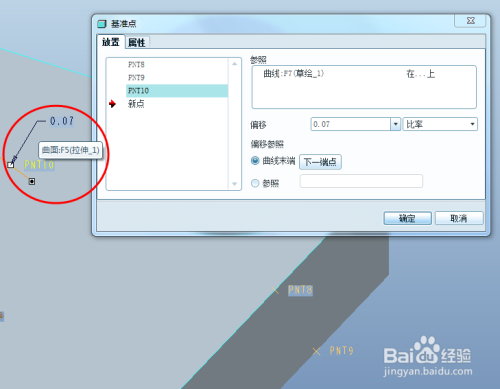

可以继续再选择曲线，这样就建立了第三个点，比率放置的体例建立基准点在曲线上。
- 14
点在线上可以在对话框中利用“下一端点”按钮来切换肇端端点。
- 15

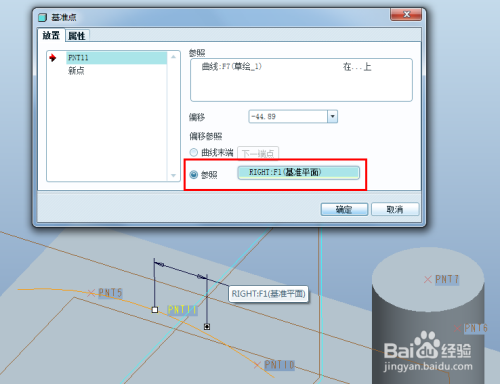

点在线上可以在对话框中利用参照来选择平面或者基准平面来尺寸定位点。
注重事项
- 基准点特征一次可以建立多个点。
- 在拉伸等特征建立过程中，若是需要，随时可以启动点的建立来辅助完当作当前特征的建立。
