Creo7.0钣金件中实体主体和钣金主体的对比说明

工具/原料

• creo7.0软件

方式/步骤

1. 1

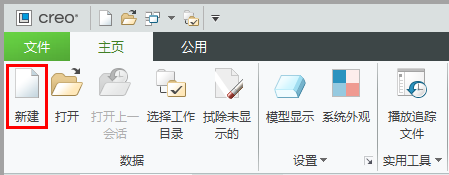

   新建文件，建立钣金零件。


2. 2

   默认发生一个空白钣金本家儿体。


3. 3

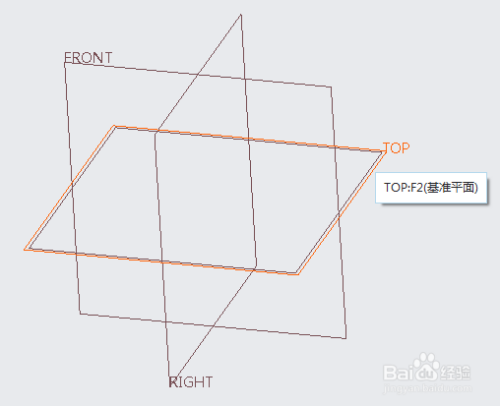

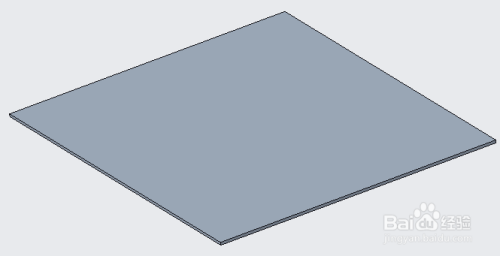

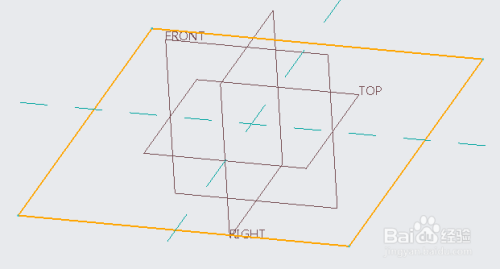

   点击图标建立一个平整壁，选择top基准平面作为草绘平面，绘制一个矩形，完当作特征建立。


4. 4

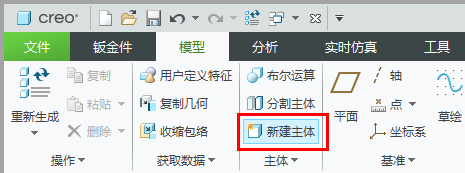

   切换到模子选项卡，可以新建本家儿体，界说本家儿体名称。


5. 5

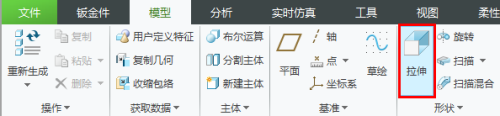

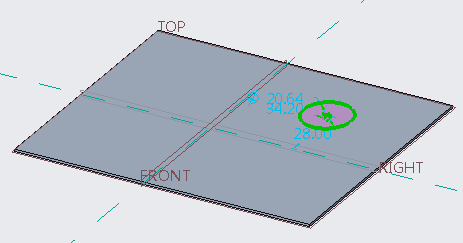

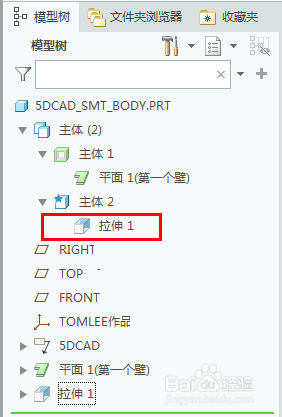

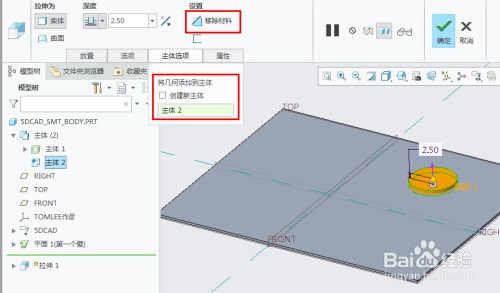

   建立拉伸特征，选择top基准平面作为草绘平面，画一个圆形。去除默认“移除材料”的选择，本家儿体选项，选择将几何添加到本家儿体2（本家儿体1是钣金本家儿体，不会实体特征添加）。


6. 6

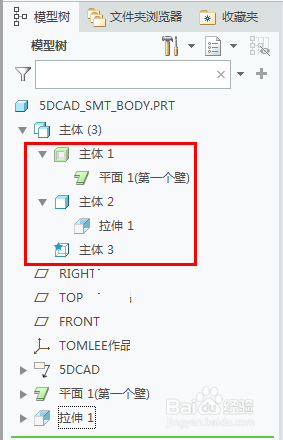

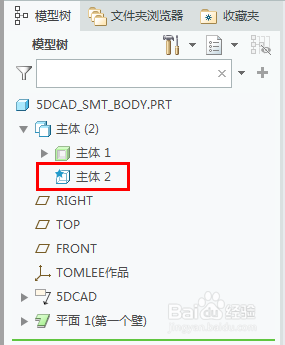

   还可以继续新建本家儿体，对比模子树，可以发现，新建的本家儿体仍是实体本家儿体，只是空白本家儿体还没插手实体特征罢了。只有第一个本家儿体是钣金本家儿体，图标是一个绿色空心方框，实体本家儿体是个实心方框，从图标上我们就可以区分钣金本家儿体和实体本家儿体。所以Creo7.0的钣金件只撑持一个钣金本家儿体，而实体本家儿体则可以有多个。



注重事项

• creo7.0版本才有多本家儿体的设计情况。
• creo7.0钣金零件撑持一个钣金本家儿体和多个实体本家儿体。
