工具/原料
- proe软件
方式/步骤
- 1
新建文件
- 2

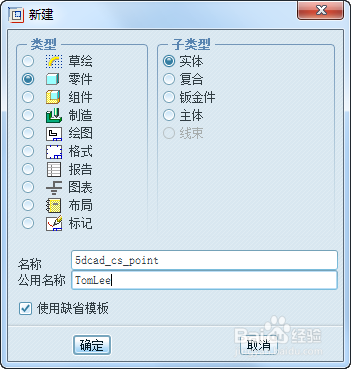

建立一个实体零件
- 3

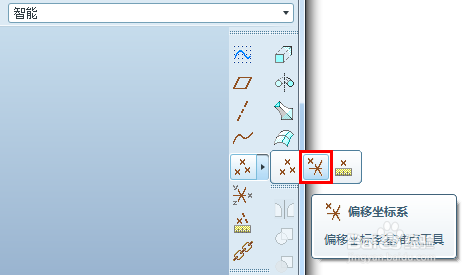

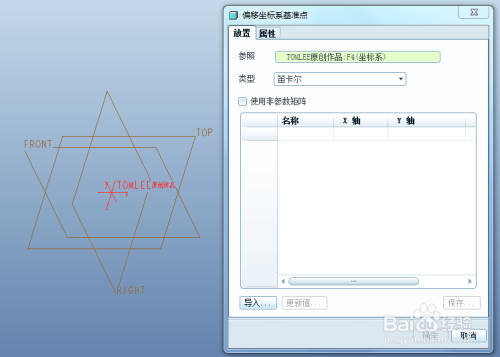

点击图标，启动偏移坐标系建立基准点。
- 4

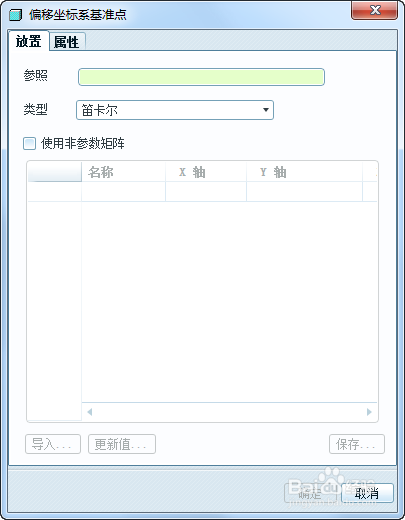

选择坐标系
- 5

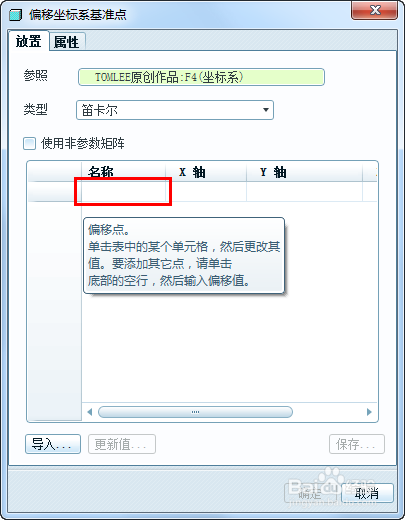

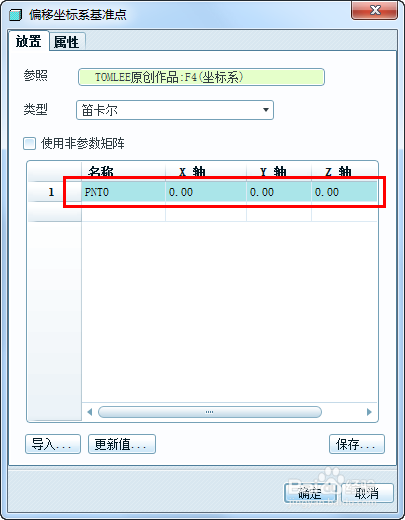

鼠标左键点击名称栏面前目今的空白格，即刻发生一个新的点。
- 6
直接点窜名称和每个轴的偏移距离数值
- 7
如斯反复操作，可以获得多个点。
- 8

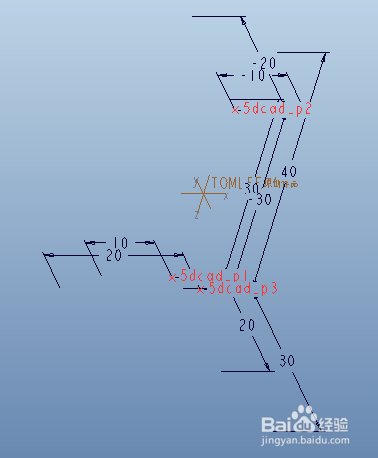

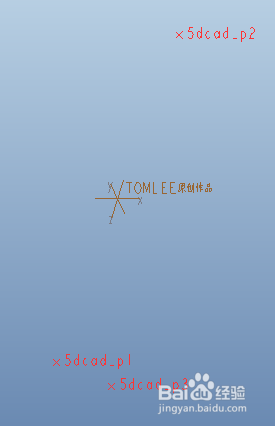

点击确定，建立偏移坐标系的基准点。
- 9

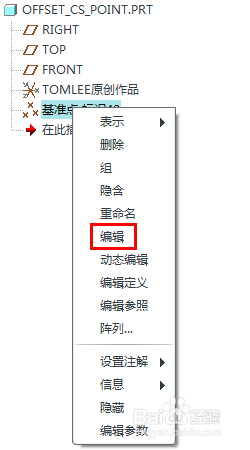

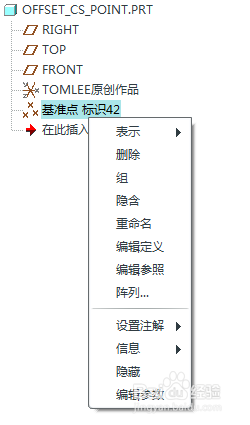

勾选“利用非参数矩阵”，建立的点将没有尺寸参数，无法直接编纂尺寸，模子树上选择点特征，右键没有“编纂”指令。
- 10
可以重界说点特征，去除“利用非参数矩阵”的勾选，参数矩阵点可以直接经由过程尺寸编纂点。
- 11

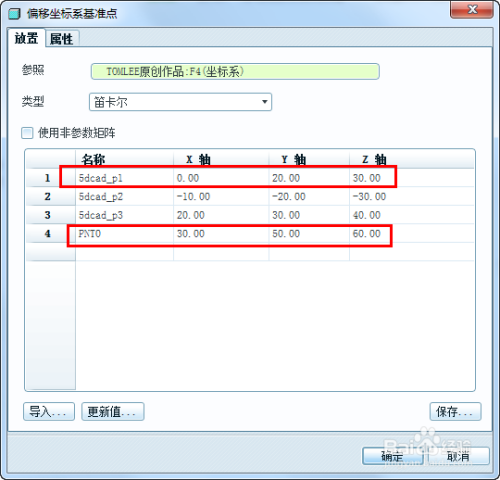

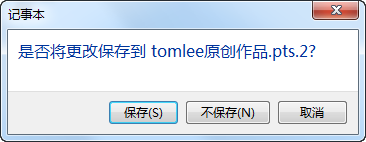

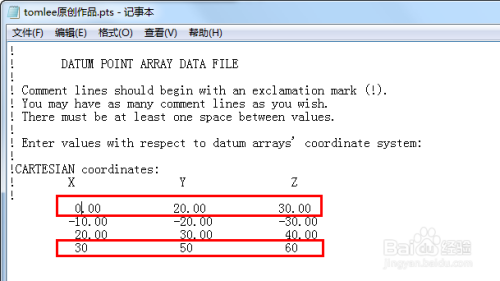

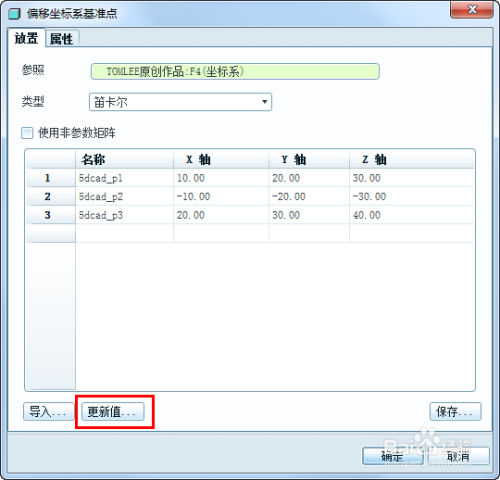

点击 “更新值...”，可以启动文本编纂器，在文本编纂器中可以点窜点尺寸或者新增点。封闭文本编纂器，点击保留，所有编纂顿时更新到对话框中。
- 12

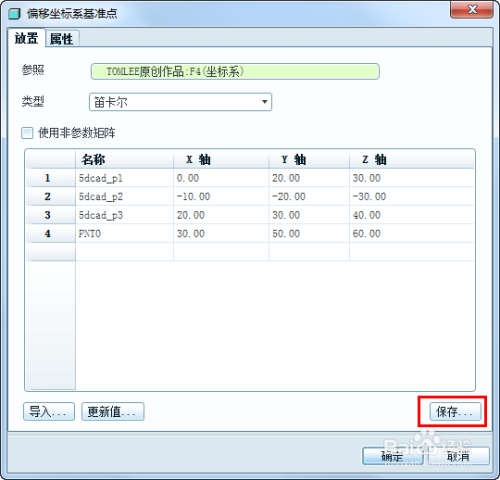

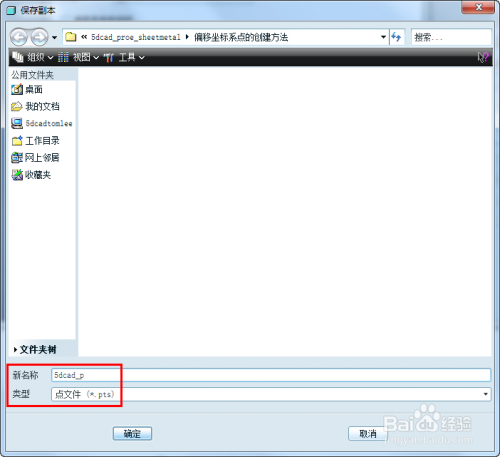

点击保留可以将表格中的点数据存储为一个pts后缀的点文件。
- 13

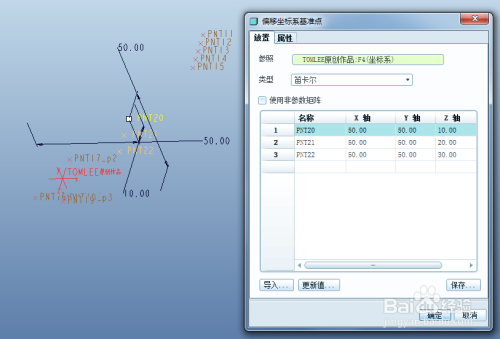

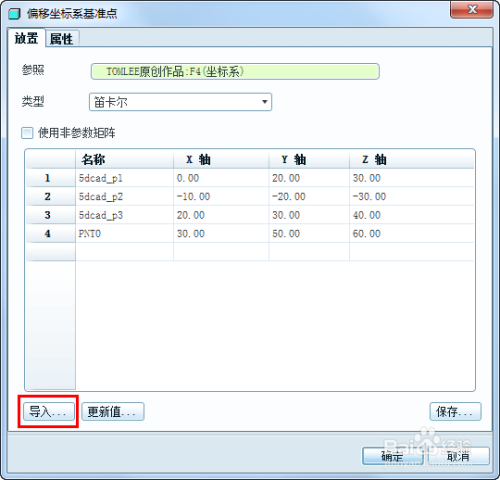

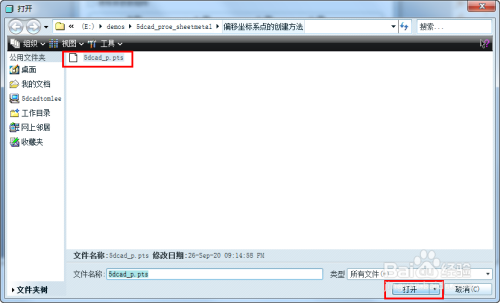

点击“导入...”可以导入现有的点文件。
- 14
导入不会笼盖之前的点数据，会保留原数据的根本上增添点文件中的点数据。
- 15

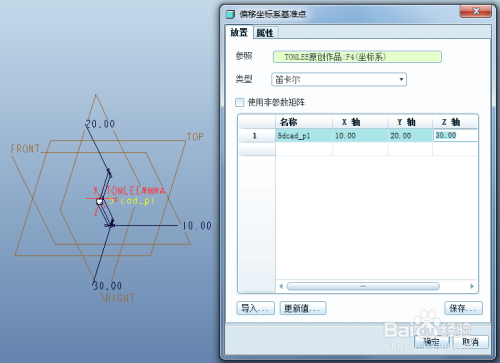

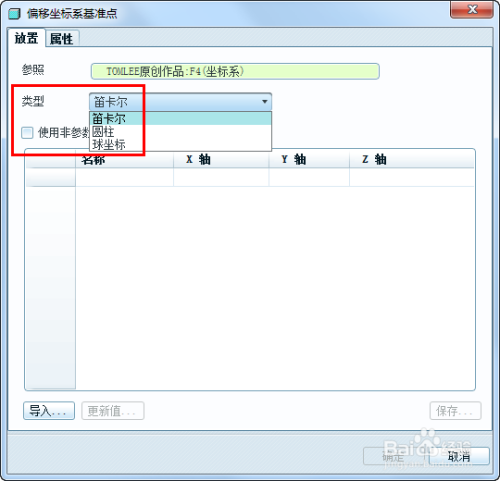

坐标系类型可以在“笛卡尔”、“圆柱”和“球坐标之间切换”
注重事项
- 若是有现当作的点数据文件，偏移坐标系建立基准点长短常快速便捷的体例。
- 注重坐标系类型选择，每种类型，尺寸的界说体例分歧。
- 一次可以建立一个阵列组的基准点。
