工具/原料
- proe软件
- 工程图文件
方式/步骤 设置装备摆设ProE画图选项
- 1

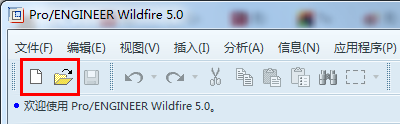

首先新建或打开一个画图文件
- 2

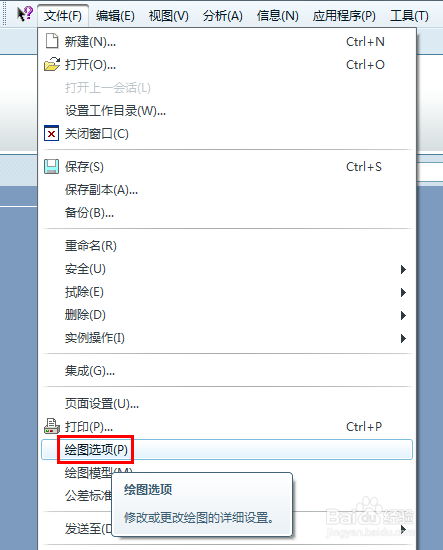

画图选项设置进口：
文件——画图选项
- 3

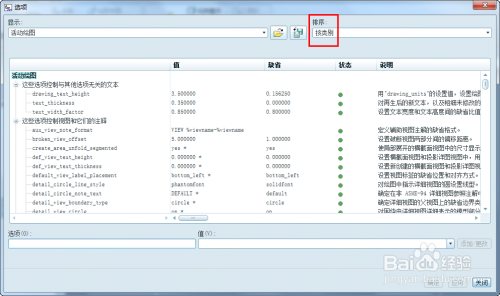

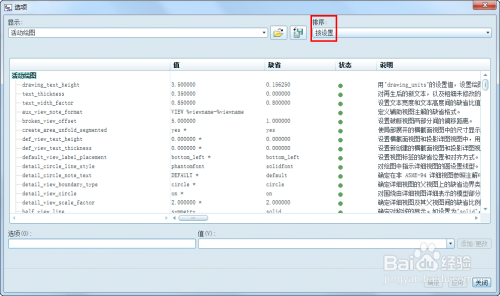

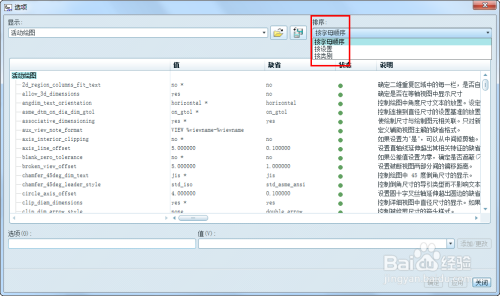

有字母、类别和设置三种分歧体例的排序显示，可以按照本身环境选择排序来便利查找。
- 4

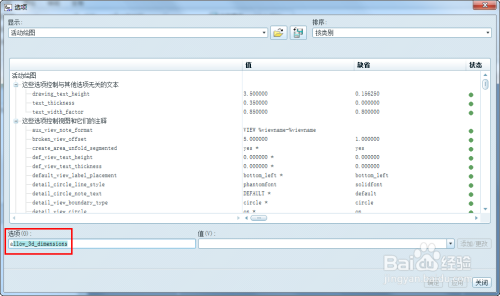

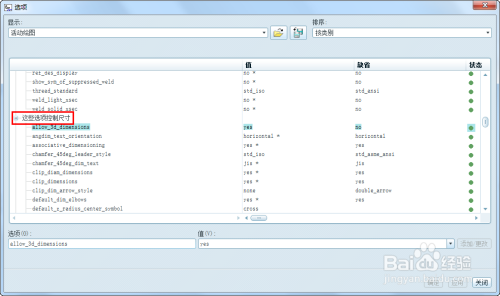

同样有主动跟踪输入字母的显示功能，可是这里建议大师利用类别排序去查找，点窜设置更为便利。例如我要找尺寸相关，这个大类下的全数选项都在一路了。
- 5

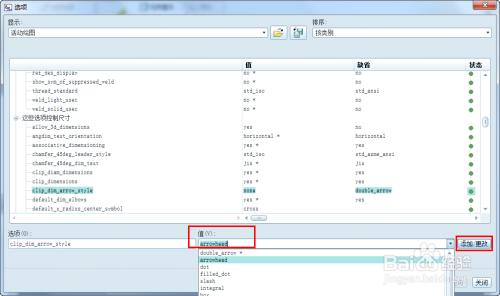

点窜值（星号代表默认值），然后点击添加/更改，选项值就实时更新了。
- 6

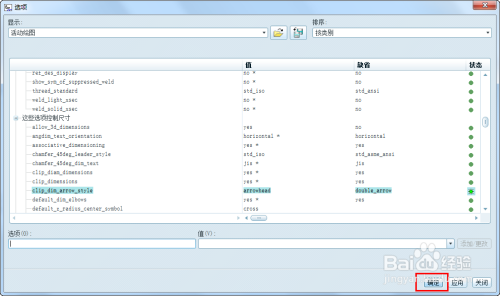

最后点击确定就将设置增添到当前工程图文件了。
- 7

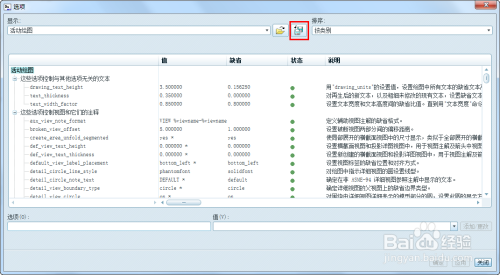

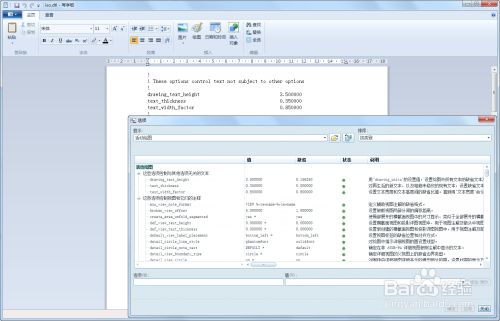

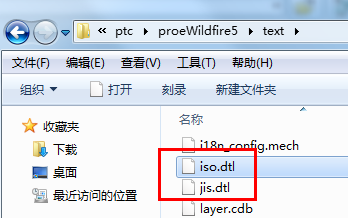

也可以点击保留，保留为dtl后缀的画图选项设置文件，将来可以导入利用。
- 8
若是是但愿今后持久利用，建议将这个画图选项增添到工程图模板。

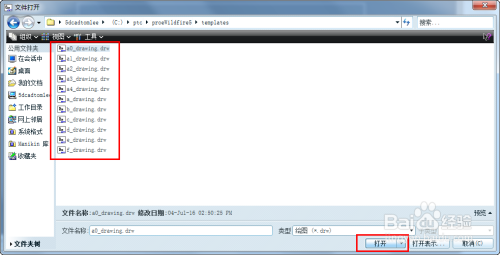

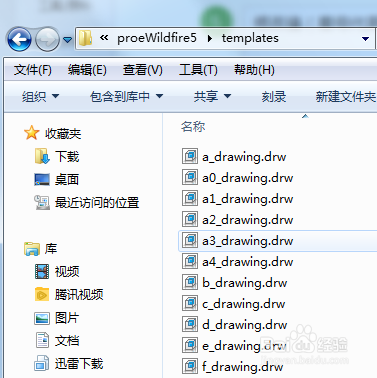

默认模板在软件安装目次下：C:\ptc\proeWildfire5\templates（注重：安装路径可能有分歧，按照本身的安装位置查找。）
- 9
在proe中打开这些模板文件点窜画图选项，确定后保留这些模板的drawing文件。
- 10

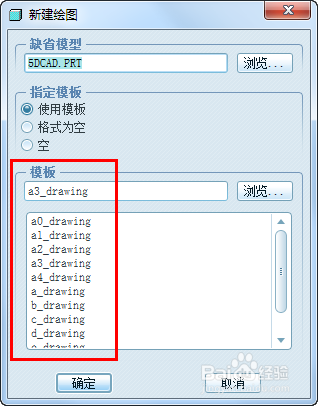

今后利用这些模板建立工程图，画图选项就是您设置好的了。想要的尺寸、字体和视图等显示都合适您的要求。
注重事项
- 注重区分画图选项和config设置装备摆设选项，前者办理画图，后者办理整个ProE软件系统的。
- 确定本身常用的画图选项都增添到模板了，这样出图才会快，不消每张图纸去反复设置。
