proe钣金设计中的普通旋转工具使用方法

工具/原料

• proe软件
• 三维模子

方式/步骤

1. 1

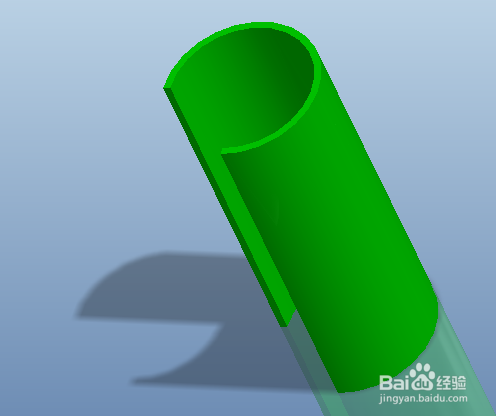

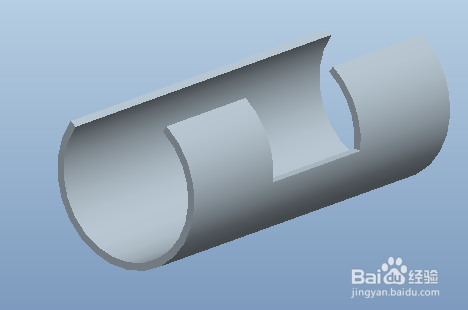

   打开现有模子，这里我们用一个扭转壁建立的钣金模子。


2. 2

   启动扭转东西，扭转指令位置： 插入——扭转。


3. 3

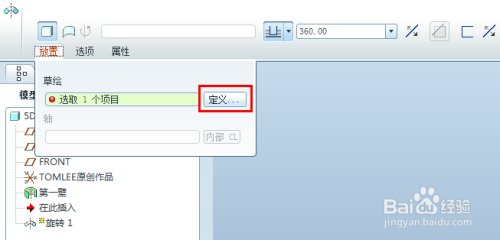

   点击特征操控板上的“放置”，弹出对话框中点击草绘右侧的“界说”。


4. 4

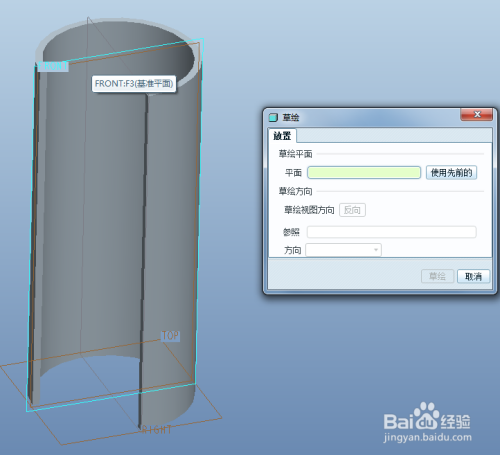

   选择Front基准平面作为草绘平面。


5. 5

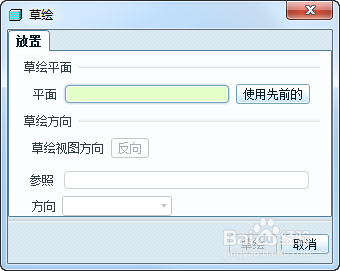

   接管默认设置，点击草绘。


6. 6

   绘制一个封锁轮廓，这里画一个矩形筹办暗语利用，双击尺寸点窜，回车确认。


7. 7

   打勾完当作草绘。


8. 8

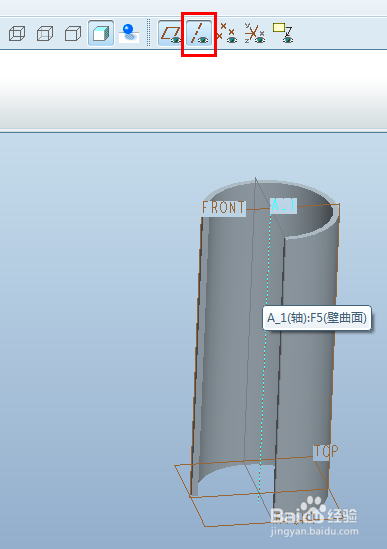

   打开基准轴的显示，筹办选择A_1轴作为扭转轴。


9. 9

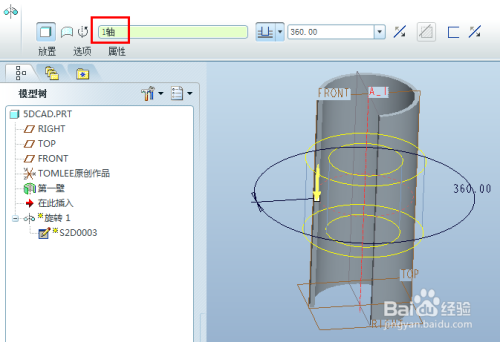

   鼠标点击扭转轴的选择栏，然后选择图形上的A_1轴，默认扭转360度。


10. 10

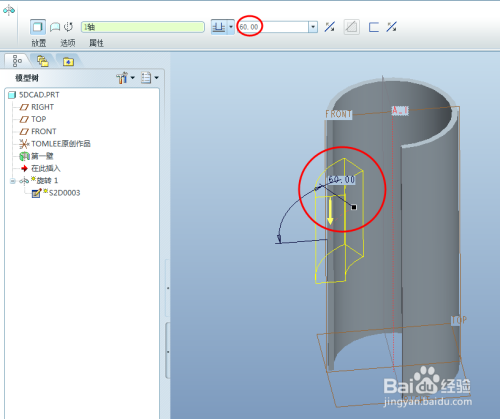

    点窜角度尺寸可以直接拖动那个小白点，或者双击尺寸点窜，还可以在特征操控板上的尺寸栏目内点窜，回车确认。


11. 11

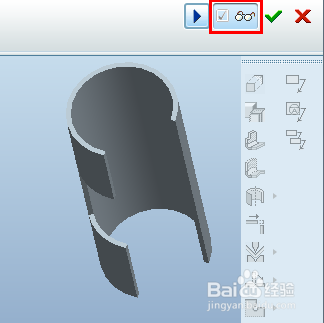

    点击预览，可以看到实体暗语结果。


12. 12

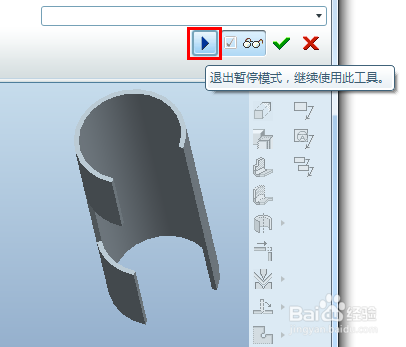

    点击播放按钮，退出预览模式。


13. 13

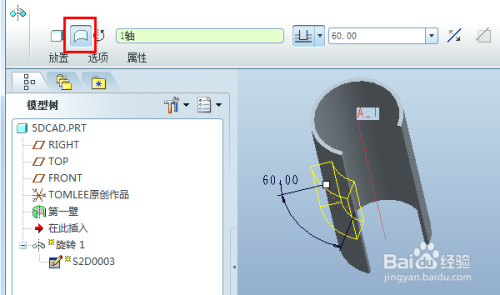

    点击曲面图标，可以切换为扭转发生曲面。


14. 14

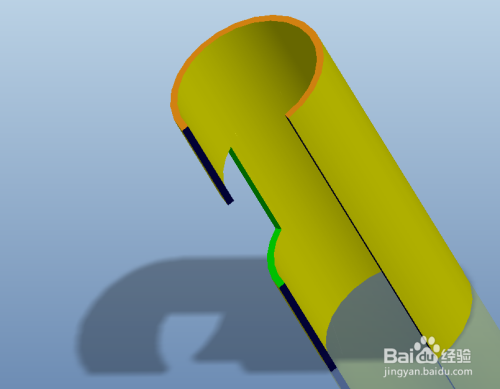

    预览扭转曲面结果。


15. 15

    切换回实体图标选项，打勾完当作特征建立。



注重事项

• 要注重通俗扭转东西和扭转壁的分歧。
• 扭转特征可以草绘中建立扭转轴，也可以在模子上直接选择一个轴作为扭转轴。
