工具/原料
- proe软件
- 现有钣金模子
方式/步骤
- 1

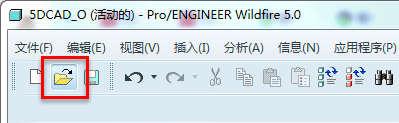

打开现有钣金零件，模子上事先已经筹办好了曲面。
- 2
点击图标启动偏移壁建立。
- 3
这个指令仍是菜单对话框模式，选择现有曲面即可。
- 4
选择曲面后，顿时弹出输入栏，这个尺寸注重不是偏移壁厚，而是从曲面偏移出来的距离，一般我们输入0，因为曲面建立可能参考内侧或者外侧尺寸。若是偏移需要输入数值，注重红色箭头，不异偏向输入正值，反偏向输入负值。
- 5

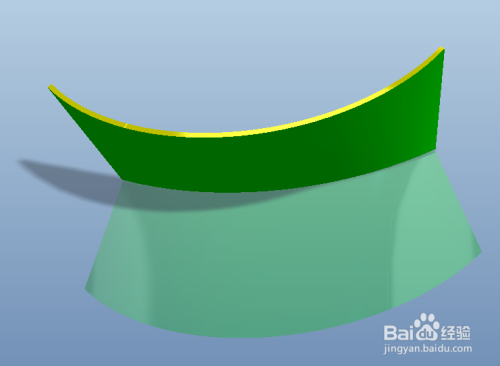

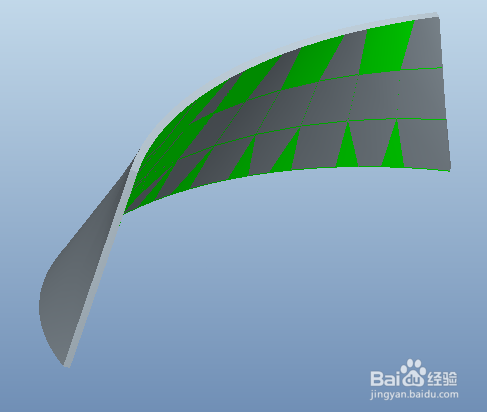

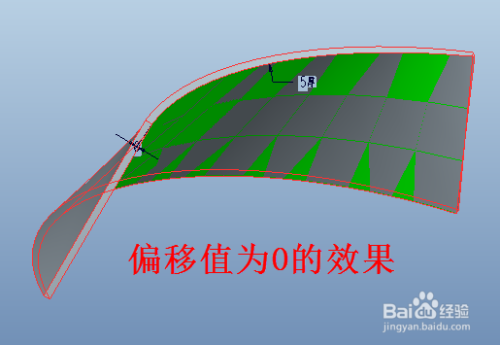

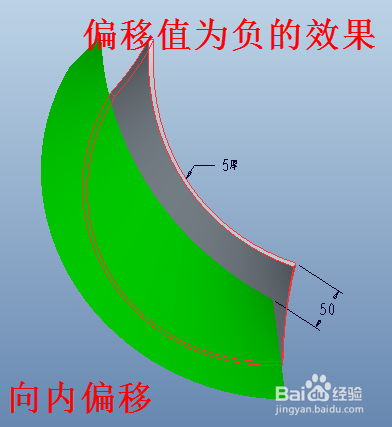

三种偏移界说结果对比见下图。
- 6

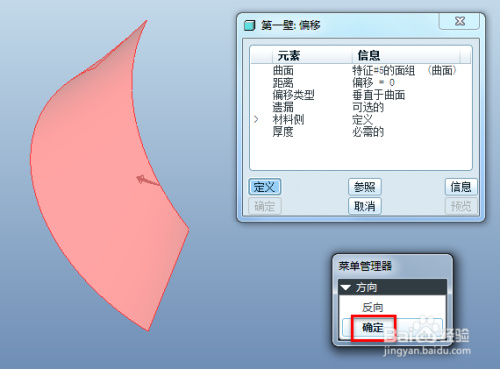

输入确定偏移值后，接下来确定壁厚生当作偏向，如图红色箭头暗示标的目的外，可以点击菜单“偏向”切换，若是不需要直接点击“确定”。
- 7
接下来会弹出钣金壁厚度输入栏，输入壁厚回车确认。
- 8
若是有项目需要点窜，可以在对话框中双击栏目点窜。
- 9
完当作所有界说后，点击确定。
- 10

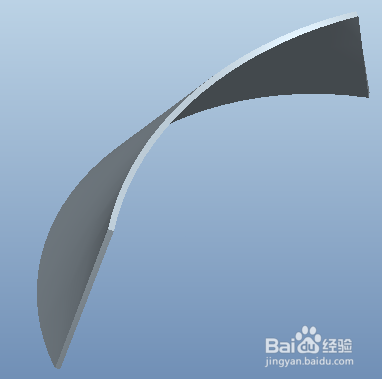

偏移壁特征建立完当作。
- 11

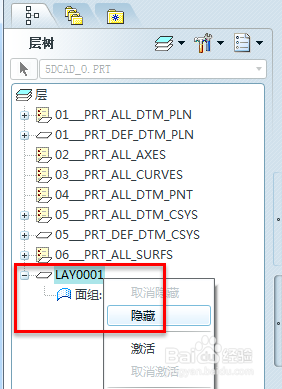

这时曲面显示在模子上就有些多余了，可以用层办理起来，收集面组到层，然后埋没。
- 12

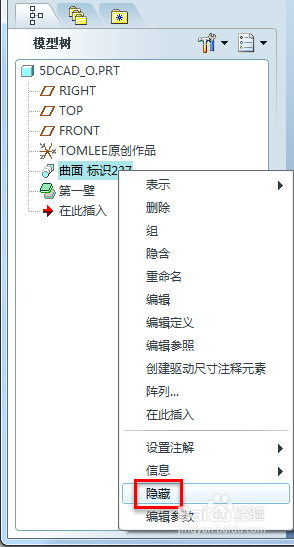

还可以直接在模子树选中曲面特征，右键快捷菜单中选择埋没。

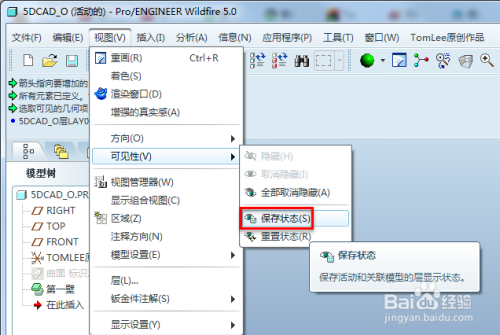

不管是哪种埋没办理，都记得保留状况，否则下次打开模子，曲面又跑出来了。

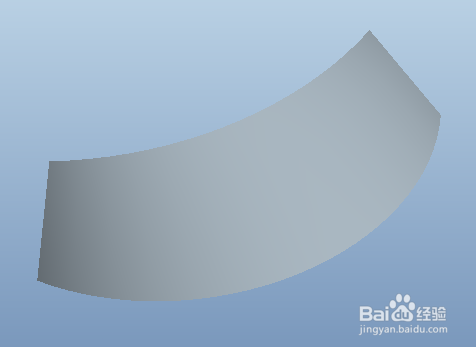

曲面埋没后，模子显示就更清晰了。
注重事项
- 曲面要知足偏移计较，否则可能生当作壁厚掉败。
- 可以用阐发中的偏移东西来查看曲面偏移的结果。
