工具/原料
- proe软件

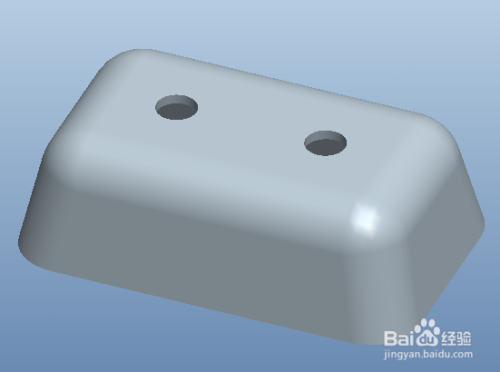

- 需要分模的零件
方式/步骤
- 1

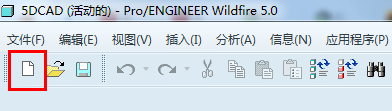

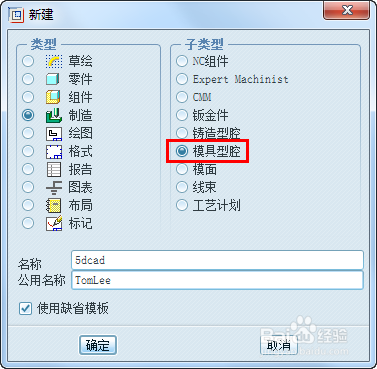

新建模具分模档，类型选“制造”，子类型选“模具型腔”。
- 2

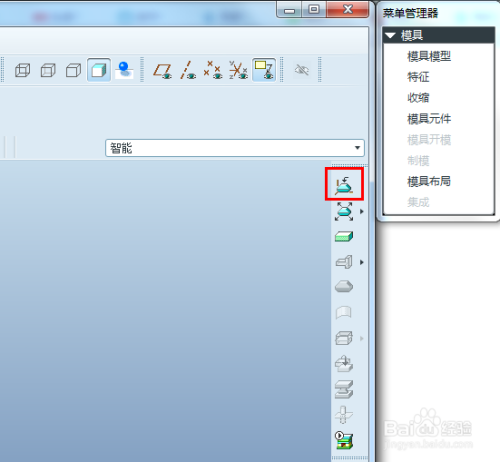

点击图标，启动“模具型腔结构”。
- 3

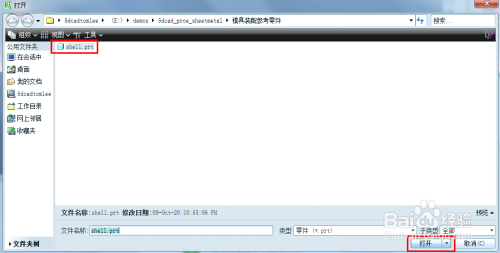

选择需要分模的零件打开。
- 4
建立参照模子有三种体例：
a、按参照归并
b、统一模子
c、担当
- 5
按参照归并，参照模子上就是一个归并特征，来自对分模零件的几何复制，不含参数化特征。
- 6
统一模子，就是直接把原始分模零件，直接放进来参考。
- 7

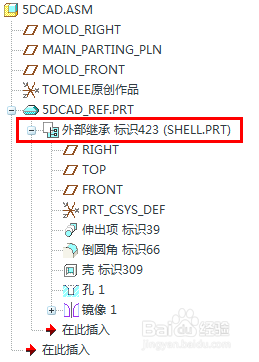

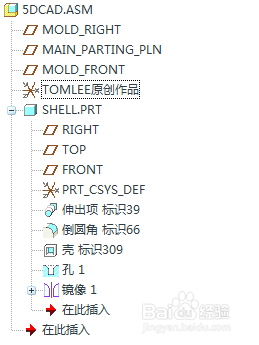

担当，参照模子上有一个担当特征，担当特征近似一个组，下面包含分模零件的全数特征。
- 8
三种体例，建议利用归并或者担当，都可以联系关系原始分模零件更新，不建议利用这种统一模子。有一个自力的参照零件，可以不影响到原始零件，参考关系更易办理。
- 9

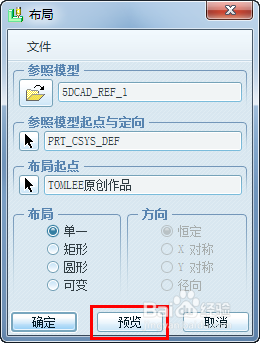

接管默认的“按参照归并”点击确定，封闭建立参照归并对话框后，可以在结构对话框中点击“预览”，看看模子的放置环境。
- 10

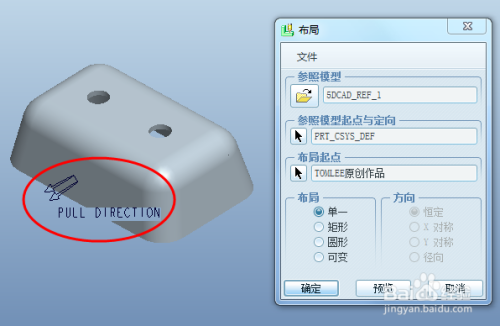

很较着出模偏向不是上下出，纷歧致，这里需要点窜。
- 11

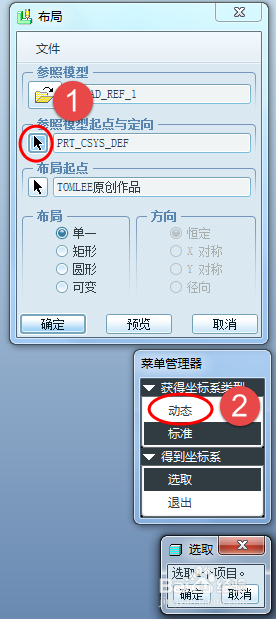

先点击“建立模子起点与定标的目的”前面的小箭头，在弹出的菜单中再点击“动态”。
- 12

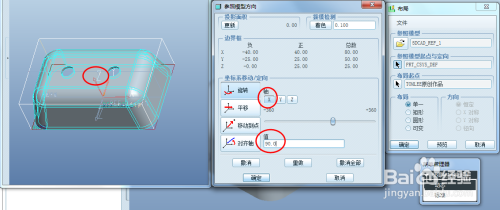

在新弹出的“参照模子偏向”对话框中，按照模子环境选择绕x轴扭转90，左侧模子显示区可以看到Z轴标的目的上了，跟模子分模打算的出模偏向一致。
- 13

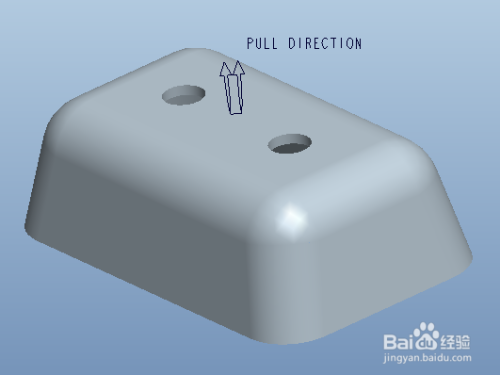

点击“参照模子偏向”对话框上简直定，再点击“结构”对话框上简直定，所有对话框都确定封闭后，可以看到模子已经准确放置，出模偏向也更正了。
注重事项
- 新建制造文件时选择模具型腔子类型，不是上面一行的锻造型腔子类型。
- 新建组件单元建议跟分模零件同一。
