工具/原料
- proe软件
方式/步骤
- 1

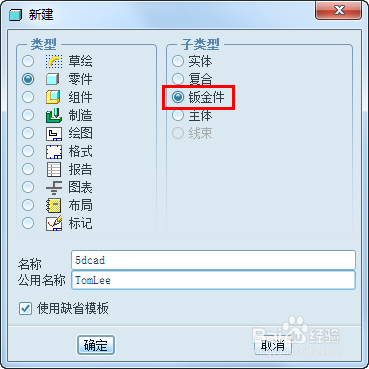

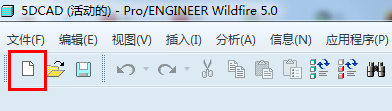

新建钣金零件。
- 2

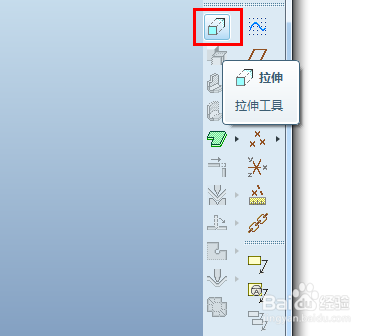

点击图标，启动拉伸东西。
- 3

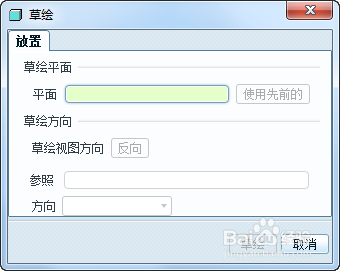

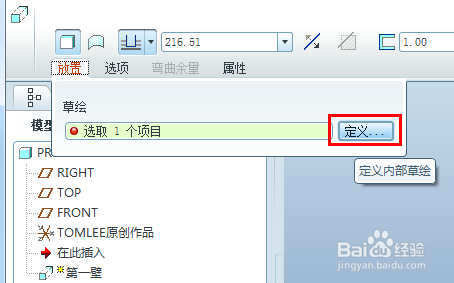

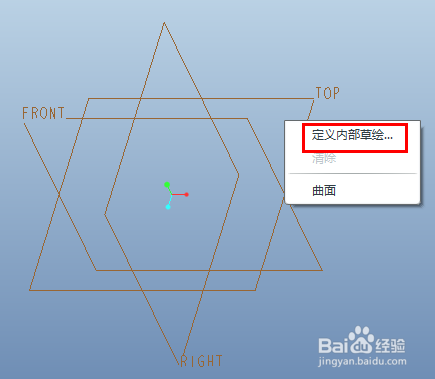

特征操控板点击“放置”——“界说...”，或者模子显示区，按住右键，快捷菜单中点击“界说内部草绘...”，由上面两种方式都可以进入草绘平面的选择。
- 4

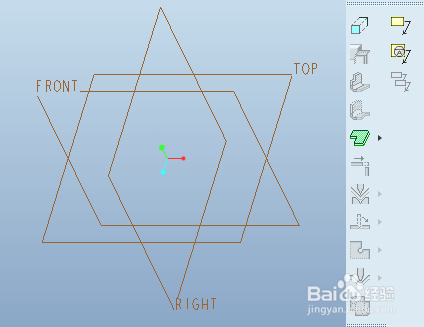

选择Front基准平面作为草绘平面，接管其余默认点击“草绘”。
- 5

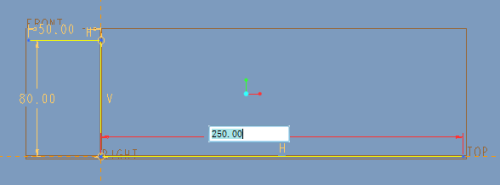

绘制草绘轮廓，双击尺寸点窜，回车确认。
- 6
打勾完当作草绘。
- 7

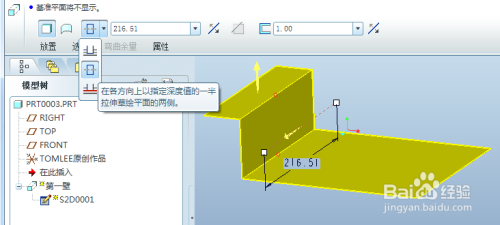

按照需要选择深度的分歧选项，好比对称如下图结果，往草绘平面两侧对称拉伸。
- 8

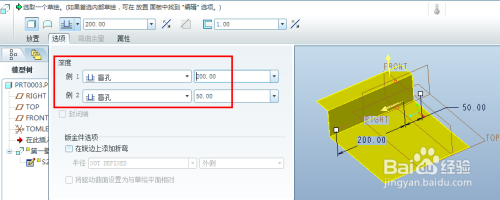

在指定深度拉伸时，还可以从选项中设置往两侧拉伸分歧深度，好比这里设置往Front基准平面两侧别离拉伸50和200的深度。
- 9

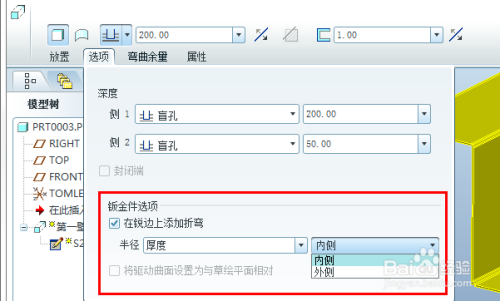

别的还可以在选项中为直角添加折弯半径。
- 10

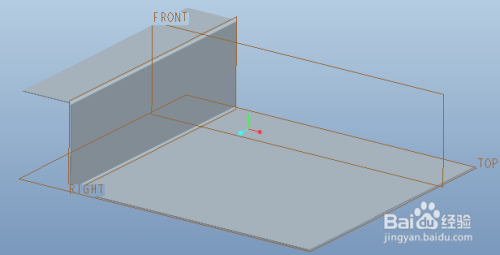

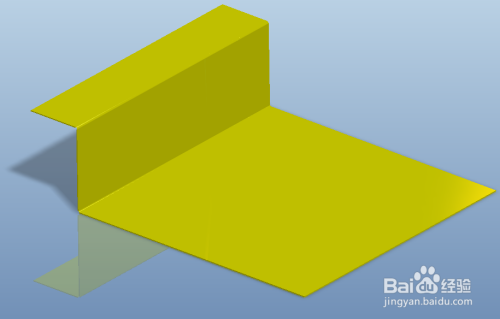

打勾完当作特征建立，拉伸壁建立了第一面。
注重事项
- 拉伸壁草绘时都是画直角，在选项中可以勾选建立折弯半径。
- 默认一侧拉伸，需要两侧拉伸分歧深度，可以在选项中设置。
