工具/原料
- proe软件
方式/步骤
- 1

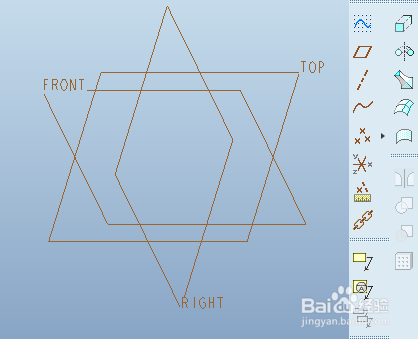

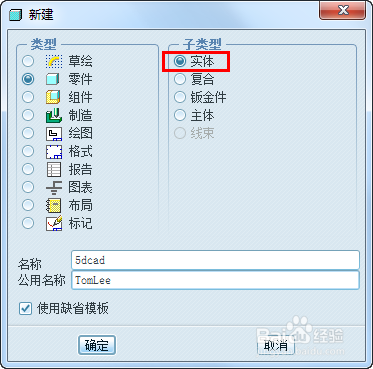

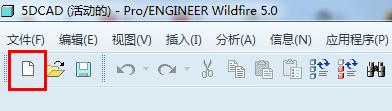

新建实体零件。
- 2

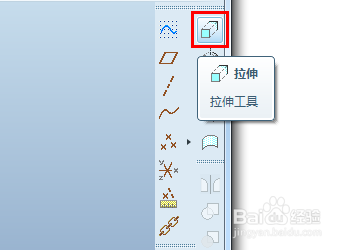

点击图标，启动拉伸东西。
- 3

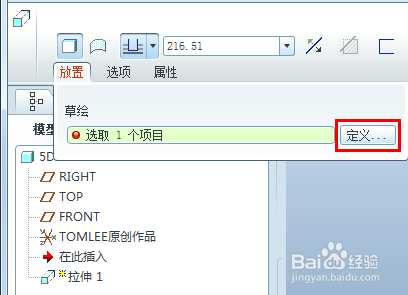

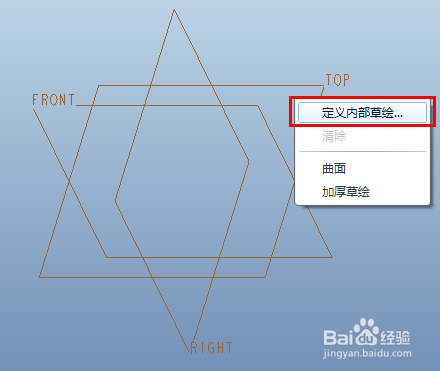

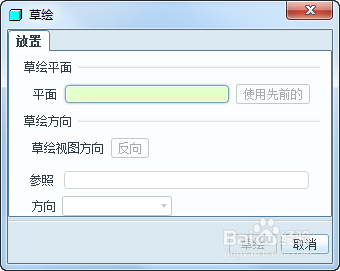

拉伸特征操控板点击“放置”——“界说...”，或者模子显示区，按住右键，快捷菜单中点击“界说内部草绘...”，由上面两种方式都可以进入草绘平面的选择。
- 4

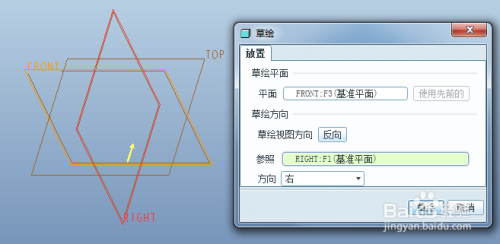

选择front基准平面作为草绘平面，接管其余默认点击“草绘”。
- 5

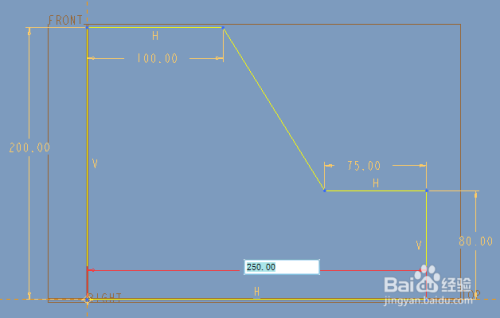

绘制草绘轮廓，双击尺寸点窜，回车确认。
- 6
打勾完当作草绘。
- 7

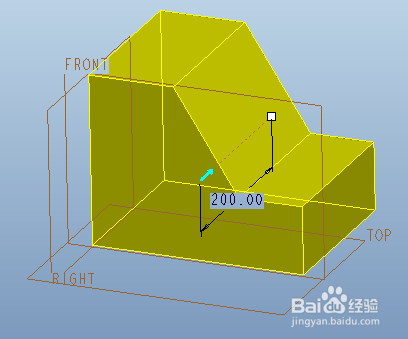

默认单侧拉伸，双击尺寸点窜深度，回车确认。还可以单击小箭头切换拉伸偏向。
- 8

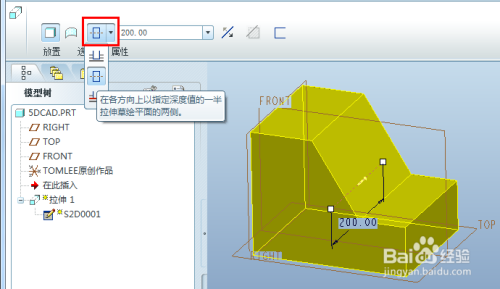

按照需要选择深度的分歧选项，好比对称如下图结果，往草绘平面两侧对称拉伸。
- 9

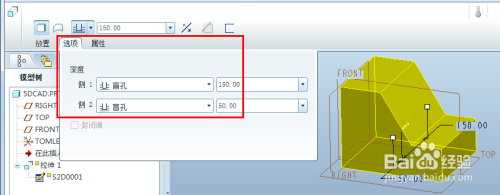

在指定深度时，还可以从选项中设置往两侧拉伸分歧深度，好比这里设置往Front基准平面两侧别离拉伸50和150的深度。
- 10

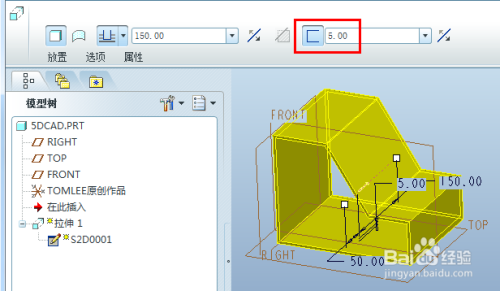

默认拉伸实体，可以点击“加厚草绘”，旁边尺寸栏输入壁厚尺寸。切换实体拉伸为壁厚拉伸，近似于拉伸一个钣金壁厚。
- 11

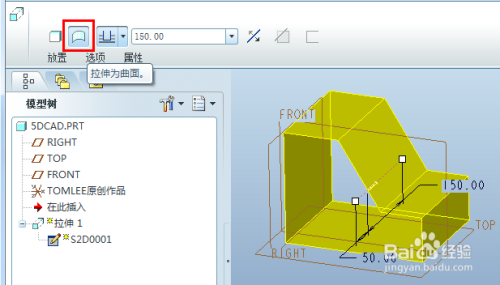

还可以点击曲面图标，切换为拉伸曲面。
- 12

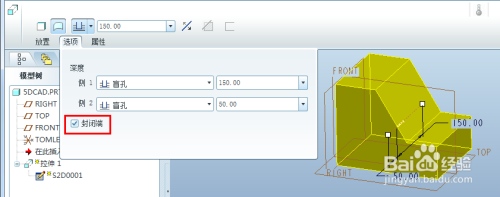

选项中勾选“封锁端”，可以拉伸封锁的面组。
- 13
打勾完当作拉伸特征建立。
- 14

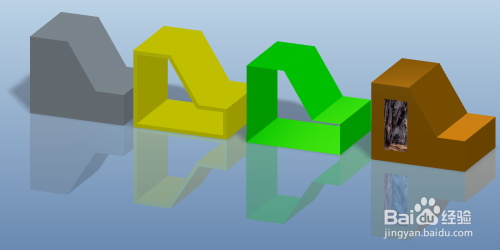

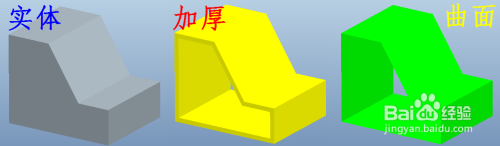

一次拉伸，选择三种分歧的材料，可以获得三种分歧的结果。
- 15

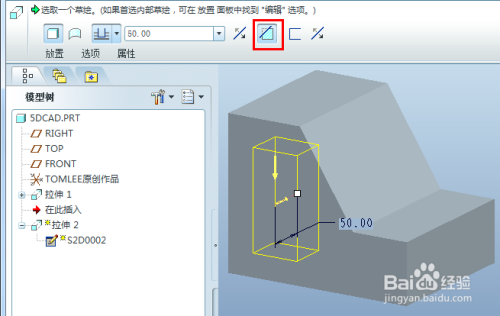

若是拉伸到现有实体材猜中，我们还可以点击图标“移除材料”，就是拉伸切料的结果。
注重事项
- 默认一侧拉伸，需要两侧拉伸分歧深度，可以在选项中设置。
- 拉伸到现有实体中，才有移除材料可用。
