工具/原料
- proe软件
- 模板文件
方式/步骤

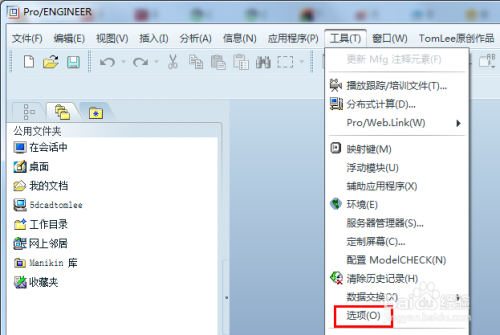

- 1
启动proe，config选项设置装备摆设进口：东西——选项。
- 2

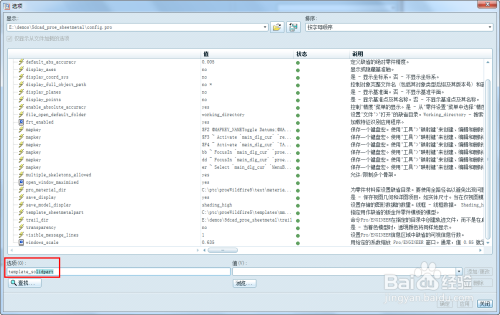

若是以前没有设置模板，可以直接在选项栏输入，这里有智能跟踪，输入到template_so的时辰，整个选项名就显示出来，钣金零件模板的设置选项为：template_solidpart 。

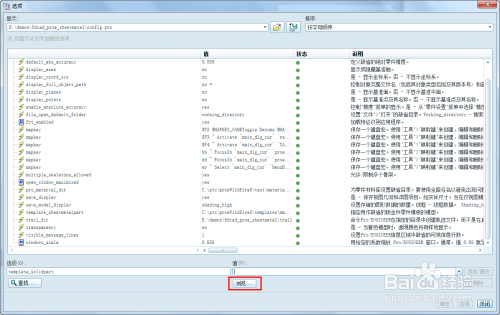

- 3
可以直接在“值”栏目内输入零件路径和名称，有时辰怕输错，建议点击“浏览”，去文件夹中选择模板文件。

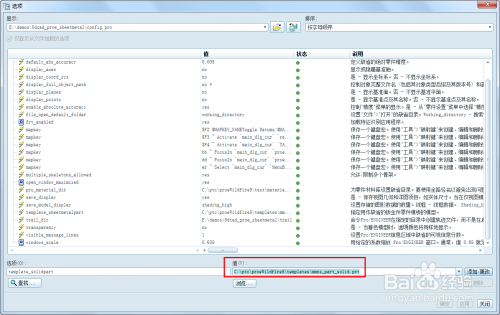

- 4
浏览找到本身的钣金模板文件，或者直接利用proe安装自带的公制钣金模板文件，例如proe5.0的模板文件位置：C:\ptc\proeWildfire5\templates 。

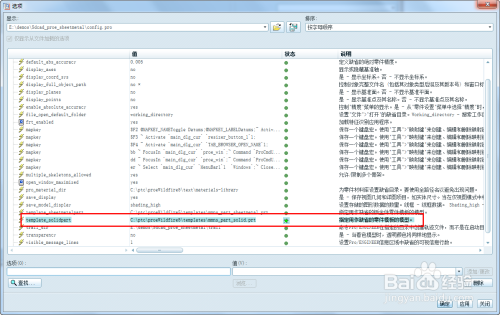

- 5
若是已经有设置钣金零件模板项目，我们可以选中项目今后点击“浏览”来点窜。

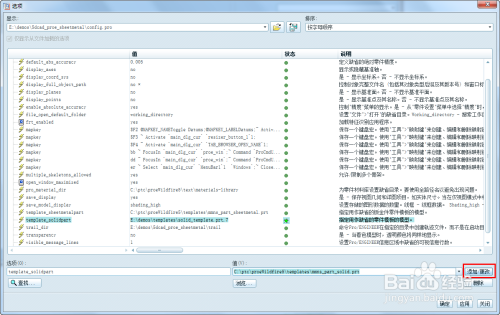

- 6
点窜完当作后点击“添加/更改”。

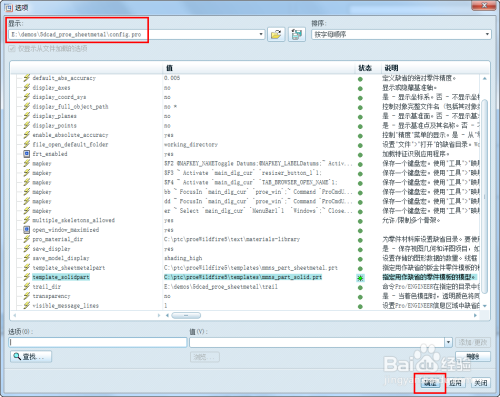

- 7
完当作config选项的设置装备摆设后，点击确定。点击确定前寄望左上角显示的config.pro文件的位置，确定后选项就会保留在这个文件内。确定这个文件是保留在proe启动目次下的（或者proe安装目次下的text目次内），未来proe启动才会加载设置。
- 8
可以到上面显示的路径下打开config.pro文件查抄，适才设置的实体零件模板是否准确。

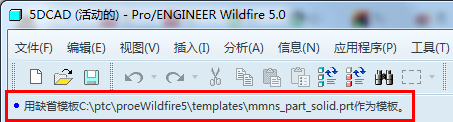

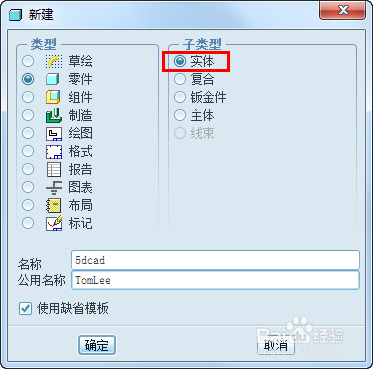

- 9
利用默认模板新建文件，记得子类型选钣金件。左上角显示的信息告诉我们设置生效，利用的是我们方才设置的模板文件。
- 10
我们再来尝尝在装配组件中新建实体文件，“复制自”栏目内显示的恰是我们设置的公制实体模板文件，无需再去浏览查找了，证实设置已生效。
注重事项
- 注重钣金和实体的模板设置config选项分歧。
- 注重钣金和实体的模板文件分歧。
