工具/原料
- proe软件
- 现有proe钣金三维模子
方式/步骤
- 1

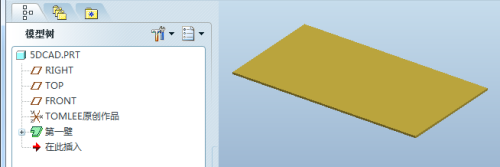

打开现有的proe钣金三维模子，模子已经有第一面。
- 2
因为平整壁是附加壁的类型，所以必需有建立好的第一面才可以利用，否则平整壁特征图标都是灰色的，不成用！
- 3

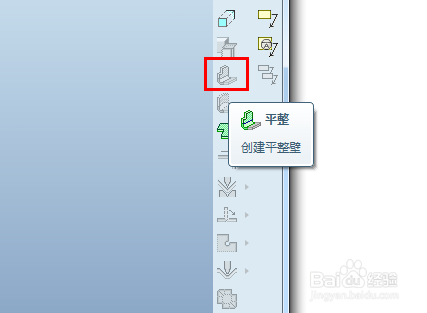

所以平整壁，这样的附加壁都是在已有壁后才可以利用的建立体例，此刻我们点击平整壁图标，起头建立平整壁特征。
- 4

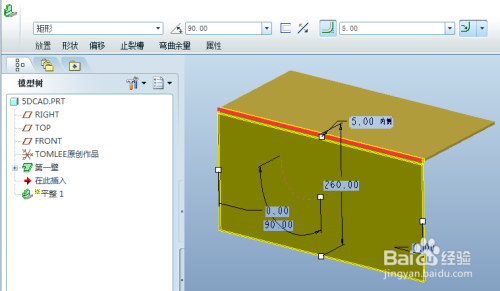

鼠标左键选择现有钣金壁上的一条边，即可默认发生一个90度折弯的平整壁，默认利用内侧折弯半径为壁厚。
- 5

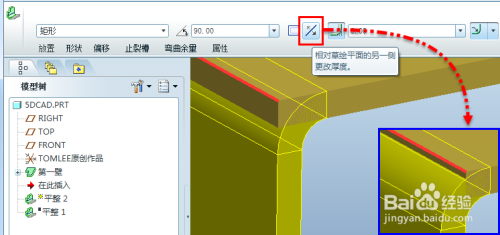

点击90度角度尺寸栏右侧的“箭头”图标，可以切换钣金壁厚往内或外添加。
- 6

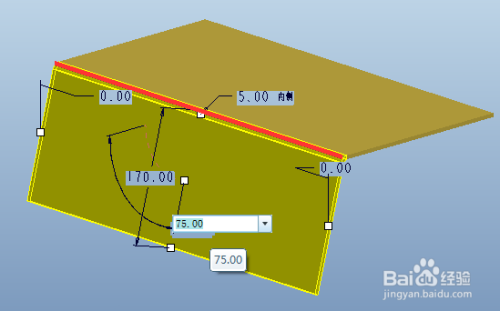

可以拖动图形显示区中的小白框来改变尺寸，或者直接双击尺寸来点窜，回车确认。
- 7

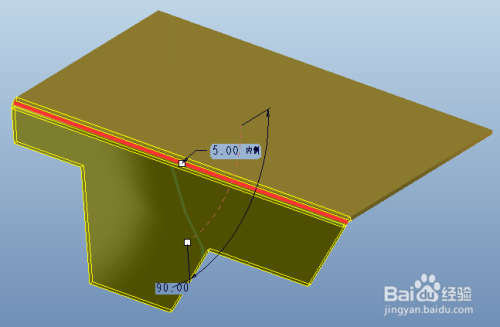

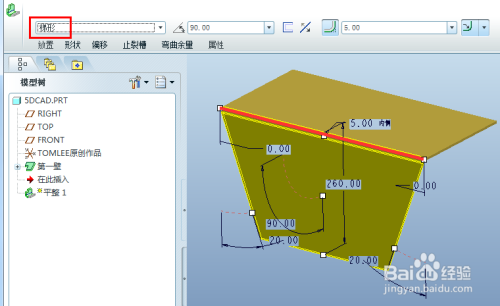

有多种类型可选，好比默认使矩形，还可以选梯形、L形、T形和用户界说（就是本身草绘外形）。
- 8

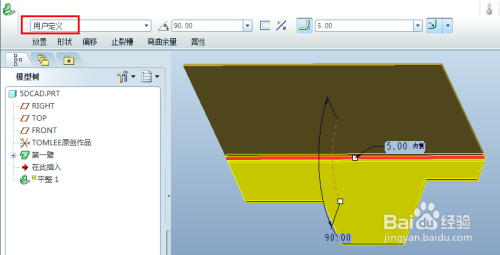

若是选择用户界说，我们需要在外形中打开一个现有草绘外形来利用，或者点击草绘本身建立一个外形。
- 9

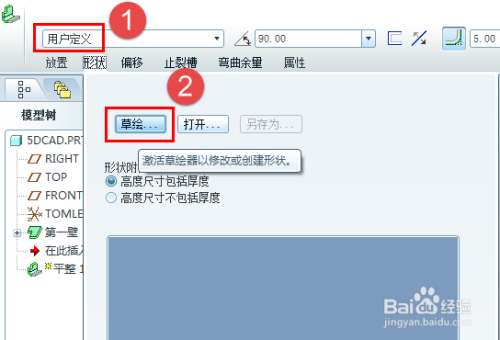

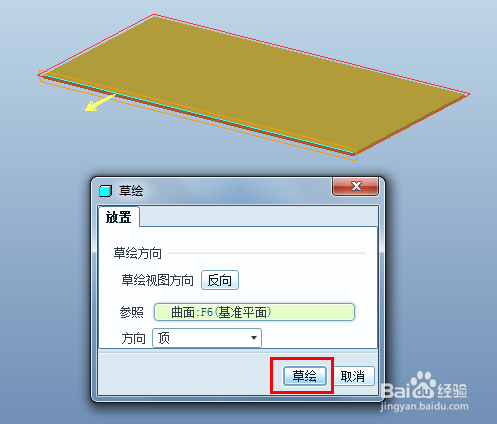

选择用户界说后，弹出草绘界说对话框，可以接管默认，直接点击“草绘”进入。
- 10

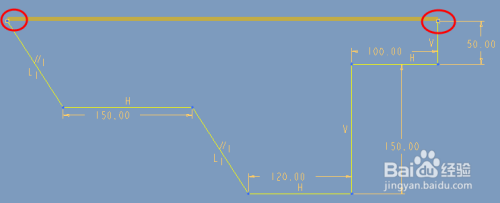

从边两头的参考点起头绘制草图，完当作尺寸界说。
- 11

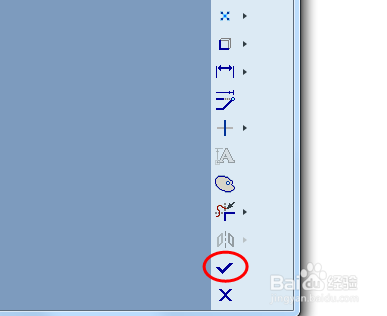

打勾完当作草绘，顿时可以看到预览结果。
- 12

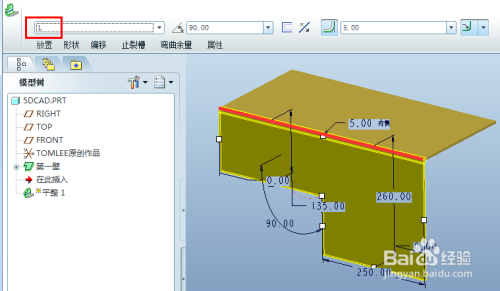

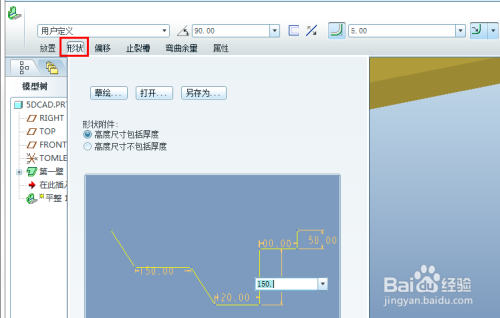

完当作了草图绘制的用户界说，随时可以在外形选项卡中，直接双击点窜尺寸，回车确认。
- 13

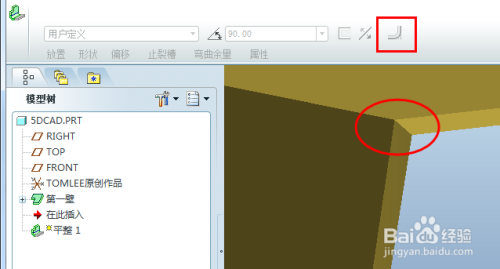

打消折弯半径的界说，折弯处就不会有圆角，而是一条直边。
- 14
可以点击折弯半径值旁的箭头来选择默认折弯半径利用壁厚和两倍壁厚，也可以直接输入尺寸值点窜，回车确认。还可以点击折弯侧图标旁的箭头，在睁开菜单中选择内侧仍是外侧，来决议尺寸节制的是内半径仍是外半径。如图，默认的壁厚尺寸5节制的内侧半径。
- 15

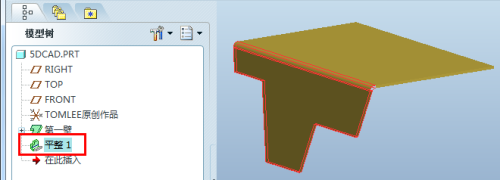

打勾完当作平整壁特征的建立。
注重事项
- 选择直边建立平整壁，若是是圆弧边等非直边，无法选择来建立平整壁。
- 注重往内或外侧增添壁厚的分歧，这会影响到钣金尺寸的尺寸。
